Disjoncteur différentiel 1P+N 20A 30mA AC 6kA - A9DA2620

SCHNEIDER A9DA2620 - Disjoncteur différentiel 1P+N 20A 30mA AC 6kA

Société française de dimension internationale, Schneider Electric offre des solutions intelligentes pour l’énergie, l’automatisation et la durabilité.

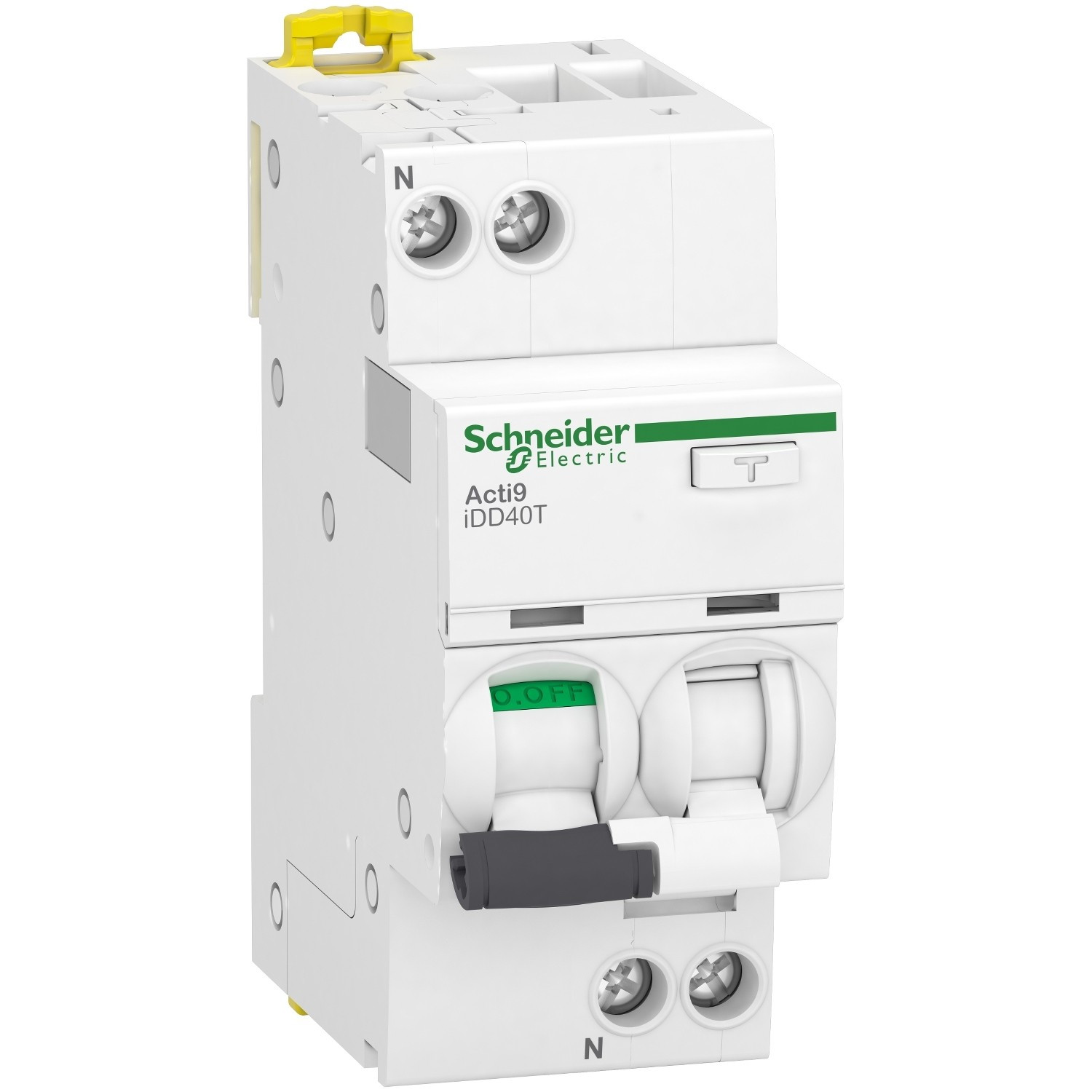

Le SCHNEIDER A9DA2620 est un disjoncteur différentiel Acti9 iDD40T 1P+N 20A courbe C, 30mA type AC, destiné à la protection des circuits monophasés.

Ce disjoncteur différentiel s’utilise pour protéger les personnes contre les contacts indirects et les surintensités sur les circuits de distribution monophasés, avec comme principaux avantages une association dans un seul appareil de la protection différentielle 30mA, de la protection magnéto-thermique courbe C, un pouvoir de coupure jusqu’à 6kA et un montage simple sur rail DIN en position départ.

En résumé, le SCHNEIDER A9DA2620 offre une solution compacte, fiable et certifiée pour la protection complète des petits circuits monophasés 230V dans les installations résidentielles et tertiaires, avec un haut niveau de sécurité électrique et une intégration facile dans les tableaux modulaires.

E catalogue Disjoncteur différentiel 1P+N 20A 30mA AC 6kA - SCHNEIDER A9DA2620

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9DA2620

• Gamme produits : Acti9 iDD40T

• Fonctions : Disjoncteur différentiel magnéto-thermique 1P+N pour protection des personnes (30mA) et des circuits contre surcharges et courts-circuits

• Nombre de modules : 2 (largeur 36 mm, soit 4 pas de 9 mm)

• Nombre de pôles : 1P+N

• Nombre de pôles protégés : 1

• Courant nominal : 20A

• Type courbe : Courbe C

• Sensibilité différentiel : 30mA

• Type différentiel : Type AC, technologie différente indépendante de la tension

• Tension nominale : 230V CA 50Hz

• Type de tension : Courant alternatif (CA) monophasé

• Tension d'isolement assignée : 400V CA

• Pouvoir de coupure EN : 4500A Icn à 230V CA suivant EN/CEI 61009-2-1

• Pouvoir de coupure IEC : 6kA Icu à 230V CA suivant EN/CEI 60947-2

• Type connexion - raccordement : Bornes à cage haut ou bas pour conducteurs rigides ou souples

• Section de raccordement : 1 à 16mm² rigide et 1 à 10mm² souple, dénudage 14mm, couple de serrage 2N·m

• Auxiliaires associables : Compatibles auxiliaires et accessoires Acti9 (peignes, dispositifs de cadenassage, etc.)

• Verrouillable : Oui, verrouillage par dispositif de cadenassage optionnel

• Mode de pose : Encliquetable sur rail DIN, position départ dans le tableau

• Hauteur : 85mm

• Largeur : 36mm

• Profondeur : 73mm

• Couleur : Blanc

• Classe de protection (IP) : IP20 nu, IP40 monté dans un coffret modulaire conforme CEI 60529

• Temperature d'utilisation : De -5°C à +60°C en fonctionnement

• Qualité du matériau : Boîtier isolant moulé de classe II, haute tenue mécanique et électrique pour usage modulaire Acti9

• Norme et certification : Conforme EN/CEI 61009-2-1 et EN/CEI 60947-2, marquage CE, label NF pour certains marchés

• Garantie : 2 ans

• Utilisation recommande : Protection départ de petits circuits monophasés 230V en résidentiel et tertiaire (éclairage, prises, circuits spécialisés) nécessitant une protection différentielle 30mA et un pouvoir de coupure jusqu’à 6kA
