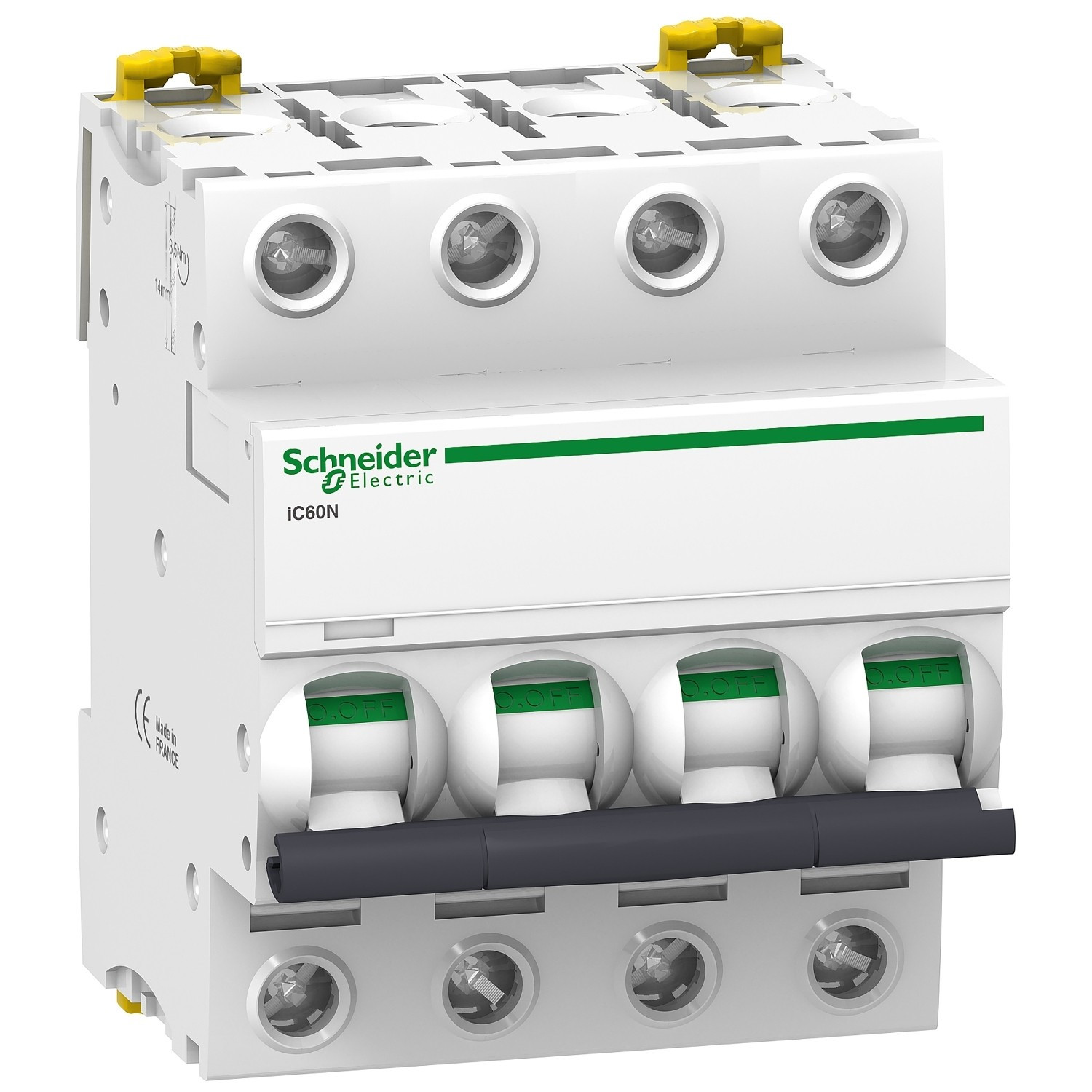

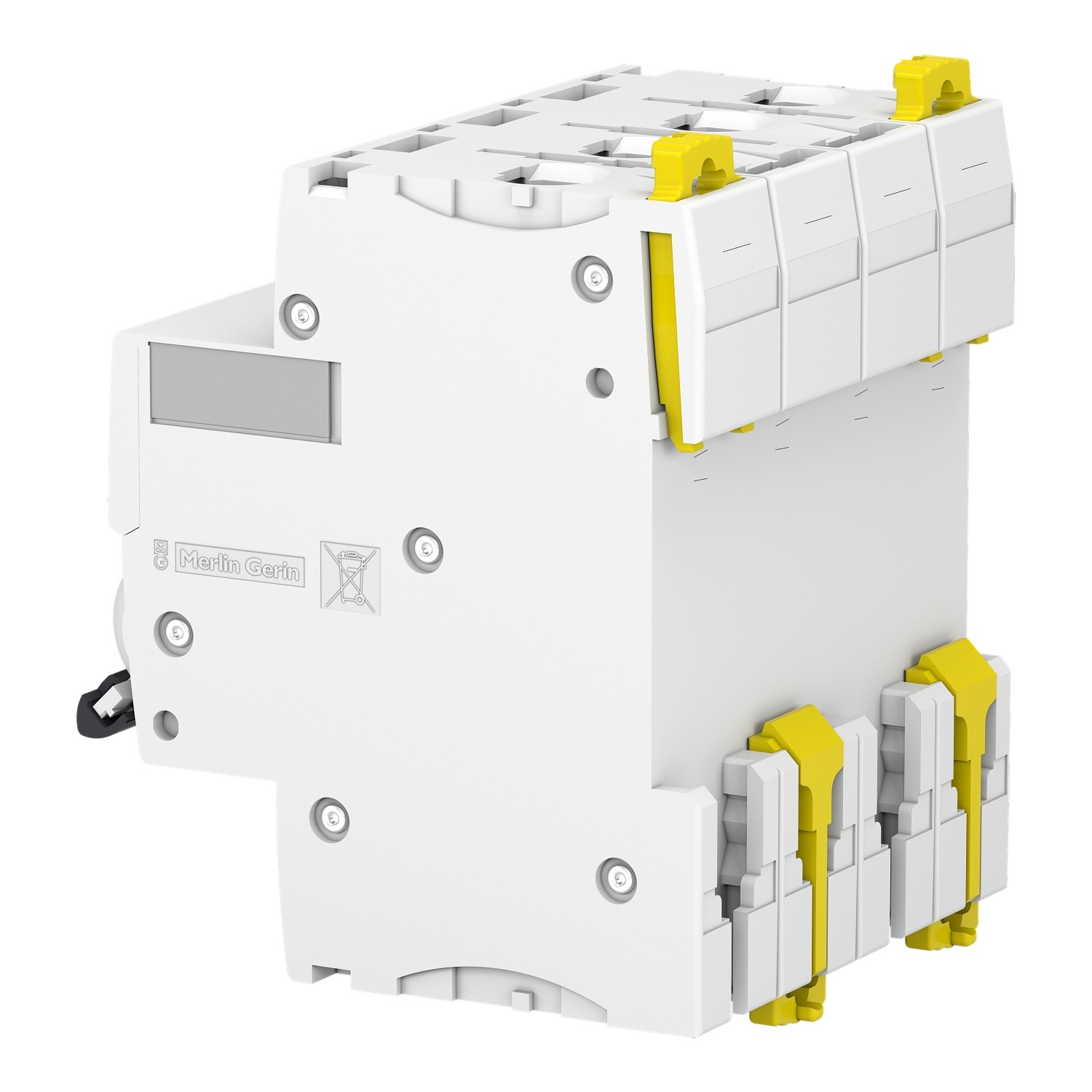

Disjoncteur IC60N 4P 16A 10kA courbe D Schneider A9F75416

SCHNEIDER A9F75416 - Disjoncteur IC60N 4P 16A 10kA courbe D

Schneider Electric, groupe français mondialement reconnu, met la technologie numérique au service de la performance énergétique et de la durabilité.

Le disjoncteur SCHNEIDER A9F75416 est un disjoncteur miniature tétrapolaire Acti9 iC60N 4P 16 A courbe D destiné à la protection des circuits de distribution basse tension dans les installations tertiaires et industrielles.

Ce disjoncteur est utilisé pour protéger, surveiller et contrôler les circuits contre les surcharges et courts-circuits, avec comme principaux atouts un pouvoir de coupure 6000 A selon EN 60898-1 (jusqu’à 10 kA selon IEC 60947-2), une courbe D adaptée aux forts appels de courant, une compatibilité avec de nombreux auxiliaires Acti9 (Vigi, déclencheurs, télécommandes) et un montage rapide sur rail DIN.

En résumé, le disjoncteur SCHNEIDER A9F75416 offre une solution compacte, fiable et performante pour la protection des circuits 4 pôles 16 A courbe D dans les bâtiments tertiaires et industriels, tout en restant évolutif grâce à ses auxiliaires et accessoires Acti9.

E catalogue Disjoncteur IC60N 4P 16A 10kA courbe D- SCHNEIDER A9F75416

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75416

• Gamme produits : Acti9 iC60N disjoncteur miniature

• Fonctions : Protection des circuits de distribution contre les surcharges et courts-circuits sectionnement et commande des circuits basse tension

• Nombre de modules : 8 pas de 9 mm soit 72 mm de largeur

• Nombre de pôles : 4

• Nombre de pôles protégés : 4

• Courant nominal : 16 A

• Type courbe : D (courbe de déclenchement magnétique élevée pour charges à fort courant d’appel)

• Tension nominale : 400 V CA en utilisation standard jusqu’à 415 V CA selon IEC 60947-2 et jusqu’à 250 V CC

• Type de tension : CA et CC 50 60 Hz

• Pouvoir de coupure EN : 6000 A à 400 V CA selon EN 60898-1

• Pouvoir de coupure IEC : jusqu’à 10 kA selon IEC 60947-2 en fonction de la tension 10 kA à 380 415 V CA 10 kA à 250 V CC 20 kA à 220 240 V CA 36 kA à 12 133 V CA

• Type connexion - raccordement : Bornes à vis terminal simple haut ou bas pour conducteurs rigides ou souples

• Section de raccordement : 1 à 25 mm² rigide 1 à 16 mm² souple longueur de dénudage environ 14 mm couple de serrage 2 N m

• Auxiliaires associables : Blocs différentiels Vigi iC60 peignes Acti9 contacts auxiliaires déclencheurs moteur télécommandes PowerTag et autres accessoires de la gamme Acti9 iC60

• Verrouillable : Oui par accessoires de verrouillage en façade (cadenas ou cache verrouillable)

• Mode de pose : Montage fixe sur rail DIN

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 78,5 mm environ

• Couleur : Blanc

• Classe de protection (IP) : IP20 en face avant dans coffret adapté

• Résistance aux chocs (IK) : typiquement IK02 pour ce type d’appareil modulaire (valeurs standard pour disjoncteurs Acti9 iC60)

• Temperature d'utilisation : de -35 °C à +70 °C en fonctionnement de -40 °C à +85 °C en stockage

• Qualité du matériau : Boîtier en plastique isolant haute performance classe d’isolation II conforme aux exigences des appareillages modulaires Acti9

• Norme et certification : EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2 marquage CE certification NF et Green Premium RoHS

• Garantie : 2 ans

• Utilisation recommandée : Protection et commande des circuits de distribution dans les bâtiments tertiaires et industriels pour charges à fort courant d’appel moteurs transformateurs éclairage décharges etc
