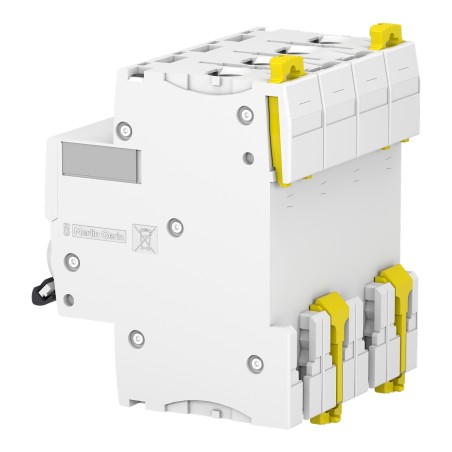

Disjoncteur IC60N 4P 25A 10kA courbe D Schneider A9F75425

SCHNEIDER A9F75425 - Disjoncteur IC60N 4P 25A 10kA courbe D

Schneider Electric est une entreprise française de renommée mondiale, experte en solutions numériques d’énergie et d’automatismes, engagée dans l’efficacité énergétique et la durabilité, présente dans plus de 100 pays.

Schneider A9F75425 est un disjoncteur modulaire Acti9 iC60N 4 pôles 25 A courbe D pour la protection des circuits en applications tertiaires et industrielles.

Ce disjoncteur est utilisé pour protéger, surveiller et contrôler des circuits triphasés/ tétrapolaires soumis à des appels de courant élevés (moteurs, charges inductives), avec comme principaux avantages un pouvoir de coupure 6000 A (EN 60898-1) jusqu’à 10 kA (IEC 60947-2), une sélectivité et limitation de courant élevées, une compatibilité avec de nombreux auxiliaires Acti9 et une mise en œuvre rapide sur rail DIN.

En résumé, le Schneider A9F75425 est un disjoncteur modulaire 4P 25 A courbe D Acti9 iC60N, compact, performant et adaptable, recommandé pour les tableaux tertiaires et industriels nécessitant un haut niveau de sécurité et de continuité de service.

E catalogue Disjoncteur IC60N 4P 25A 10kA courbe D - Schneider A9F75425

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75425

• Gamme produits : Acti9 iC60N disjoncteur miniature modulaire

• Fonctions : Protection magnétothermique des circuits contre les surcharges et courts-circuits en distribution terminale tertiaire et industrielle

• Nombre de modules : 4 modules de 18 mm soit 8 pas de 9 mm

• Nombre de pôles : 4

• Nombre de pôles protégés : 4

• Courant nominal : 25 A

• Type courbe : D

• Sensibilité différentiel : Aucune intégrée protection différentielle par bloc Vigi iC60 séparé

• Type différentiel : A définir par le bloc différentiel Vigi iC60 associé (type AC ou A selon choix)

• Tension nominale : 400 V CA tension assignée Ue en triphasé jusqu’à 400 V CA 50 60 Hz

• Type de tension : AC DC pour réseaux CA et certains réseaux CC selon limites de mise en œuvre

• Tension d'isolement assignée : 500 V Ui

• Pouvoir de coupure EN : 6000 A Icn selon EN IEC 60898-1 à 230 400 V CA

• Pouvoir de coupure IEC : Jusqu’à 10 kA Icu selon IEC EN 60947-2 selon tension d’utilisation

• Type connexion - raccordement : Bornes à vis terminal simple haut ou bas pour conducteurs rigides ou souples

• Section de raccordement : 1 à 25 mm² rigide et 1 à 16 mm² souple longueur de dénudage 14 mm couple de serrage 2 N·m

• Auxiliaires associables : Oui compatible avec auxiliaires de signalisation et de commande Acti9 et blocs différentiels Vigi iC60

• Verrouillable : Verrouillage possible par accessoires de cadenassage Acti9 (kit verrouillage maneton)

• Mode de pose : Montage fixe sur rail DIN 35 mm en coffret ou tableau modulaire

• Hauteur : 85 mm

• Largeur : 72 mm soit 4 modules

• Profondeur : 78,5 mm

• Couleur : Blanc RAL 9003

• Classe de protection (IP) : IP20

• Temperature d'utilisation : De -35 °C à +70 °C en service De -40 °C à +85 °C en stockage

• Qualité du matériau : Boîtier en matériau isolant haute performance classe de limitation d’énergie 3 résistance mécanique et électrique élevée

• Norme et certification : Conforme EN IEC 60898-1 et EN IEC 60947-2 degré de pollution 3 catégorie de surtension IV

• Garantie : 2 ans

• Utilisation recommande : Protection des circuits de puissance et de distribution en bâtiments tertiaires et industriels pour charges à forts courants d’appel moteurs transformateurs et circuits spécialisés nécessitant une courbe D et un fort pouvoir de coupure
