Disjoncteur IC60N 4P 40A 10kA courbe D Schneider A9F75440

SCHNEIDER A9F75440 - Disjoncteur IC60N 4P 40A 10kA courbe D

Société française reconnue internationalement, Schneider Electric propose des solutions intelligentes pour optimiser la consommation d’énergie et améliorer l’efficacité opérationnelle.

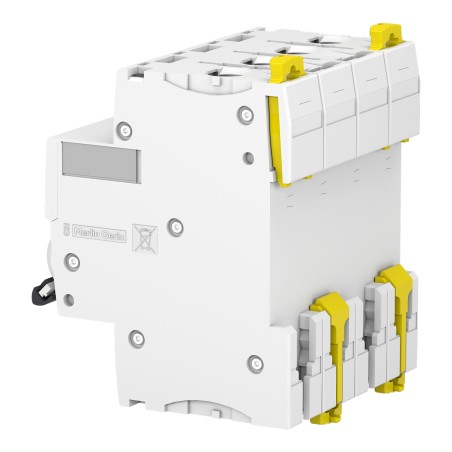

Disjoncteur SCHNEIDER A9F75440 : disjoncteur miniature 4 pôles 40 A courbe D Acti9 iC60N, destiné à la protection et à la coupure des circuits de distribution en environnement tertiaire et industriel.

Ce disjoncteur est utilisé pour protéger les circuits contre les surcharges et les courts-circuits avec comme principaux atouts une forte capacité de coupure (jusqu’à 10 kA IEC 60947-2), une courbe D adaptée aux courants d’appel élevés, une compatibilité AC/DC, un montage rapide sur rail DIN et la possibilité d’ajouter facilement des auxiliaires.

En résumé, le SCHNEIDER A9F75440 est un disjoncteur modulaire 4P 40 A haute performance, fiable et évolutif, recommandé pour les tableaux de distribution exigeants en tertiaire, petit industriel ou applications spécifiques nécessitant une courbe D.

E catalogue Disjoncteur IC60N 4P 40A 10kA courbe D - Schneider A9F75440

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75440

• Gamme produits : Acti9 iC60N (disjoncteur miniature modulaire basse tension)

• Fonctions : Protection contre les surcharges et courts-circuits avec aptitude au sectionnement industriel et possibilité d’isolement des circuits selon IEC/EN 60947-2

• Nombre de modules : 8 pas de 9 mm

• Tension nominale de fonctionnement : 400 V CA 50/60 Hz (jusqu’à 440 V CA et 220–240 V CA selon les configurations réseau)

• Type de tension : AC/DC basse tension selon réseau spécifié (réseau AC 50/60 Hz principalement)

• Tension de commande : Commande manuelle par levier (sans circuit de commande auxiliaire intégré, commande électrique via auxiliaires optionnels)

• Courant nominal de fonctionnement : 40 A

• Puissance nominale charge : Adaptée à la distribution de puissance jusqu’à 40 A sur réseaux triphasés/tétrapolaires conformément aux limites de tension et de pouvoir de coupure indiquées par les normes IEC/EN 60898-1 et 60947-2

• Charge maximale : Utilisation jusqu’au pouvoir de coupure 6000 A (IEC 60898-1 à 400 V CA) et jusqu’à 10 kA (IEC 60947-2) selon les conditions d’emploi indiquées par Schneider Electric

• Type de charge : Charges industrielles et tertiaires, y compris charges inductives avec forts courants d’appel (courbe D)

• Nature du cable pour connexion : Conducteurs rigides ou flexibles basse tension (section admissible typiquement 1 à 25/35 mm² selon bornes, à confirmer sur la fiche détaillée Schneider)

• Type connexion/raccordement : Bornes à vis pour raccordement sur rail DIN (connexion haut et bas)

• Manette pour commutation manuelle : Levier de commande en face avant permettant la manœuvre locale (marche/arrêt et réarmement après déclenchement)

• Produits auxiliaires associables : Auxiliaires de commande et de signalisation, dispositifs différentiels résiduels Vigi, modules de surveillance et de télécommande compatibles Acti9 iC60

• Mode de pose : Montage fixe en coffret ou tableau de distribution sur rail DIN

• Type de fixation : Fixation sur rail DIN symétrique selon standard EN 60715

• Hauteur : 85 mm

• Largeur : 72 mm (8 pas de 9 mm)

• Profondeur : 78,5 mm

• Couleur : Blanc (corps de l’appareil Acti9)

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Température ambiante de service typique de −25 °C à +60 °C selon la fiche technique Acti9 iC60N

• Qualité du matériau : Enveloppe en matière isolante autoextinguible conforme aux exigences de sécurité électrique et de tenue mécanique pour appareillage modulaire Acti9

• Norme et certification : Conforme aux normes IEC 60898-1, EN 60898-1, IEC 60947-2 et EN 60947-2 avec aptitude au sectionnement industriel

• Garantie : 2 ans

• Utilisation recommande : Protection, commande et isolement des circuits de distribution dans les bâtiments industriels et tertiaires, en particulier pour moteurs, transformateurs et charges à fort courant d’appel nécessitant une courbe D

Fiche produit Disjoncteur IC60N 4P 40A 10kA courbe D - Schneider A9F75440
