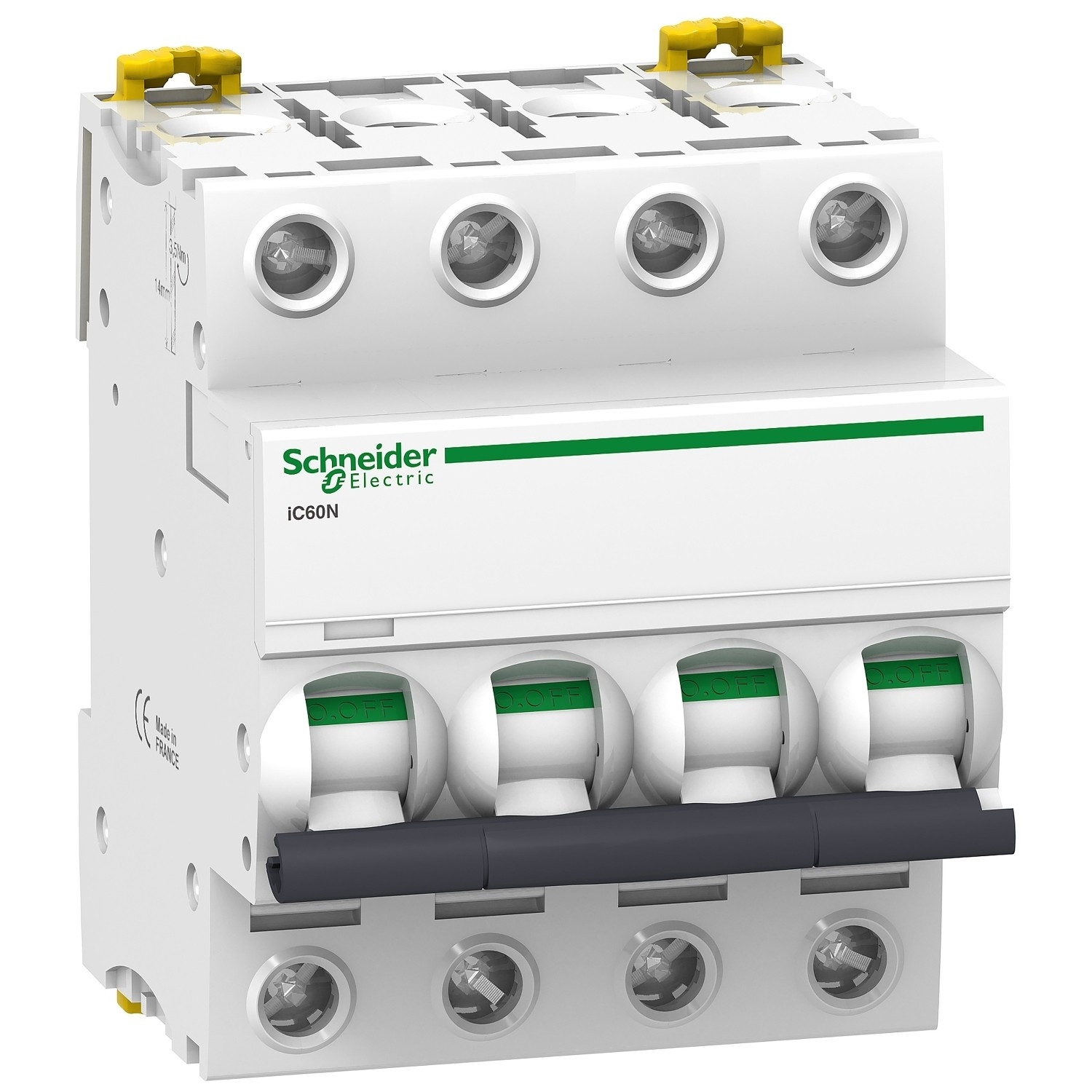

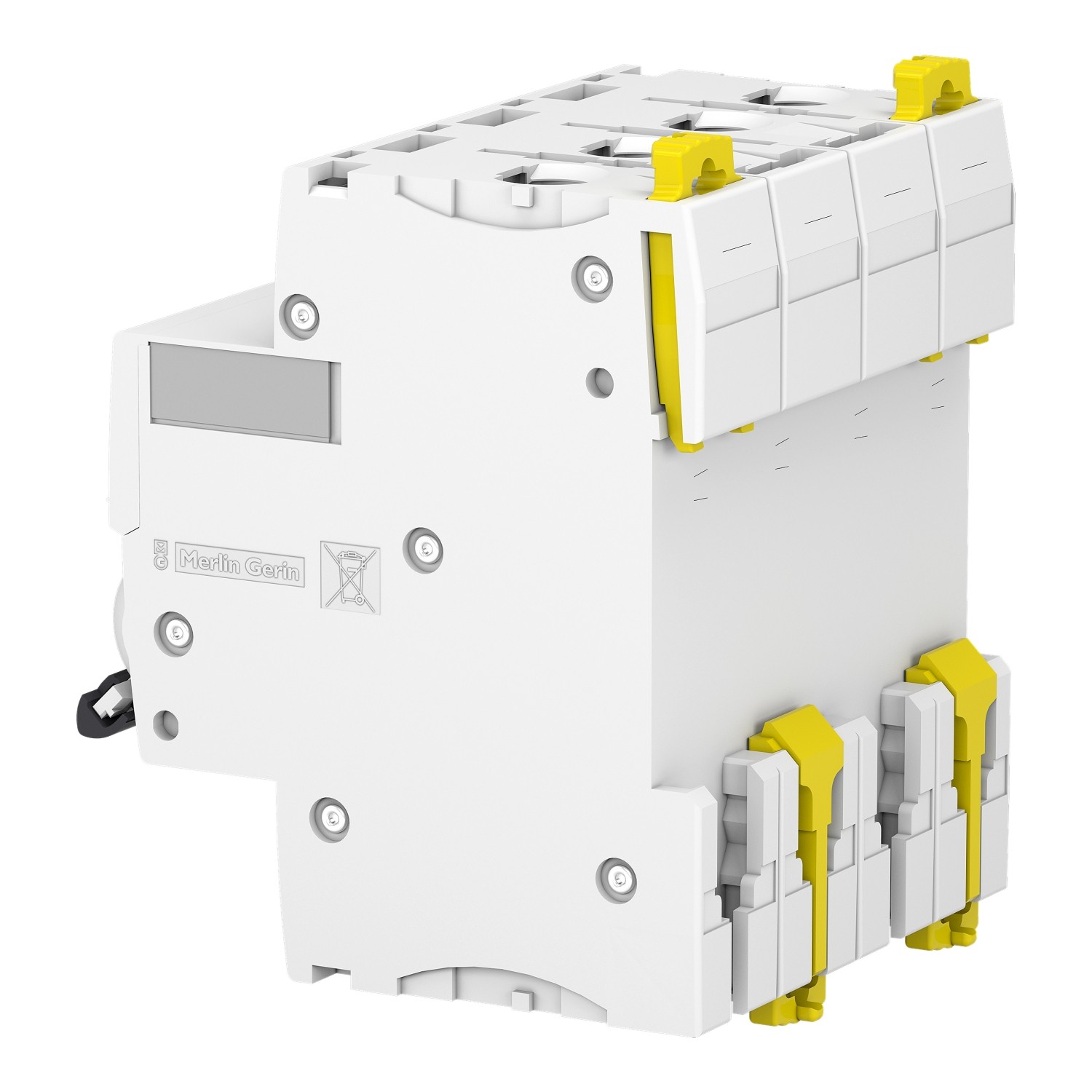

Disjoncteur IC60N 4P 50A 10kA courbe D Schneider A9F75450

SCHNEIDER A9F75450 - Disjoncteur IC60N 4P 50A 10kA courbe D

Schneider Electric est un leader français des technologies numériques de l’énergie et des automatismes, opérant dans plus de 100 pays à travers le monde.

Acti9 iC60N A9F75450 est un disjoncteur modulaire 4 pôles 50 A courbe D destiné à la protection des circuits basse tension dans les installations tertiaires et industrielles.

Ce disjoncteur protège, commande et isole les circuits en offrant un haut pouvoir de coupure, une courbe D adaptée aux fortes pointes de courant, ainsi qu’une compatibilité avec de nombreux auxiliaires pour la signalisation et la commande à distance.

En résumé, le disjoncteur A9F75450 Acti9 iC60N constitue une solution fiable et évolutive pour la protection des départs 4 pôles 50 A, particulièrement adaptée aux applications tertiaires et industrielles exigeantes.

E catalogue Disjoncteur IC60N 4P 50A 10kA courbe D - Schneider A9F75450

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75450

• Gamme produits : Acti9 iC60N

• Fonctions : Disjoncteur miniature modulaire pour protection contre les surcharges et les courts-circuits, commande et isolation de circuits basse tension

• Nombre de modules : 8 pas de 9 mm (soit 8 modules de 18 mm)

• Tension nominale de fonctionnement : jusqu’à 400 V CA entre phases selon les variantes régionales Acti9 iC60N 4P 50 A courbe D

• Type de tension : Courant alternatif (CA) basse tension

• Courant nominal de fonctionnement : 50 A

• Charge maximale : Courant assigné 50 A avec pouvoir de coupure jusqu’à 6000 A (IEC 60898-1) et 10 kA (IEC 60947-2) suivant les références Acti9 iC60N

• Type de charge : Circuits de distribution et de puissance tertiaires et industriels avec fortes pointes de courant (courbe D)

• Nature du cable pour connexion : Câbles cuivre rigides ou souples selon les prescriptions de câblage Acti9 iC60N (section à vérifier dans la fiche technique détaillée)

• Type connexion/raccordement : Bornes à vis pour montage sur barres et câbles (raccordement modulaire standard Acti9 sur rail DIN)

• Manette pour commutation manuelle : Oui, levier frontal de commande manuelle O/I

• Produits auxiliaires associables : Auxiliaires de commande, de signalisation et blocs différentiels Vigi de la gamme Acti9 iC60N (montage encliquetable latéral)

• Mode de pose : Montage modulaire sur rail DIN dans coffret ou tableau de distribution

• Type de fixation : Fixation par encliquetage sur rail DIN symétrique

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 78,5 mm

• Couleur : Blanc Acti9 avec manette grise/verte selon design de la gamme

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Plage typique de fonctionnement des iC60N (par exemple -25 °C à +60 °C) à confirmer dans la fiche technique détaillée Acti9 iC60N, non chiffrée sur la page simplifiée A9F75450

• Qualité du matériau : Boîtier en matériau isolant autoextinguible répondant aux exigences des normes IEC 60898-1 / IEC 60947-2

• Norme et certification : Conforme IEC/EN 60898-1 et IEC/EN 60947-2 pour disjoncteurs basse tension

• Garantie : 2 ans

• Utilisation recommandée : Protection, commande et isolation de circuits triphasés ou tétrapolaires 50 A dans les installations tertiaires et industrielles avec forts courants d’appel (moteurs, transformateurs, charges inductives)

Fiche produit Disjoncteur IC60N 4P 50A 10kA courbe D - Schneider A9F75450
