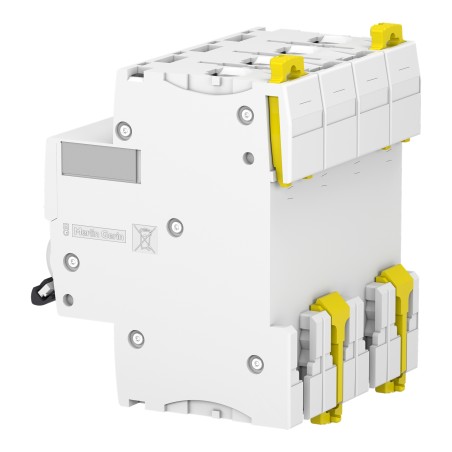

Disjoncteur IC60N 4P 10A 10kA courbe C Schneider A9F77410

SCHNEIDER A9F77410 - Disjoncteur IC60N 4P 10A 10kA courbe C

Acteur mondial majeur, Schneider Electric conçoit des solutions numériques innovantes pour la gestion de l’énergie et les automatismes, alliant performance et durabilité.

A9F77410 est un disjoncteur modulaire tétrapolaire Acti9 iC60N 4P 10A courbe C, destiné à la protection et à la commande des circuits dans les installations tertiaires et industrielles.

Ce disjoncteur s’utilise pour la protection contre les surcharges et courts-circuits des circuits triphasés (ou monophasés répartis) jusqu’à 10A, avec comme principaux avantages un pouvoir de coupure 6kA/10kA selon normes EN/IEC, une largeur compacte de 4 modules (8 pas de 9 mm), la compatibilité avec les auxiliaires Acti9 et des bornes à vis performantes acceptant de larges sections de câble.

En résumé, le disjoncteur SCHNEIDER A9F77410 offre une solution fiable, compacte et évolutive pour la distribution et la protection des lignes 4 pôles 10A courbe C dans des tableaux tertiaires et industriels, avec un excellent niveau de pouvoir de coupure et une large compatibilité système Acti9.

E catalogue Disjoncteur IC60N 4P 10A 10kA courbe C - SCHNEIDER A9F77410

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F77410

• Gamme produits : Acti 9 iC60N

• Fonctions : Disjoncteur miniature pour protection et commande des circuits de distribution contre les surcharges et les courts-circuits

• Nombre de modules : 4 modules soit 8 pas de 9 mm

• Nombre de pôles : 4 pôles

• Nombre de pôles protégés : 4 pôles protégés

• Courant nominal : 10 A

• Type courbe : Courbe C

• Tension nominale : 230 400 V CA selon montage (jusqu’à 400 V AC entre phases)

• Type de tension : Courant alternatif AC

• Pouvoir de coupure EN : 6000 A suivant EN 60898-1 à 230 400 V CA

• Pouvoir de coupure IEC : 10 kA suivant IEC 60947-2

• Type connexion - raccordement : Bornes à vis à cage à connexion simple haut ou bas pour conducteurs rigides ou souples

• Section de raccordement : Rigide de 1 à 25 mm² et souple de 1 à 16 mm² (bornes simples haut et bas)

• Auxiliaires associables : Compatibles auxiliaires Acti9 iC60N (contacts auxiliaires, déclencheurs, commande, Vigi, etc)

• Verrouillable : Verrouillable par accessoire de condamnation sur levier (accessoire en option)

• Mode de pose : Montage sur rail DIN dans coffret ou tableau modulaire

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 78,5 mm

• Couleur : Blanc

• Classe de protection (IP) : IP20

• Résistance aux chocs (IK) : IK02

• Temperature d'utilisation : De -25 °C à +60 °C en service normal

• Qualité du matériau : Boîtier en matériau plastique isolant autoextinguible haute performance

• Norme et certification : Conforme EN 60898-1 et IEC 60947-2 marquage CE

• Garantie : 2 ans

• Utilisation recomandee : Protection divisionnaire de circuits de distribution dans bâtiments tertiaires et industriels et tableaux de répartition modulaires

Fiche produit Disjoncteur IC60N 4P 10A 10kA courbe C - SCHNEIDER A9F77410
