Disjoncteur IC60N 4P 16A 10kA courbe C Schneider A9F77416

SCHNEIDER A9F77416 - Disjoncteur IC60N 4P 16A 10kA courbe C

Société française reconnue internationalement, Schneider Electric propose des solutions intelligentes pour optimiser la consommation d’énergie et améliorer l’efficacité opérationnelle.

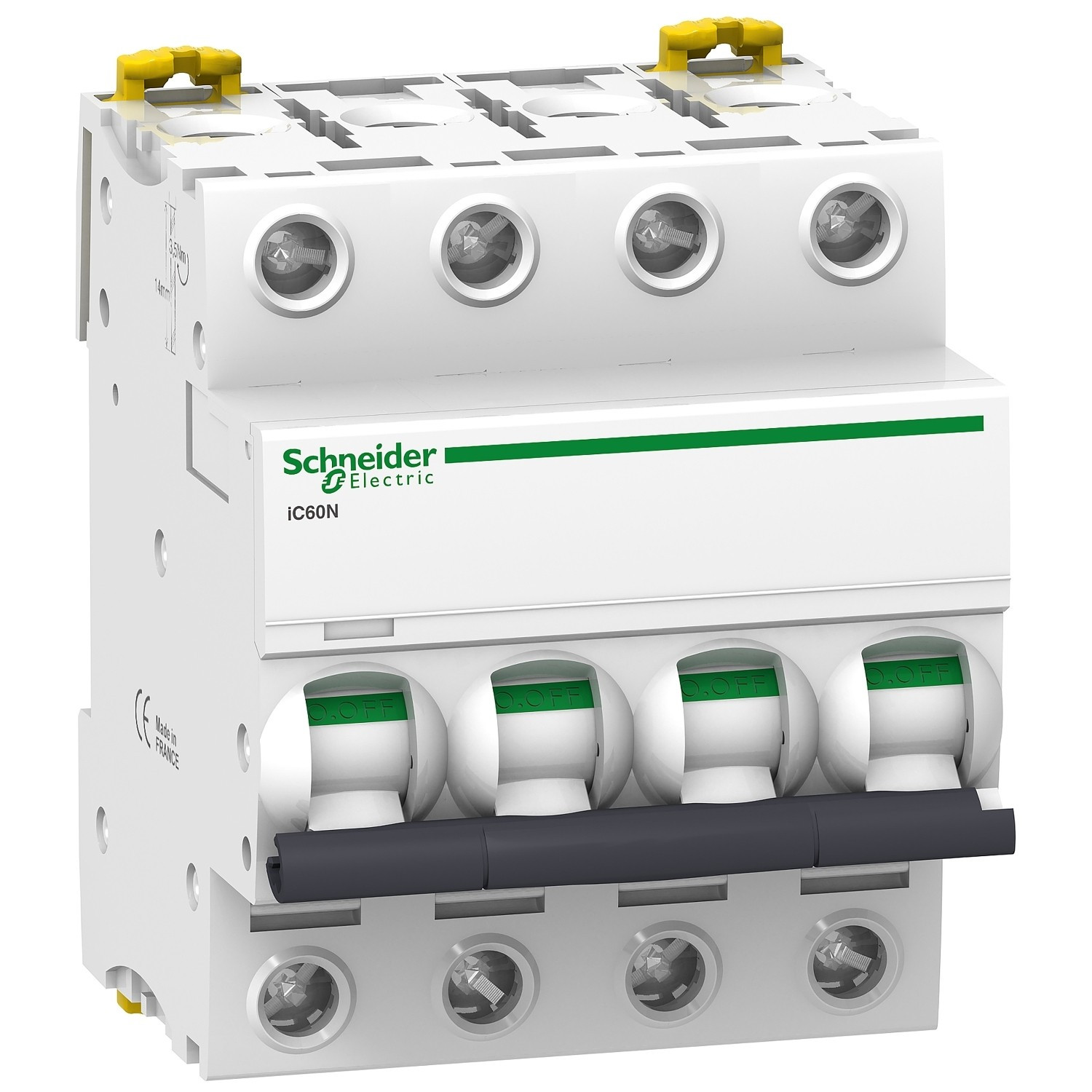

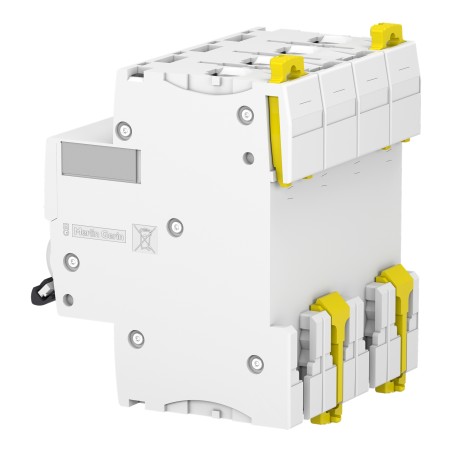

Le disjoncteur SCHNEIDER A9F77416 est un disjoncteur miniature tétrapolaire Acti9 iC60N 16A courbe C destiné à la protection, au contrôle et au sectionnement des circuits de distribution en environnement tertiaire et industriel.

Ce disjoncteur s’utilise pour protéger les circuits contre les surcharges et courts-circuits, avec comme principaux avantages une courbe C polyvalente, un pouvoir de coupure jusqu’à 6 kA selon EN 60898-1 et jusqu’à 10 kA / 20 kA selon IEC 60947-2, la compatibilité avec une large gamme d’auxiliaires Acti9 (Vigi, contacts auxiliaires, etc.) et un montage facile sur rail DIN avec peignes de répartition.

En résumé, le disjoncteur SCHNEIDER A9F77416 offre une solution compacte, fiable et performante pour la protection des circuits 4 pôles 16 A en 400 V CA, avec une excellente intégration dans les tableaux Acti9 et une grande flexibilité d’exploitation et de maintenance.

E catalogue Disjoncteur IC60N 4P 16A 10kA courbe C - SCHNEIDER A9F77416

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F77416

• Gamme produits : Acti9 iC60N

• Fonctions : Disjoncteur miniature modulaire pour protection, commande et sectionnement de circuits de distribution

• Nombre de modules : 4 modules (8 pas de 9 mm)

• Nombre de pôles : 4

• Nombre de pôles protégés : 4

• Courant nominal : 16 A

• Type courbe : Courbe C (déclencheur magnétothermique)

• Tension nominale : 400 V CA pour réseau principal (Ue)

• Type de tension : AC / DC (AC/DC)

• Pouvoir de coupure EN : 6 kA selon EN 60898-1 à 230/400 V CA (Icn)

• Pouvoir de coupure IEC : 20 kA à 230 V CA et 10 kA à 400 V CA selon IEC 60947-2 (Icu)

• Type connexion - raccordement : Bornes à vis sur bornier à cage en haut et en bas, compatibles peignes / jeux de barres

• Section de raccordement : Environ 1 à 25 mm² cuivre rigide ou 1 à 16 mm² cuivre souple suivant configuration (plage standard iC60N)

• Auxiliaires associables : Oui, compatible avec auxiliaires Acti9 (Vigi, contacts auxiliaires, déclencheurs, etc.)

• Verrouillable : Oui, par dispositif de cadenassage / accessoire Acti9 adapté

• Mode de pose : Montage fixe sur rail DIN dans coffret ou tableau de distribution modulaire

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 78,5 mm

• Couleur : Blanc / gris clair (corps modulaire Acti9)

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Environ -25 °C à +60 °C en service selon plage standard iC60N

• Qualité du matériau : Boîtier en matériau isolant moulé haute performance (plastique auto-extinguible, classe thermique élevé)

• Norme et certification : Conforme IEC/EN 60898-1 et IEC/EN 60947-2, marquage CE, certifications nationales associées

• Garantie : 2 ans

• Utilisation recommande : Protection et commande de circuits de distribution 4P 16 A en installations tertiaires et industrielles, avec haut niveau de pouvoir de coupure et compatibilité avec systèmes de gestion Acti9
