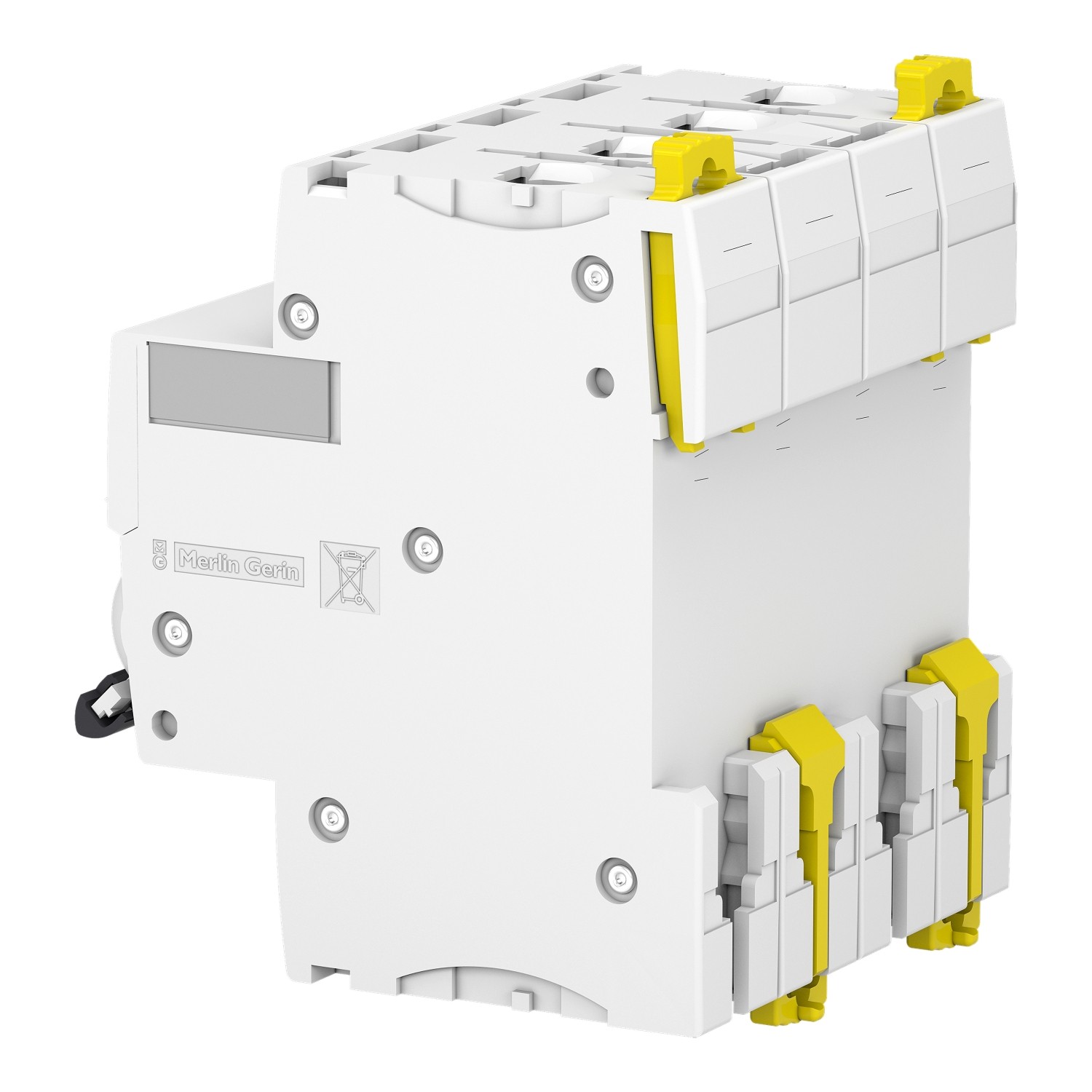

Disjoncteur IC60N 4P 40A 10kA courbe C Schneider A9F77440

SCHNEIDER A9F77440 - Disjoncteur IC60N 4P 40A 10kA courbe C

Schneider Electric se distingue par son expertise en gestion intelligente de l’énergie, en efficacité énergétique et en automatisation durable.

Acti9 iC60N A9F77440 est un disjoncteur modulaire 4P 40 A courbe C destiné à la distribution et à la protection des circuits dans les installations tertiaires et industrielles.

Ce disjoncteur est utilisé pour la protection contre les surcharges et courts-circuits, la commande et l’isolation des circuits 4 pôles jusqu’à 40 A, avec comme principaux atouts un pouvoir de coupure de 6000 A (IEC/EN 60898-1) et 10 kA (IEC/EN 60947-2), une compatibilité avec les auxiliaires Acti9 et blocs différentiels Vigi, et un montage facile sur rail DIN dans les tableaux électriques.

En résumé, le disjoncteur Acti9 iC60N A9F77440 offre une solution de protection performante, modulaire et fiable pour les circuits 4P 40 A en environnement tertiaire et industriel, assurant sécurité des biens et continuité de service.

E catalogue Disjoncteur IC60N 4P 40A 10kA courbe C - Schneider A9F77440

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F77440

• Gamme produits : Acti9 iC60N

• Fonctions : Disjoncteur miniature pour distribution, protection contre les surcharges et courts-circuits, commande et isolation de circuits

• Nombre de modules : 8 modules de 9 mm (4 pôles x 2 pas)

• Tension nominale de fonctionnement : 400 Vca pour application de distribution (pouvoir de coupure 6000 A/10 kA)

• Type de tension : AC (IEC/EN 60898-1) avec performances également définies selon IEC/EN 60947-2

• Tension de commande : Identique à la tension du circuit protégé (jusqu’à 400 Vca)

• Courant nominal de fonctionnement : 40 A

• Puissance nominale charge : Circuits de distribution jusqu’à 40 A à 400 Vca, dans les limites fixées par les normes IEC/EN 60898-1 et 60947-2

• Charge maximale : Circuits jusqu’à 40 A avec pouvoir de coupure 6000 A (IEC/EN 60898-1) et 10 kA (IEC/EN 60947-2) à 400 Vca

• Type de charge : Circuits de distribution en bâtiments tertiaires et industriels, charges avec courant d’appel modéré compatibles avec courbe C

• Nature du cable pour connexion : Conducteurs adaptés aux borniers à vis du disjoncteur (section conforme aux prescriptions Acti9 iC60N)

• Type connexion/raccordement : Bornes à vis en haut et en bas, pour connexion des conducteurs de ligne et de charge

• Manette pour commutation manuelle : Oui, levier frontal pour manœuvre manuelle (marche/arrêt) et visualisation de l’état du circuit

• Produits auxiliaires associables : Auxiliaires Acti9 (contacts auxiliaires, déclencheurs) et blocs différentiels Vigi iC60 pour réaliser des disjoncteurs différentiels

• Mode de pose : Montage en coffret ou tableau électrique sur rail DIN

• Type de fixation : Fixation encliquetable sur rail DIN symétrique

• Hauteur : 85 mm

• Largeur : 72 mm (8 modules de 9 mm)

• Profondeur : 78,5 mm

• Couleur : Blanc (corps d’appareil Acti9)

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Plage de fonctionnement typique des disjoncteurs Acti9 iC60N (courant nominal donné pour 30 °C)

• Qualité du matériau : Boîtier isolant conforme aux exigences des normes IEC/EN 60898-1 et 60947-2

• Norme et certification : IEC/EN 60898-1 (6000 A) et IEC/EN 60947-2 (10 kA)

• Garantie : 2 ans

• Utilisation recommande : Protection et commande de circuits 4 pôles 40 A dans les installations tertiaires et industrielles, en tête de rangée ou de groupe, avec possibilité d’ajout d’un bloc différentiel Vigi iC60 pour protection des personnes.
