Contacteur heures creuses RESI9 2NO 20A - Schneider R9PCTH20

SCHNEIDER R9PCTH20 - Contacteur heures creuses RESI9 2NO 20A

Schneider Electric s’impose comme un acteur incontournable des solutions numériques dédiées à l’efficacité énergétique et à la gestion durable.

Le Schneider Resi9 XP R9PCTH20 est un contacteur heures creuses 2NO 20 A monophasé conçu pour piloter automatiquement des circuits domestiques comme un chauffe‑eau en fonction des signaux jour/nuit du fournisseur d’énergie.

Il s’utilise pour la mise en marche automatique des appareils (principalement chauffe‑eau et chauffage à accumulation) pendant les heures creuses afin de réduire la facture d’électricité, avec comme atouts sa commande manuelle ou à distance, ses 100 commutations/jour, sa compatibilité avec les peignes/Bar’clic Resi9 XP et son installation rapide sur rail DIN.

En résumé, le R9PCTH20 offre une solution simple, fiable et compacte pour optimiser la gestion de l’énergie des circuits monophasés résidentiels en heures creuses.

E catalogue Contacteur heures creuses RESI9 2NO 20A - Schneider R9PCTH20

Caractéristique - Contacteur heures creuses

• Marque : Schneider Electric

• Référence fabricant : R9PCTH20

• Gamme produits : Resi9 XP CT

• Fonctions : contacteur heures creuses pour commande de circuits monophasés 1P+N avec 2 contacts fermés 20 A en vue de la mise en service automatique en heures creuses

• Nombre de modules : 2 pas de 9 mm (1 module de 18 mm)

• Tension nominale de fonctionnement : 250 V CA 50 Hz

• Type de tension : AC

• Tension de commande : 230 V CA 50/60 Hz pour le circuit de commande

• Courant nominal de fonctionnement : 20 A

• Puissance nominale charge : jusqu’à 11 kW en triphasé indiqué comme puissance de borne, usage typique chauffe eau et chauffage accumulation en résidentiel

• Charge maximale : circuits de puissance monophasés 20 A à 250 V CA avec endurance électrique 100000 cycles à 230 V CA 50 Hz

• Type de charge : chauffe eau, chauffage à accumulation, autres circuits de commande résidentiels en heures creuses

• Nature du cable pour connexion : circuit de puissance en fils souples jusqu’à 4 mm² ou deux fils souples 1,5 mm² en bornes tunnel, circuit de commande en fils rigides ou souples 0,5 à 1,5 mm² avec ou sans embout

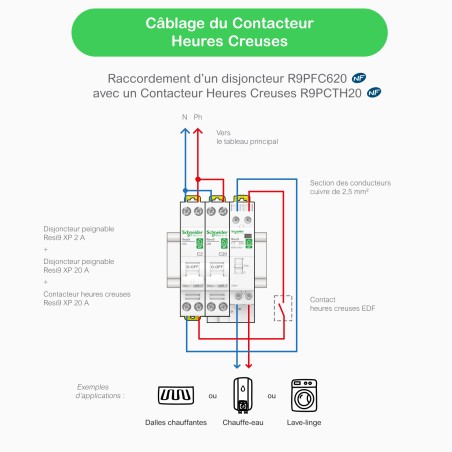

• Type connexion/raccordement : bornes de type tunnel / à cage en partie basse pour la puissance et en partie haute pour le circuit de commande, compatibles peignes et Bar’clic Resi9 XP

• Manette pour commutation manuelle : curseur frontal de commande manuelle permettant marche/arrêt et fonctionnement automatique

• Produits auxiliaires associables : non prévus, contacteur autonome sans auxiliaires additionnels

• Mode de pose : encliquetable en tableau électrique résidentiel sur rail DIN

• Type de fixation : fixation par encliquetage sur rail DIN

• Hauteur : 86,5 mm

• Largeur : 33,5 mm

• Profondeur : 68 mm

• Couleur : blanc RAL 9003

• Classe de protection (IP) : IP20 en face avant

• Temperature d'utilisation : de −20 °C à +50 °C en fonctionnement, stockage de −40 °C à +70 °C

• Qualité du matériau : boîtier isolant modulaire pour usage résidentiel, adapté aux rails DIN et aux contraintes des appareillages Resi9 XP

• Norme et certification : conforme EN 61095, certification NF, marquage CE pour contacteurs modulaires résidentiels

• Garantie : 2 ans

• Utilisation recommande : gestion automatique des chauffe eau et circuits de chauffage à accumulation en habitat résidentiel en heures creuses, avec possibilité de commande manuelle et intégration dans tableaux Resi9 XP peignables
