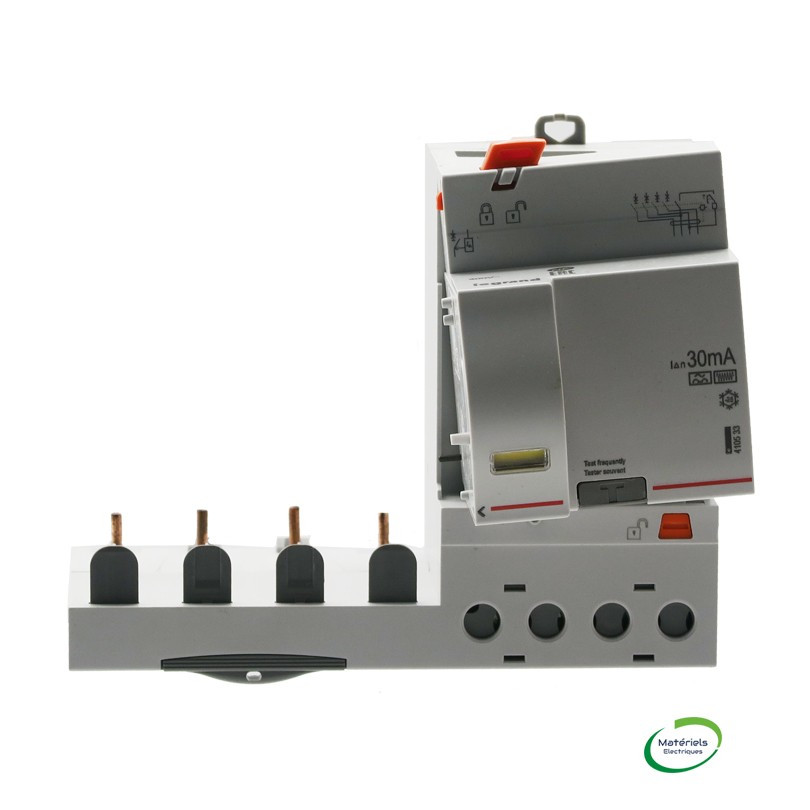

Bloc différentiel 4P 40A F 30mA - LEGRAND 410533

Legrand 410533 - Bloc différentiel 4P 40A F 30mA

Legrand, groupe français de renommée internationale, accompagne les entreprises et les particuliers dans la transformation des espaces de vie et de travail, grâce à des solutions électriques et numériques innovantes.

Bloc différentiel adaptable DX³ tétrapolaire 400 V~ 40 A type F 30 mA Legrand 410533 assurant la protection différentielle des départs pour disjoncteur 1 module par pôle.

Ce bloc différentiel s’utilise pour protéger les installations triphasées contre les défauts d’isolement, avec un type F offrant une meilleure immunité aux déclenchements intempestifs et la détection de défauts à composantes continues et hautes fréquences.

Le Legrand 410533 est un bloc différentiel DX³ 4P 40 A type F 30 mA, compact et adaptable, conçu pour une protection renforcée des circuits triphasés sur rail DIN en association avec un disjoncteur modulaire.

E-catalogue Bloc différentiel 4P 40A F 30mA - LEGRAND 410533

Caractéristiques

• Marque : Legrand

• Référence fabricant : 410533

• Gamme produits : DX³ bloc différentiel adaptable

• Fonctions : Protection différentielle des départs pour disjoncteur modulaire 1 module par pôle type F

• Nombre de modules : 3 modules (bloc différentiel) ou largeur 124,6 mm soit 7 modules 18 mm en encombrement global indiqué constructeur

• Tension nominale de fonctionnement : 400 V~

• Type de tension : AC

• Courant nominal de fonctionnement : 40 A

• Charge maximale : Définie par le calibre 40 A du bloc et du disjoncteur associé

• Type de charge : Charges monophasées ou triphasées y compris électroniques compatibles type F (présence de composantes continues et hautes fréquences)

• Nature du cable pour connexion : Conducteur cuivre rigide ou souple via bornes à vis (câblage traditionnel)

• Type connexion/raccordement : Bornes à vis pour câble et peigne de répartition selon configuration d’armoire

• Manette pour commutation manuelle : Non, dispositif différentiel sans manette de commande de puissance (fonction assurée par le disjoncteur)

• Produits auxiliaires associables : Disjoncteur modulaire DX³ 1 module par pôle compatible, peignes d’alimentation modulaires Legrand

• Mode de pose : Rail DIN

• Type de fixation : Encliquetage sur rail symétrique DIN dans coffret ou tableau modulaire

• Hauteur : 96 mm

• Largeur : 124,6 mm

• Profondeur : 78 mm

• Couleur : Gris avec repérages vert/jaune suivant zones et RAL 7035 pour le corps

• Classe de protection (IP) : IP20

• Temperature d'utilisation : Environ -25 °C à +40 °C

• Qualité du matériau : Enveloppe plastique sans halogène, auto-extinguible, classe d’isolation renforcée

• Norme et certification : Conforme aux normes NF EN 61009-1 et NF EN 62423 pour différentiels type F

• Garantie : 2 ans

• Utilisation recommande : Tableaux résidentiels et tertiaires triphasés, notamment pour circuits avec charges électroniques ou variateurs, et pour IRVE uniquement si la borne dispose d’une détection DC 6 mA intégrée.
