Produits modulaires Legrand

Comprendre les produits modulaires Legrand et leur rôle dans le tableau électrique

Les produits modulaires Legrand regroupent l’ensemble des appareils qui se fixent sur un rail DIN à l’intérieur d’un tableau électrique afin d’assurer la protection, la commande, la mesure et la répartition de l’énergie. Ce format modulaire, normalisé en largeur (1 module, 1,5 module, 2 modules, etc.), permet d’assembler, d’agrandir et de faire évoluer facilement une installation sans tout refaire. Chaque module joue un rôle précis dans la sécurité et le fonctionnement global du réseau électrique, que ce soit dans une maison, un local tertiaire ou un petit site industriel.

Le principe est simple : le tableau électrique devient une sorte de “puzzle” technique dans lequel on vient insérer différents blocs modulaires Legrand, chacun ayant sa fonction. Disjoncteurs, interrupteurs différentiels, parafoudres, télérupteurs, contacteurs, minuteries, horloges, compteurs d’énergie, peignes, répartiteurs et coffrets modulaires forment un ensemble cohérent. Cette architecture permet de répondre aussi bien aux exigences réglementaires (notamment en France avec la norme en vigueur) qu’aux attentes de confort, de sécurité et de performance énergétique des utilisateurs.

Pour les particuliers bricoleurs, comprendre la logique des produits modulaires facilite la lecture du tableau électrique et les petites interventions de maintenance ou d’extension (ajout d’un nouveau circuit, d’un parafoudre, d’un contacteur heures creuses, etc.). Pour les professionnels, la richesse des gammes Legrand permet d’adresser des configurations variées : rénovation de logement, création de tableaux tertiaires, alimentation de petites machines, gestion de l’éclairage de parties communes ou d’enseignes, etc. C’est cette polyvalence qui fait aujourd’hui des produits modulaires Legrand une référence dans le domaine.

Les produits modulaires de protection : disjoncteurs, différentiels et parafoudres

La première famille de produits modulaires Legrand à considérer est celle de la protection. Sans ces appareils, une installation serait exposée aux risques de surintensité, de court-circuit, de fuite de courant vers la terre ou de surtension, avec des conséquences potentiellement graves pour les personnes et les matériels. Dans un tableau électrique moderne, on retrouve toujours un ensemble coordonné de disjoncteurs, d’interrupteurs différentiels ou de disjoncteurs différentiels, et souvent un parafoudre.

Le choix et le dimensionnement de ces modules ne sont pas laissés au hasard. Ils dépendent notamment :

De la puissance de l’installation et de l’abonnement
Du nombre et du type de circuits (éclairage, prises, chauffage, électroménager, extérieur, atelier, etc.)
Des conditions d’environnement (pièces d’eau, extérieur, dépendances)
Du niveau de protection souhaité contre la foudre et les surtensions

Une bonne compréhension des rôles respectifs des disjoncteurs, des interrupteurs différentiels et des parafoudres est donc essentielle avant de sélectionner les références modulaires Legrand adaptées à votre projet.

Disjoncteurs modulaires Legrand : protéger chaque circuit

Les disjoncteurs modulaires Legrand sont les “gardiens” de chaque circuit du tableau. Leur fonction principale est de couper l’alimentation en cas de surcharge (intensité trop élevée pendant une certaine durée) ou de court-circuit (intensité très élevée quasi instantanée). Sans eux, les conducteurs risqueraient de chauffer fortement, d’endommager les isolants, voire de provoquer un départ de feu. Ils sont donc dimensionnés en fonction de la section des câbles, de la longueur des lignes et de la puissance maximale susceptible de circuler.

Concrètement, pour un circuit d’éclairage, on utilise généralement des disjoncteurs modulaires de calibre plus faible que pour un circuit de prises ou pour un appareil spécifique comme un chauffe-eau ou une plaque de cuisson. Chaque disjoncteur est identifié par :

Son calibre en ampères (A)
Sa courbe de déclenchement (par exemple courbe C pour de nombreux usages courants)
Son nombre de pôles (unipolaire + neutre, bipolaire, tétrapolaire, etc.)
Le type de bornes (à vis, automatiques) facilitant le câblage

Les gammes de produits modulaires Legrand intègrent également la possibilité d’ajouter des auxiliaires de commande (commande à distance) ou de signalisation (report d’état, déclenchement, etc.), très utiles en tertiaire ou dans des installations techniquement exigeantes.

Interrupteurs différentiels et disjoncteurs différentiels : la protection des personnes

Les interrupteurs différentiels Legrand jouent un rôle distinct mais complémentaire : ils protègent les personnes contre les risques de choc électrique en surveillant les fuites de courant vers la terre. Lorsqu’un défaut d’isolement apparaît (par exemple une infiltration d’eau dans un appareil ou un câble abîmé), une partie du courant emprunte un chemin non prévu. L’interrupteur différentiel compare alors le courant entrant et sortant ; si l’écart dépasse un seuil (par exemple 30 mA), il coupe le circuit.

Dans la pratique, un interrupteur différentiel alimente plusieurs disjoncteurs modulaires en aval, ce qui permet de structurer le tableau en “blocs” (par exemple un différentiel pour les circuits prises et un autre pour les circuits spécialisés). Les caractéristiques importantes à prendre en compte sont :

La sensibilité (courant différentiel résiduel, souvent 30 mA pour les personnes)
Le type de différentiel (AC, A, F, B), adapté aux charges électroniques modernes
Le calibre en intensité assignée (A), lié à la somme des circuits en aval

Les disjoncteurs différentiels regroupent en un seul module la fonction disjoncteur (surintensité, court-circuit) et la fonction différentielle (protection des personnes). Ils sont utiles pour certains circuits particuliers, pour des usages professionnels spécifiques ou lorsqu’on souhaite réduire le nombre d’appareils tout en conservant un haut niveau de sécurité. Là encore, Legrand propose différentes références modulaires pour couvrir l’ensemble des besoins du résidentiel au tertiaire.

Parafoudres modulaires Legrand : se protéger des surtensions

Le parafoudre modulaire Legrand est un élément clé pour protéger les équipements sensibles contre les surtensions, en particulier celles causées par la foudre ou par des perturbations sur le réseau. Une surtension peut endommager rapidement des appareils électroniques (box internet, TV, domotique, informatique, automatismes…) même si la durée de l’événement est très courte. Le parafoudre limite cette surtension en “déviant” l’excès d’énergie vers la terre.

Son installation se fait généralement en tête de tableau, au plus près de l’arrivée de l’alimentation principale. Le choix du type de parafoudre dépend : de l’exposition du bâtiment (zone orageuse ou non), de la présence ou non de paratonnerre, du schéma de liaison à la terre et des exigences réglementaires. En le combinant avec des protections plus fines au plus près des appareils, on obtient une chaîne de protection complète, adaptée aux installations modernes fortement équipées en électronique.

Les produits modulaires de commande, de confort et d’automatisme

Les produits modulaires Legrand ne se limitent pas à la protection. Ils intègrent aussi de nombreuses fonctions de commande et d’automatisme qui améliorent le confort d’utilisation, optimisent la consommation d’énergie et facilitent la gestion des installations électriques, notamment dans le tertiaire et l’habitat collectif. Ces modules viennent enrichir le tableau électrique pour en faire un véritable centre de pilotage des usages.

Au sein de cette famille, on retrouve principalement :

Les télérupteurs modulaires
Les contacteurs de puissance (par exemple pour les chauffe-eau ou le chauffage)
Les minuteries (éclairage temporisé)
Les interrupteurs horaires et horloges programmables
Certains modules de variation ou de commande spécifique d’éclairage

Pour un bricoleur averti, ces produits modulaires Legrand permettent de passer d’une installation “basique” (tout ou rien) à une installation plus intelligente, capable de s’adapter aux habitudes de vie ou aux contraintes d’exploitation.

Télérupteurs modulaires : commander l’éclairage depuis plusieurs points

Le télérupteur modulaire Legrand est très utilisé pour commander un même circuit d’éclairage depuis plusieurs boutons-poussoirs, sans recourir à des montages complexes de va-et-vient. Il se place dans le tableau et reçoit, d’une part, l’alimentation du circuit d’éclairage et, d’autre part, les impulsions envoyées par les boutons-poussoirs répartis dans le bâtiment (couloir, escaliers, grands espaces, garages collectifs, etc.). Une impulsion change l’état du télérupteur (allumé/éteint).

Cette solution apporte plusieurs avantages :

Câblage plus simple par rapport aux montages traditionnels
Facilité de maintenance (l’organe principal est dans le tableau)
Évolutivité : ajout ou suppression de boutons-poussoirs sans tout reprendre

Pour les bâtiments tertiaires ou les parties communes d’immeuble, les télérupteurs modulaires Legrand sont devenus un standard, souvent combinés à des minuteries ou à des détecteurs de présence pour limiter la consommation d’énergie.

Contacteurs modulaires, gestion du chauffage et des gros appareils

Le contacteur modulaire Legrand permet de commander une charge de puissance (chauffe-eau, radiateurs électriques, pompe, compresseur, etc.) à partir d’un signal de commande de faible intensité. Concrètement, un petit circuit de commande (issu, par exemple, d’un gestionnaire d’énergie, d’un thermostat ou d’un signal heures creuses du fournisseur d’énergie) pilote la bobine du contacteur, qui ouvre ou ferme un ou plusieurs circuits de puissance.

Dans le résidentiel, ce type de produit modulaire est souvent utilisé pour :

Mettre un chauffe-eau électrique en marche automatique pendant les heures creuses
Centraliser la commande de plusieurs radiateurs
Gérer des équipements annexes (pompe de piscine, VMC renforcée, etc.)

Dans le tertiaire, les contacteurs modulaires Legrand prennent en charge l’éclairage de zones, la ventilation ou des équipements techniques, parfois associés à des automatismes plus complexes. Leur format modulaire facilite leur intégration au tableau existant et leur remplacement en cas d’évolution des besoins.

Minuteries, horloges et modules de programmation

Les minuteries modulaires et interrupteurs horaires Legrand complètent la gamme de produits modulaires dédiés à l’automatisme. Une minuterie temporise l’alimentation d’un circuit : après une impulsion (par exemple sur un bouton-poussoir), elle maintient l’éclairage allumé pendant un temps réglé puis coupe automatiquement. C’est l’outil idéal pour les couloirs, les locaux techniques, les parkings ou les escaliers où l’éclairage permanent serait inutile.

Les horloges et interrupteurs horaires permettent, eux, de programmer des plages horaires sur la journée ou la semaine pour l’alimentation de circuits : éclairage extérieur, enseignes lumineuses, chauffage de zones, systèmes de ventilation, etc. Certains modèles offrent des fonctionnalités avancées (programmes différents selon les jours, changement automatique d’heure été/hiver, etc.). Intégrés au tableau électrique, ils restent facilement accessibles pour réglage et contrôle, tout en libérant les utilisateurs de nombreuses actions manuelles répétitives.

Répartition, câblage, comptage : les “invisibles” des produits modulaires Legrand

Derrière la façade visible des disjoncteurs et des interrupteurs différentiels, une installation fiable repose aussi sur une bonne répartition de l’énergie et un câblage bien organisé. Dans la famille des produits modulaires Legrand, on trouve donc également des peignes d’alimentation, des répartiteurs, des bornes de connexion, des modules de comptage d’énergie et de nombreux petits accessoires de finition. Ces éléments jouent un rôle majeur dans la qualité globale du tableau, même s’ils sont parfois moins mis en avant.

En choisissant des peignes et répartiteurs adaptés aux gammes de disjoncteurs et différentiels Legrand, l’installateur gagne un temps précieux au câblage et assure une meilleure fiabilité des connexions dans la durée. De leur côté, les modules de comptage d’énergie permettent aujourd’hui de suivre, de façon fine, la consommation de circuits ou de zones spécifiques, un atout pour la maîtrise des coûts d’exploitation et la performance énergétique des bâtiments.

Peignes d’alimentation, répartiteurs et accessoires de câblage

Les peignes d’alimentation modulaires sont conçus pour distribuer la phase et/ou le neutre de manière uniforme à une rangée d’appareils (disjoncteurs, interrupteurs différentiels, etc.). Ils remplacent les pontages réalisés manuellement avec des fils, qui sont plus longs à mettre en œuvre, plus propices aux erreurs et moins lisibles. Grâce aux peignes adaptés à la gamme Legrand, le raccordement est rapide, régulier et propre.

Les répartiteurs modulaires et bornes de connexion centralisent plusieurs conducteurs dans des blocs dédiés, avec des capacités de serrage adaptées aux sections rencontrées (alimentation principale, départs vers différents tableaux secondaires, etc.). Ils facilitent :

La distribution équilibrée des phases
Le repérage clair des départs
Les interventions futures (ajout, modification, dépannage)

Pour compléter, des accessoires comme les obturateurs de modules vides, les séparateurs de rangées, les étiquettes de repérage et les caches assurent une finition professionnelle du tableau et renforcent la sécurité en évitant les contacts accidentels avec des parties actives.

Compteurs d’énergie modulaires et suivi des consommations

Les compteurs d’énergie modulaires Legrand permettent de mesurer avec précision la consommation électrique d’un circuit, d’une zone ou d’un équipement particulier. Ils se montent directement sur le rail DIN du tableau et peuvent afficher des informations comme l’énergie consommée (kWh), parfois la puissance instantanée ou d’autres grandeurs selon les références. Leur usage se développe fortement dans les contextes de suivi énergétique, de refacturation interne ou d’optimisation des consommations.

Dans le résidentiel, un compteur modulaire peut, par exemple, permettre de mesurer :

La consommation d’un appartement dans un immeuble
La consommation d’un atelier, d’un garage ou d’une dépendance
La part d’énergie utilisée par un chauffage ou une climatisation

Dans le tertiaire ou l’industriel léger, ils sont précieux pour répartir les coûts entre services, suivre la performance d’actions d’économie d’énergie ou identifier des dérives de consommation. Leur intégration dans la gamme de produits modulaires Legrand rend leur installation simple et cohérente avec le reste de l’appareillage.

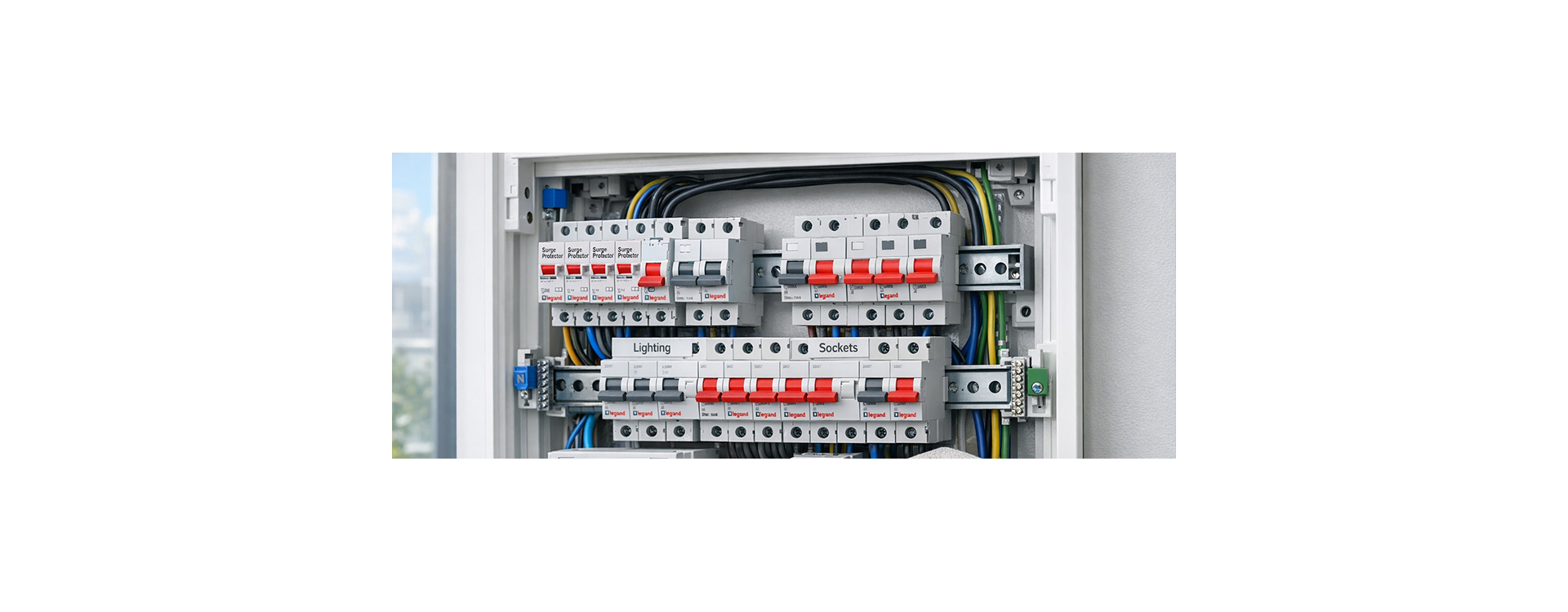

Coffrets, tableaux et organisation globale des produits modulaires Legrand

Tous ces produits modulaires Legrand prennent place dans un coffret ou un tableau de répartition, qui constitue l’enveloppe physique de l’installation. Le choix du coffret est donc un élément essentiel du projet : il doit être adapté au nombre de modules, à la configuration des lieux et au type de bâtiment. Il existe ainsi des coffrets encastrés ou en saillie, des versions pour le résidentiel, le tertiaire ou l’industrie légère, parfois avec des degrés de protection spécifiques (IP, IK) pour les environnements plus exigeants.

La capacité du tableau s’exprime en nombre de modules par rangée (par exemple 13, 18, 24 modules) et en nombre de rangées. Il est souvent recommandé de prévoir une réserve de modules libres pour les extensions futures (ajout d’un circuit, d’une protection dédiée, d’un module de commande, etc.). Une bonne pratique consiste également à organiser les produits modulaires par famille :

Protection générale et coupure en tête de tableau
Interrupteurs différentiels et parafoudres
Disjoncteurs divisionnaires par zone ou par usage
Modules de commande (télérupteurs, contacteurs, horloges)
Répartition, comptage et accessoires

Cette organisation rend le tableau plus lisible pour l’utilisateur final, mais aussi pour tout professionnel amené à intervenir plus tard sur l’installation. Elle facilite le repérage rapide d’un disjoncteur associé à un circuit, la compréhension du schéma et les opérations de maintenance ou de mise en conformité.

Comment bien choisir vos produits modulaires Legrand ?

Le choix des produits modulaires Legrand repose sur une approche progressive. Pour un bricoleur particulier, il est conseillé de commencer par définir clairement les besoins : nombre de circuits d’éclairage et de prises, circuits spécialisés (four, plaques, lave-linge, lave-vaisselle, chauffe-eau, pompe, borne de recharge, etc.), volonté ou non d’intégrer un parafoudre, besoin de programmation horaire ou d’automatismes simples. Cette première analyse permet de dimensionner la taille du coffret et de lister les types de modules nécessaires.

Ensuite, il convient de :

Respecter les recommandations de la norme en vigueur (nombre de différentiels, répartition des circuits, calibres minimums, etc.)
Choisir les disjoncteurs adaptés à chaque type de circuit (calibre, courbe, nombre de pôles)
Sélectionner les interrupteurs différentiels ou disjoncteurs différentiels adaptés aux usages (type AC, A, etc.)
Décider de l’ajout d’un parafoudre en fonction des caractéristiques du site et des équipements à protéger
Prévoir les modules de commande et de comptage en fonction des souhaits de confort et de suivi des consommations

Pour les professionnels de l’électricité et les responsables techniques, la richesse de la gamme de produits modulaires Legrand permet d’optimiser les installations en fonction des contraintes techniques (schémas de distribution, courants de court-circuit, sélectivité, coordination), mais aussi des attentes du client final (simplicité d’usage, possibilités d’extension, suivi énergétique, intégration à des systèmes de gestion technique de bâtiment, etc.). Dans tous les cas, la cohérence d’ensemble entre protections, commande, répartition et coffrets est la clé d’un tableau performant et durable.

Conclusion : l’expertise Materiels-electriques.fr au service de vos projets modulaires Legrand

Les produits modulaires Legrand constituent aujourd’hui la base de nombreuses installations électriques, qu’il s’agisse d’une maison individuelle, d’un immeuble de logements, d’un commerce ou d’un petit site industriel. En combinant les différentes familles de modules — protection, commande, répartition, comptage, coffrets et accessoires — il est possible de concevoir des tableaux électriques sûrs, évolutifs et parfaitement adaptés aux usages réels du bâtiment. La qualité de la gamme Legrand, alliée à une bonne conception, garantit une installation fiable sur le long terme.

Pour vous accompagner dans le choix de vos produits modulaires (disjoncteurs, interrupteurs différentiels, parafoudres, télérupteurs, contacteurs, minuteries, compteurs, coffrets, peignes et accessoires), le site materiels-electriques.fr met à votre disposition une large sélection de références pour le résidentiel, le tertiaire et l’industriel. N’hésitez pas à parcourir les différentes catégories, à comparer les caractéristiques et à demander conseil afin de définir la combinaison de produits modulaires Legrand la plus adaptée à votre projet d’installation ou de rénovation électrique.

Publié dans: Tableau électrique
