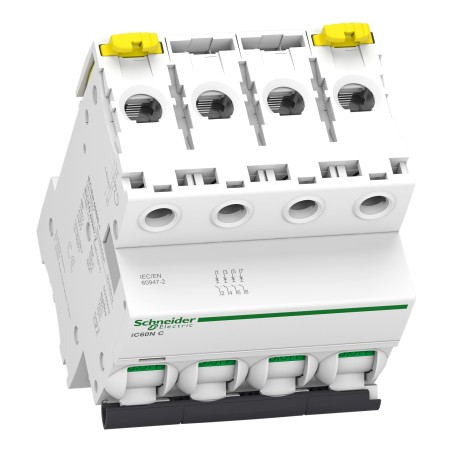

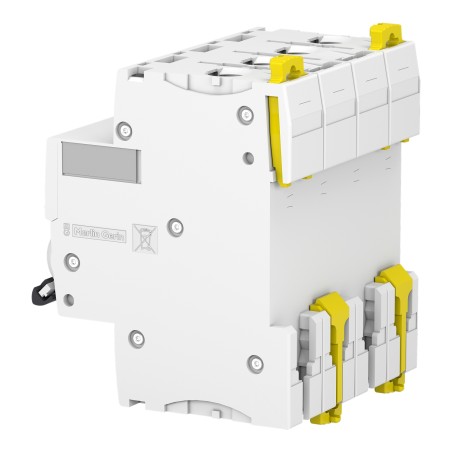

Disjoncteur Schneider 4P 32A iC60N Acti9 Courbe C 10kA - A9F74432

 IMPORTANT :  Cette référence est une référence Européenne, équivalent référence Française : A9F77432

Schneider A9F74432 - Disjoncteur 4P 32A iC60N Acti9 Courbe C 10kA

La gamme de solutions électriques modulaires de Schneider Electric couvre tous les besoins du résidentiel, tertiaire et industriel.

Disjoncteur miniature tétrapolaire Schneider Acti9 iC60N 4P 32 A courbe C, pouvoir de coupure 6 kA (EN 60898‑1) / 10 kA (EN 60947‑2), pour la protection des circuits triphasés 400 V en tertiaire et industriel.

Ce disjoncteur 4P 32 A protège les circuits contre les surcharges et courts‑circuits via un déclencheur thermomagnétique courbe C, une aptitude au sectionnement, la compatibilité avec accessoires Acti9, un montage modulaire 8 pas de 9 mm sur rail DIN et des bornes acceptant jusqu’à 35 mm² rigide.

Fiable et durable, le disjoncteur Acti9 iC60N A9F77432 assure une protection sélective et efficace des circuits triphasés, avec une large plage d’utilisations en environnement industriel et tertiaire.

E-catalogue Disjoncteur Schneider 4P 32A - A9F74432

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F77432

• Application : Distribution

• Gamme : Acti9

• Nom du produit : Acti9 iC60

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : iC60N

• Description des pôles : 4P

• Nombre de pôles protégés : 4

• [In] courant assigné d'emploi : 32 A

• Type de réseau : CA - CC

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure :

• 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1

• 36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 10 kA Icu à = 250 V CC conforme à EN/IEC 60947-2

• 10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 6 kA Icu à 440 V CA 50/60 Hz conforme à EN/IEC 60947-2

• Catégorie d'emploi : Catégorie A se conformer à EN 60947-2 - Catégorie A se conformer à IEC 60947-2

• Aptitude au sectionnement :

• CA conforme à EN 60898-1

• CA conforme à EN 60947-2

• CA conforme à CEI 60898-1

• CA conforme à IEC 60947-2

• Normes : EN 60947-2 - CEI 60898-1 - IEC 60947-2 - EN 60898-1

• Fréquence du réseau : 50/60 Hz

• Déclenchement magnétique : 8 x In +/- 20 %

• Classe de limitation : 3 se conformer à EN 60898-1 - 3 se conformer à CEI 60898-1

• [Ui] tension assignée d'isolement :

• 500 V CA 50/60 Hz se conformer à EN 60947-2

• 500 V CA 50/60 Hz se conformer à IEC 60947-2

• [Uimp] tension assignée de tenue aux chocs :

• 6 kV conforme à EN 60947-2

• 6 kV conforme à IEC 60947-2

• Coupure pleinement apparente : Mode commutation régulée

• Type de commande : Par maneton

• Signalisation locale : Signalisation de déclenchement

• Mode d'installation : Fixe

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas : OUI

• Pas de 9 mm : 8

• Hauteur : 85 mm

• largeur : 72 mm

• Profondeur : 78,5 mm

• Couleur : Blanc

• Durée de vie mécanique : 20000 cycle

• Durée de vie électrique : 10000 cycle

• Raccordement :

• Terminal simple (haut ou bas) 1…35 mm² rigide

• Terminal simple (haut ou bas) 1…25 mm² flexible

• Longueur de dénudage des fils : 14 mm for haut ou bas connection

• Couple de serrage : 3,5 N.m haut ou bas

• Protection différentielle : Bloc séparé

• Degré de protection IP : IP20 conforming to IEC 60529 - IP20 conforming to EN 60529

• Degré de pollution :

• 3 conforme à EN 60947-2

• 3 conforme à IEC 60947-2

• Catégorie de surtension : IV

• Tropicalisation : 2 se conformer à CEI 60068-1
