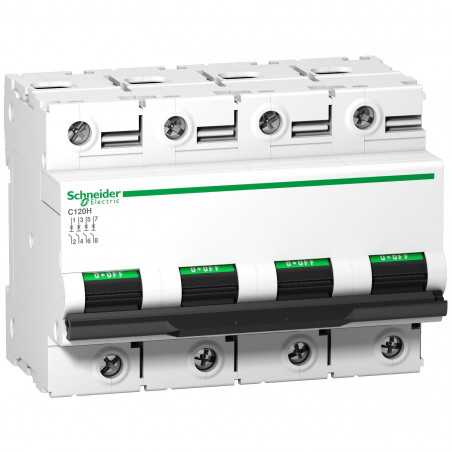

Disjoncteur C120H 4P 125A 15kA courbe C Schneider A9N18481

SCHNEIDER A9N18481 - Disjoncteur C120H 4P 125A 15kA courbe C

Acteur mondial majeur, Schneider Electric conçoit des solutions numériques innovantes pour la gestion de l’énergie et les automatismes, alliant performance et durabilité.

Acti9 C120H A9N18481 est un disjoncteur modulaire multistandard 4 pôles 125 A, courbe C, 15 kA, destiné à la protection et à la commande de circuits basse tension dans les installations tertiaires et industrielles.

Ce disjoncteur s’utilise pour protéger les circuits triphasés + neutre contre les surcharges et courts-circuits, avec comme principaux atouts une forte capacité de coupure 15 kA, une courbe C adaptée aux appels de courant usuels, une compatibilité avec de nombreux auxiliaires Acti9 et un montage rapide sur rail DIN.

En résumé, le disjoncteur SCHNEIDER A9N18481 offre une solution fiable et performante pour la protection, le sectionnement et le contrôle des circuits jusqu’à 125 A dans les tableaux de distribution professionnels ou industriels soumis à des courants de défaut élevés.

E catalogue Disjoncteur C120H 4P 125A 15kA courbe C - SCHNEIDER A9N18481

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9N18481

• Gamme produits : Acti9 C120H (disjoncteurs modulaires C120)

• Fonctions : Disjoncteur miniature multistandard pour protection contre les surcharges et courts-circuits, commande et isolement de circuits

• Nombre de modules : 4,5 à 6 modules selon normalisation (en pratique 4 pôles modulaires C120 sur rail DIN, largeur env. 54 à 72 mm)

• Nombre de pôles : 4P

• Nombre de pôles protégés : 4 pôles protégés

• Courant nominal : 125 A

• Type courbe : Courbe C

• Tension nominale : 400/415 V AC en réseau triphasé, jusqu’à 440 V AC et 500 V DC

• Type de tension : AC (courant alternatif) et possibilité d’utilisation en DC selon configuration

• Pouvoir de coupure EN : 15 kA selon EN/IEC 60898-1 (15000 A)

• Pouvoir de coupure IEC : 15 kA selon IEC/EN 60947-2

• Type connexion - raccordement : Bornes à vis / bornes à cage pour conducteurs rigides ou souples

• Section de raccordement : Typiquement 1,5 à 35 mm² (à vérifier selon notice Schneider pour C120H 125 A)

• Auxiliaires associables : Oui, compatible avec auxiliaires Acti9 (contacts auxiliaires, déclencheurs, bloc différentiel Vigi, etc.)

• Verrouillable : Verrouillage possible par accessoires (capot de verrouillage, cadenas via accessoire Acti9)

• Mode de pose : Montage sur rail DIN (TH35) dans coffrets et tableaux de distribution

• Hauteur : 130 mm

• Largeur : 72 mm

• Profondeur : 86 mm

• Couleur : Boîtier gris/blanc Acti9 avec levier de manœuvre vert

• Classe de protection (IP) : IP20

• Résistance aux chocs (IK) : IK02

• Temperature d'utilisation : Environ -25 °C à +70 °C

• Qualité du matériau : Enveloppe en plastique isolant haute performance, autoextinguible, classe d’isolation II

• Norme et certification : Conforme IEC/EN 60898-1 et IEC/EN 60947-2, marquage CE

• Garantie : 2 ans

• Utilisation recommande : Protection et commande de circuits triphasés jusqu’à 125 A dans bâtiments tertiaires, industriels, infrastructures et applications à fort pouvoir de coupure requis (15 kA)
