Différence entre disjoncteur et fusible : comment choisir la bonne protection électrique ?

Un fusible fond et se remplace. Un disjoncteur déclenche et se réarme. Les deux coupent un circuit en cas de surintensité, mais aucun ne remplace la protection différentielle 30 mA contre les défauts d’isolement.

Disjoncteur ou fusible : la différence à retenir avant d’ouvrir le tableau

Le fusible électrique est une cartouche contenant un élément qui fond lorsque le courant dépasse sa capacité pendant une durée suffisante. Le porte-fusible reçoit cette cartouche et assure son raccordement. Dans un tableau domestique, on parle aussi de coupe-circuit à fusible. Après fusion, la cartouche devient inutilisable.

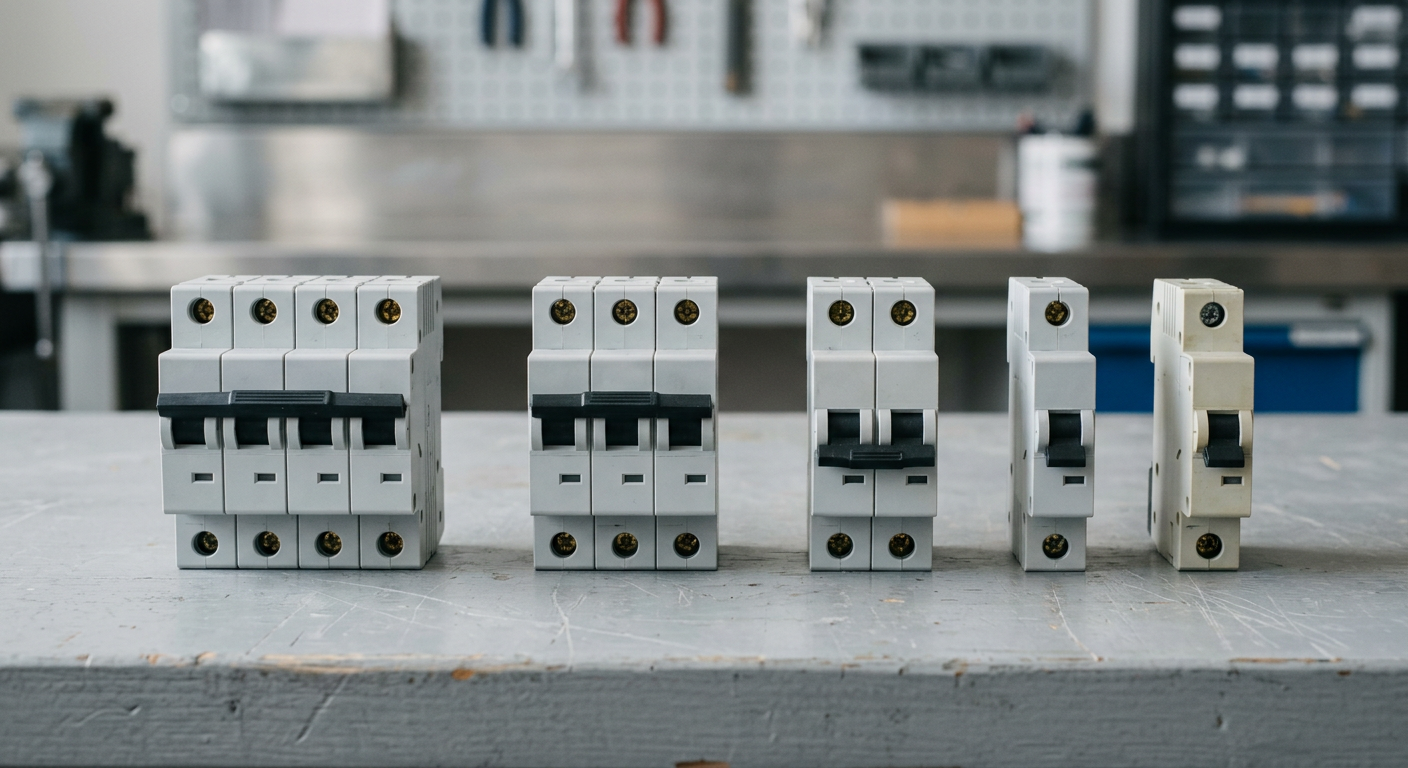

Un disjoncteur divisionnaire magnétothermique possède un déclencheur thermique pour les surcharges et un déclencheur magnétique pour les courts-circuits. Sa manette permet le réarmement après suppression du défaut. Fusible et disjoncteur ont donc un point commun : interrompre une surintensité avant qu’elle ne provoque un échauffement dangereux des conducteurs, dans les limites de leur dimensionnement.

Une surcharge apparaît lorsque les équipements demandent trop de courant au circuit. Un court-circuit correspond à une liaison de très faible impédance entre conducteurs de potentiels différents. Une fuite vers une masse métallique relève d’un défaut d’isolement : elle appelle une protection différentielle adaptée, associée à la mise à la terre.

L’expression « disjoncteur à fusible » entretient une confusion. On remplace une cartouche dans un porte-fusible, pas un « fusible pour disjoncteur » dans un disjoncteur divisionnaire. Repérez le nom et la fonction de l’appareil avant de chercher une pièce de remplacement.

Ce que protège chaque appareil dans le tableau électrique

Disjoncteurs et fusibles protègent les départs contre les surintensités. L’interrupteur différentiel compare les courants qui entrent et ressortent du circuit. Il coupe en présence d’un courant résiduel de défaut correspondant à ses caractéristiques. Ces fonctions sont complémentaires.

Appareil	Défaut visé	Après coupure	Place et limite
Fusible dans son porte-fusible	Surcharge et court-circuit selon catégorie et caractéristiques	Remplacer la cartouche après diagnostic	Départ d’un ancien tableau ; aucune fonction différentielle intégrée
Disjoncteur divisionnaire	Surcharge et court-circuit	Réarmer après suppression du défaut	Départ du circuit, associé au DDR ; calibre, courbe et pouvoir de coupure à vérifier
Interrupteur différentiel	Courant résiduel lié à un défaut d’isolement	Réarmer après recherche du défaut	En amont d’un groupe de départs ; aucune protection intégrée contre les surintensités
Disjoncteur différentiel	Surintensité et courant résiduel	Réarmer après identification de la cause	Combine les deux protections, notamment pour un circuit individuel ; caractéristiques à dimensionner ensemble

La sensibilité différentielle de 30 mA ne désigne pas le courant utilisable par les appareils. Le type AC détecte les défauts alternatifs sinusoïdaux ; le type A détecte aussi les défauts continus pulsés. Certains équipements imposent un autre type, notamment selon leur électronique de puissance. Le détail aide à choisir un interrupteur différentiel type A ou AC.

Quel calibre choisir selon le circuit et la section des conducteurs ?

Le calibre se choisit à partir du circuit réel, pas de la seule puissance de l’appareil acheté. Les repères suivants concernent des circuits terminaux usuels de logement, en cuivre et en monophasé. Les sections sont des minima et les limites de calibre des maxima, à confirmer selon longueur, mode de pose, charge et notice.

Circuit et appareil	Disjoncteur et section	DDR associé	Choix, exception et contrôle
Éclairage	10 A selon charge, ou 16 A maximum ; 1,5 mm²	30 mA, AC ou A si compatible avec les équipements	Vérifier puissance, appels de courant et nombre de points ; équipement particulier à étudier. Contrôler terre et raccordements.
Prises courantes	16 A maximum en 1,5 mm² ; 20 A maximum en 2,5 mm²	30 mA, AC ou A selon charges	Respectivement 8 ou 12 socles maximum ; circuit dédié cuisine limité à 6 en 2,5 mm². Contrôler section réelle et usages.
Lave-linge	20 A maximum ; 2,5 mm²	30 mA, type A	Circuit spécialisé ; calibre adapté à la notice sous ce plafond. Vérifier terre et repérage ; exigences particulières du fabricant à respecter.
Plaques de cuisson monophasées	32 A maximum ; 6 mm²	30 mA, type A	Circuit spécialisé cuisson, dimensionné selon alimentation et notice. Vérifier bornier et serrage ; ne pas transposer au triphasé.
Chauffe-eau électrique courant	20 A maximum ; 2,5 mm²	30 mA, AC ou A selon appareil et pilotage	Circuit spécialisé ; confirmer puissance, notice et contacteur éventuel. Contrôler sortie de câble et serrage. Un modèle thermodynamique nécessite une vérification spécifique.

Pour l’exemple d’éclairage ci-dessus, le Hager MFN710 est un disjoncteur 1P+N, courbe C, à vis. Son choix reste soumis aux conditions de cette ligne, à la compatibilité du tableau et au pouvoir de coupure nécessaire.

Un interrupteur différentiel de 40 ou 63 A se dimensionne pour l’ensemble des circuits en aval, jamais pour le seul lave-linge. La règle amont compare son courant assigné à celui de l’appareil général de commande et de protection. Le calcul aval additionne les calibres des disjoncteurs avec un coefficient de 1 pour chauffage direct, eau chaude sanitaire et recharge électrique, et de 0,5 pour les autres usages. Une production locale modifie ce dimensionnement. Respectez aussi la limite de huit circuits par DDR.

Remplacer un fusible par un disjoncteur : quels contrôles en rénovation ?

Remplacer un porte-fusible par un disjoncteur suppose d’identifier le départ, sa section réelle, son usage, le DDR amont et l’état du tableau. Le rail disponible ne prouve pas la compatibilité des peignes, bornes ou raccordements. Le remplacement d’un tableau électrique à fusibles concerne aussi le repérage des neutres et des conducteurs de protection.

Ne passez jamais d’un porte-fusible 16 A à un disjoncteur 20 A sans vérification de la section, de l’usage, du DDR et de l’état du tableau. Les conditions du tableau précédent doivent être réunies. Augmenter le calibre pour éviter les coupures peut laisser les conducteurs surchauffer.

Zoom réglementation : distinguer bâtiment neuf et installation existante

L’arrêté du 3 août 2016 portant réglementation des installations électriques des bâtiments d’habitation vise les bâtiments d’habitation neufs et leurs ouvrages de branchement. Il fixe notamment des objectifs de protection contre les contacts électriques et les surintensités. Son article 4 prévoit une présomption de satisfaction de ces objectifs avec les références normatives qu’il cite ; il admet aussi une norme équivalente assurant le même niveau de sécurité.

Un ancien tableau non modifié ne devient donc pas automatiquement à remplacer intégralement parce qu’une nouvelle édition paraît. Son état doit être évalué. En revanche, pour une installation neuve ou rénovation soumise au référentiel applicable, le périmètre des travaux et leur date de référence déterminent les prescriptions à retenir.

Références normatives et périmètre applicable

L’article 4 cite le titre 10 de la NF C 15-100 de 2002, sa mise à jour de 2005 et ses amendements A1 à A5 pour l’installation intérieure ; la NF C 14-100 de 2008 et ses amendements A1 à A3 concernent le branchement. Ce renvoi réglementaire ne se confond pas avec une obligation générale de moderniser tous les logements anciens.

La série NF C 15-100 de 2024 constitue depuis septembre 2025 la référence normative pour les installations neuves, extensions et modifications, y compris les parties existantes affectées. Elle comprend la NF C 15-100-1, exigences générales, et la NF C 15-100-10, habitation. Cette dernière prévoit des disjoncteurs pour la protection des circuits terminaux contre les surintensités. La série 2024 n’est pas citée dans l’arrêté précité : distinguez référence technique du projet et texte réglementaire.

Diagnostic après déclenchement ou fusion : trouver la cause avant de réarmer

Une coupure après utilisation simultanée de plusieurs appareils oriente vers une surcharge. Un disjoncteur qui retombe immédiatement peut signaler un court-circuit persistant. Un DDR qui déclenche oriente plutôt vers un défaut d’isolement ou un cumul de fuites. Ces indices guident le diagnostic sans prouver la cause.

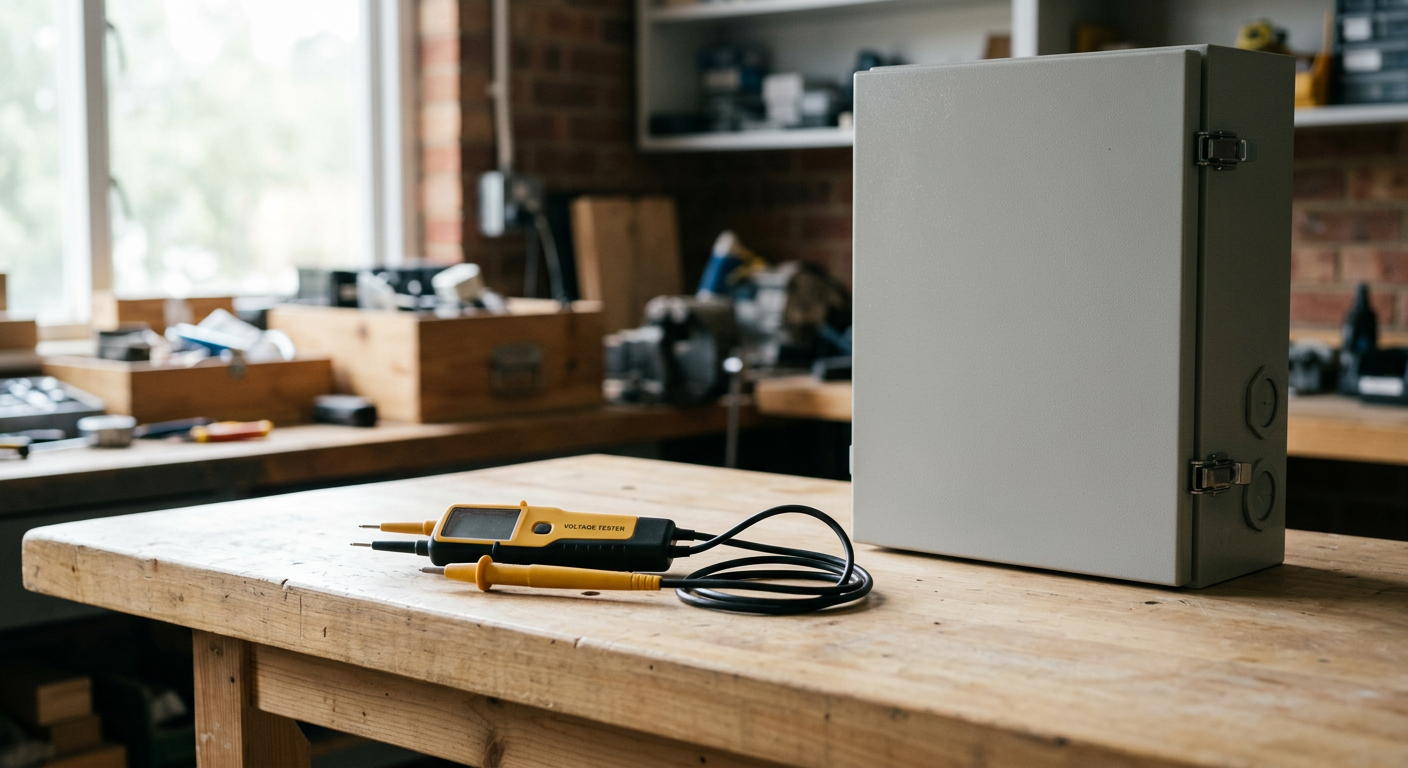

Le contrôle commence par le repérage du circuit et la déconnexion des charges accessibles. Avant toute intervention sur les conducteurs, l’alimentation est coupée, la remise sous tension empêchée et l’absence de tension vérifiée avec un VAT adapté. Une manette abaissée ne suffit pas à établir l’absence de tension.

Après suppression de la cause, une cartouche se remplace par le même type, format et calibre. Les vérifications portent sur la continuité du conducteur de protection PE, le serrage conforme aux notices, les traces d’échauffement, l’odeur anormale et l’étiquetage. La remise en service se fait avec les protections refermées et les charges réintroduites progressivement. Le bouton test du DDR s’utilise selon sa notice ; il ne contrôle pas la continuité de terre.

Précaution : confiez les modifications du tableau et les mesures électriques à un électricien compétent. Une fusion ou un déclenchement répété, une odeur de brûlé ou un échauffement impose de maintenir le départ concerné coupé et de faire rechercher le défaut. N’intervenez jamais vous-même sur les fusibles de branchement ENEDIS, le compteur ou un coffret de distribution publique : ces équipements relèvent du gestionnaire et des intervenants autorisés.

Publié dans: Tableau électrique
