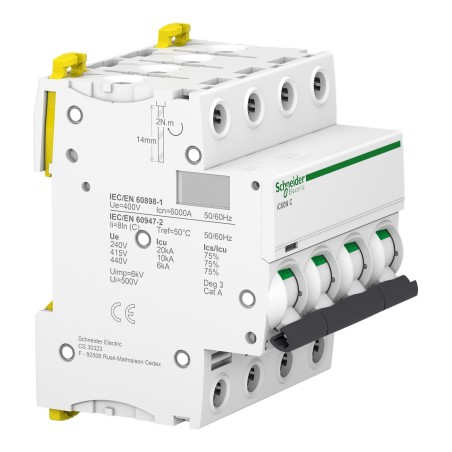

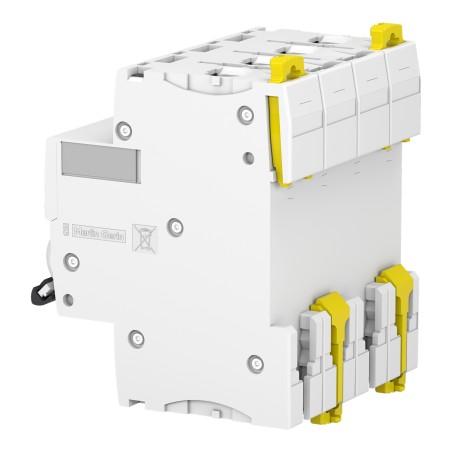

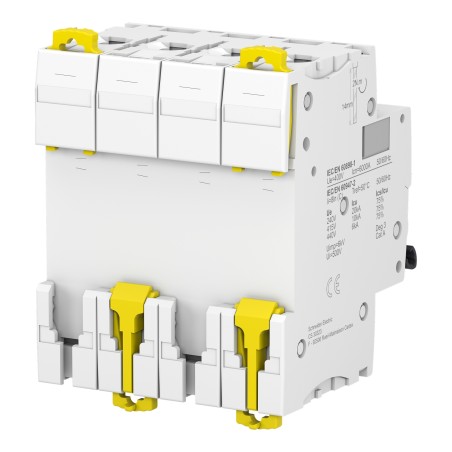

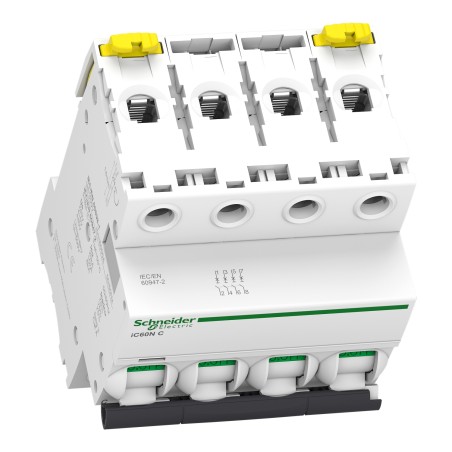

SCHNEIDER A9F74420 - Disjoncteur iC60N 4P 20A courbe C 10kA

Caractéristiques générales

Disjoncteur

Caractéristiques techniques

Fonction de l’appareil : Distribution

Gamme : Acti 9

Nom du produit : Acti 9 iC60

Fonction produit : Disjoncteur miniature

Nom de l'appareil : IC60N

Description des pôles : 4P

nombre de pôles protégés : 4

In courant assigné d'emploi : 20 A

Type de réseau : CC, CA

type de déclencheur : Thermique-magnétique

courbe de déclenchement : C

pouvoir de coupure :

6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2

Catégorie d'emploi :

Catégorie A se conformer à EN 60947-2

Catégorie A se conformer à IEC 60947-2

Aptitude au sectionnement :

Oui se conformer à EN 60898-1

Oui se conformer à EN 60947-2

Oui se conformer à IEC 60898-1

Oui se conformer à IEC 60947-2

Normes :

EN 60898-1

IEC 60898-1

EN 60947-2

IEC 60947-2

Labels qualité : NF

Fréquence du réseau : 50/60 Hz

déclenchement magnétique : 8 x In +/- 20 %

[Ics] pouvoir assigné de coupure de service en court-circuit :

15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

15 kA 75 % se conformer à IEC 60947-2 - 220...240 V CA 50/60 Hz

7,5 kA 75 % se conformer à IEC 60947-2 - 380...415 V CA 50/60 Hz

4,5 kA 75 % se conformer à IEC 60947-2 - 440 V CA 50/60 Hz

27 kA 75 % se conformer à IEC 60947-2 - 12…133 V CA 50/60 Hz

27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz

6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

10 kA 100 % se conformer à IEC 60947-2 - 180…250 V CC

10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC

classe de limitation :

3 se conformer à EN 60898-1

3 se conformer à IEC 60898-1

[Ui] tension d'isolement :

500 V CA 50/60 Hz se conformer à EN 60947-2

500 V CA 50/60 Hz se conformer à IEC 60947-2

[Uimp] tension assignée de tenue aux chocs :

6 kV se conformer à EN 60947-2

6 kV se conformer à IEC 60947-2

coupure pleinement apparente : Oui

Type de commande : Par maneton

Signalisation locale : Signalisation de déclenchement

Mode d'installation : Fixe

Support de montage : Rail DIN

compatibilité des répartiteur, peigne, jeu de barres

Haut ou bas: oui

pas de 9 mm : 8

Hauteur : 85 mm

Largeur : 72 mm

Profondeur : 78,5 mm

Poids : 0,5 kg

Couleur : Blanc

Endurance mécanique : 20000 cycle

endurance électrique : 10000 cycle

type de raccordement :

Terminal simple (haut ou bas) 1…25 mm² rigide

Terminal simple (haut ou bas) 1…16 mm² souple

Longueur de dénudage des fils : 14 mm pour haut ou bas connexion

Couple de serrage : 2 N.m haut ou bas

protection différentielle : Bloc séparé

Degré de protection IP :

IP20 se conformer à CEI 60529

IP20 se conformer à EN 60529

Degré de pollution :

3 se conformer à EN 60947-2

3 se conformer à IEC 60947-2

Catégorie de surtension : IV

Tropicalisation : 2 se conformer à IEC 60068-1

Humidité relative : 95 % à 55 °C

Altitude de fonctionnement : 0…2000 m

Température de fonctionnement : -35…70 °C

Température ambiante pour le stockage : -40…85 °C

Les références européennes ont un prix moins élevé.
Afin d'obtenir une installation électrique conformes, nous vous conseillons de ne pas les associés aux références Françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.
