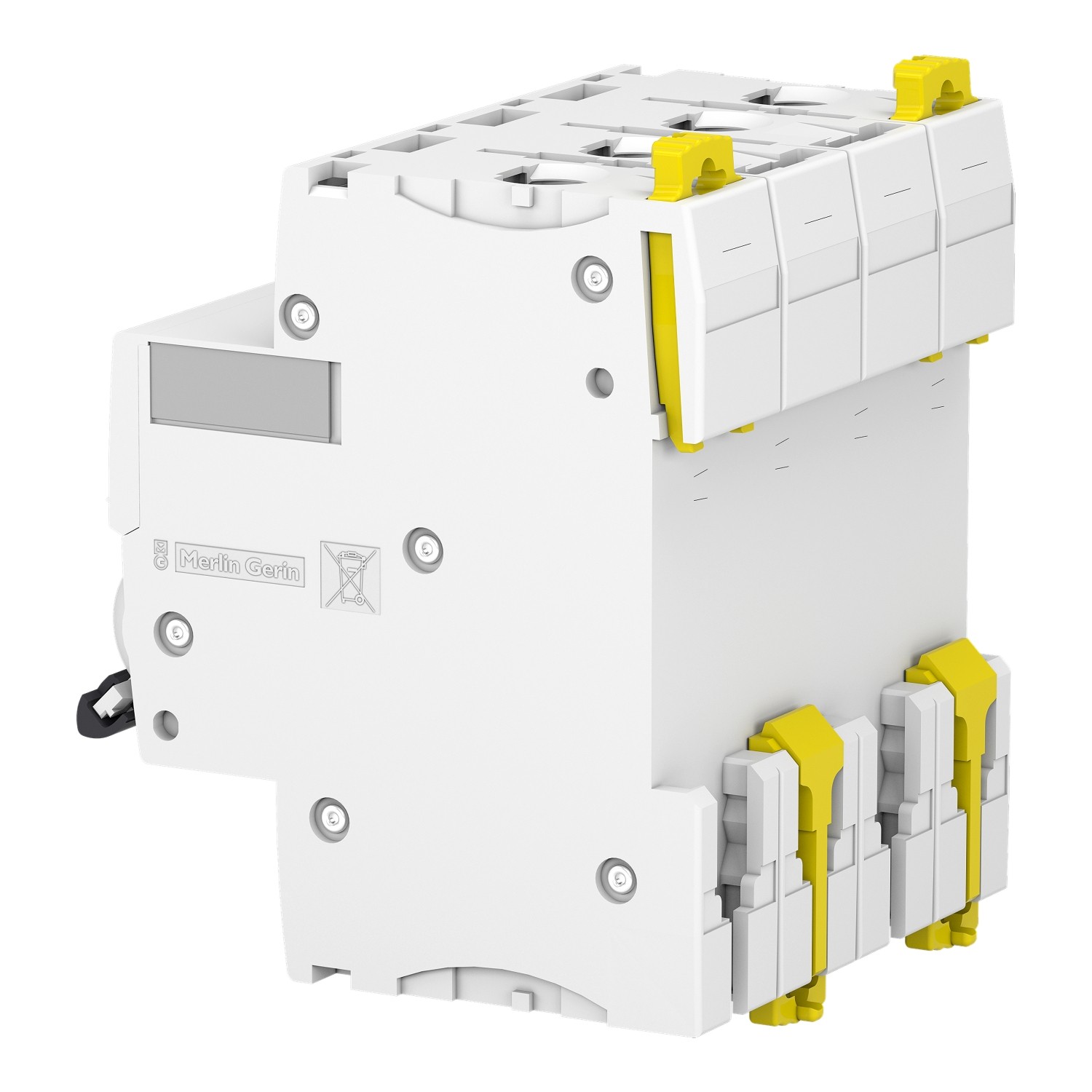

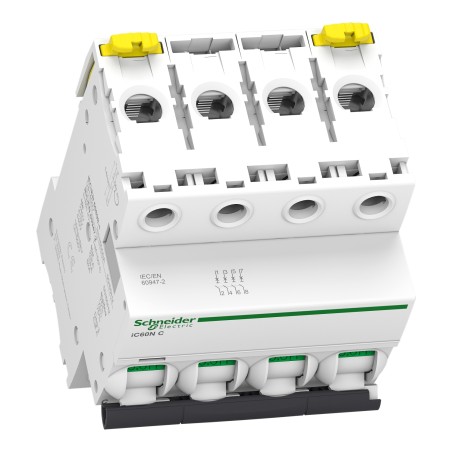

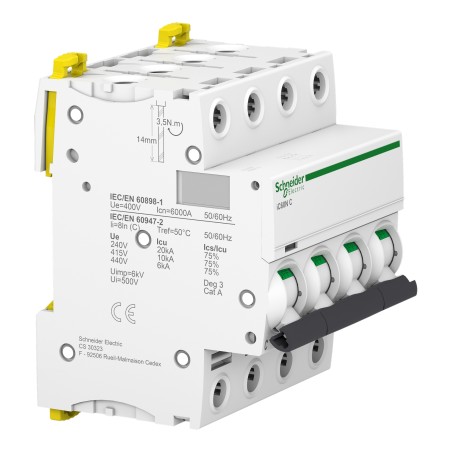

SCHNEIDER A9F74440 - Disjoncteur iC60N 4P 40A courbe C 10kA
Commandez avant 14h pour une expédition le jour même !
Disjoncteur, Acti9 iC60N, 4P, 40 A, courbe C, 6000 A (IEC 60898-1), 10 kA
IMPORTANT : Cette référence est une référence Européenne, équivalent référence Française : A9F77440
42,49 €
TTC
En achetant ce produit vous pouvez obtenir 42 points. Votre panier vous rapportera 42 points qui peuvent être converti en un bon de réduction de 0,84 €.
Paiement 100% sécurisé
Présentation
Caractéristiques générales
Disjoncteur
Caractéristiques techniques
Fonction de l’appareil : Distribution
Gamme : Acti 9
Nom du produit : Acti 9 iC60
Fonction produit : Disjoncteur miniature
Nom de l'appareil : IC60N
Description des pĂ´les : 4P
nombre de pôles protégés : 4
In courant assigné d'emploi : 40 A
Type de réseau : CC, CA
type de déclencheur : Thermique-magnétique
courbe de déclenchement : C
pouvoir de coupure :
6000 A Icn Ă 400 V CA 50/60 Hz se conformer Ă EN/CEI 60898-1
36 kA Icu Ă 12...60 V CA 50/60 Hz se conformer Ă EN/CEI 60947-2
10 kA Icu Ă 380...415 V CA 50/60 Hz se conformer Ă EN/CEI 60947-2
20 kA Icu Ă 220...240 V CA 50/60 Hz se conformer Ă EN/CEI 60947-2
6 kA Icu Ă 440 V CA 50/60 Hz se conformer Ă EN/CEI 60947-2
36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
10 kA Icu Ă <= 250 V CC se conformer Ă EN/CEI 60947-2
Catégorie d'emploi :
Catégorie A se conformer à EN 60947-2
Catégorie A se conformer à IEC 60947-2
aptitude au sectionnement :
Oui se conformer Ă EN 60898-1
Oui se conformer Ă EN 60947-2
Oui se conformer Ă IEC 60898-1
Oui se conformer Ă IEC 60947-2
Normes :
EN 60898-1
IEC 60947-2
EN 60947-2
IEC 60898-1
Labels qualité : NF
Fréquence du réseau : 50/60 Hz
déclenchement magnétique : 8 x In +/- 20 %
[Ics] pouvoir assigné de coupure de service en court-circuit :
15 kA 75 % se conformer Ă EN 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer Ă EN 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer Ă EN 60947-2 - 440 V CA 50/60 Hz
15 kA 75 % se conformer Ă IEC 60947-2 - 220...240 V CA 50/60 Hz
7,5 kA 75 % se conformer Ă IEC 60947-2 - 380...415 V CA 50/60 Hz
4,5 kA 75 % se conformer Ă IEC 60947-2 - 440 V CA 50/60 Hz
27 kA 75 % se conformer à IEC 60947-2 - 12…133 V CA 50/60 Hz
27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz
6000 A 100 % se conformer Ă EN 60898-1 - 400 V CA 50/60 Hz
6000 A 100 % se conformer Ă IEC 60898-1 - 400 V CA 50/60 Hz
10 kA 100 % se conformer à IEC 60947-2 - 180…250 V CC
10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC
classe de limitation :
3 se conformer Ă EN 60898-1
3 se conformer Ă IEC 60898-1
[Ui] tension d'isolement :
500 V CA 50/60 Hz se conformer Ă EN 60947-2
500 V CA 50/60 Hz se conformer Ă IEC 60947-2
[Uimp] tension assignée de tenue aux chocs :
6 kV se conformer Ă EN 60947-2
6 kV se conformer Ă IEC 60947-2
coupure pleinement apparente : Oui
Type de commande : Par maneton
Signalisation locale : Signalisation de déclenchement
Mode d'installation : Fixe
Support de montage : Rail DIN, compatibilité des répartiteur, peigne, jeu de barres
Haut ou bas: oui
pas de 9 mm : 8
Hauteur : 85 mm
Largeur : 72 mm
Profondeur : 78,5 mm
Couleur : Blanc
Endurance mécanique : 20000 cycle
endurance Ă©lectrique : 10000 cycle
type de raccordement :
Terminal simple (haut ou bas) 1…35 mm² rigide
Terminal simple (haut ou bas) 1…25 mm² souple
Longueur de dénudage des fils : 14 mm pour haut ou bas connexion
Couple de serrage : 3,5 N.m haut ou bas
protection différentielle : Bloc séparé
Degré de protection IP :
IP20 se conformer Ă CEI 60529
IP20 se conformer Ă EN 60529
Degré de pollution :
3 se conformer Ă EN 60947-2
3 se conformer Ă IEC 60947-2
Catégorie de surtension : IV
Tropicalisation : 2 se conformer Ă IEC 60068-1
Humidité relative : 95 % à 55 °C
Altitude de fonctionnement : 0…2000 m
Température de fonctionnement : -35…70 °C
Température ambiante pour le stockage : -40…85 °C
Les références européennes ont un prix moins élevé.
Afin d'obtenir une installation électrique conformes, nous vous conseillons de ne pas les associés aux références Françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.
