Prismaset XS coffret 2 rangées de 24 Modules LVSXT224

SCHNEIDER LVSXT224 - Prismaset XS coffret 2 rangées de 24 Modules

Acteur mondial majeur, Schneider Electric conçoit des solutions numériques innovantes pour la gestion de l’énergie et les automatismes, alliant performance et durabilité.

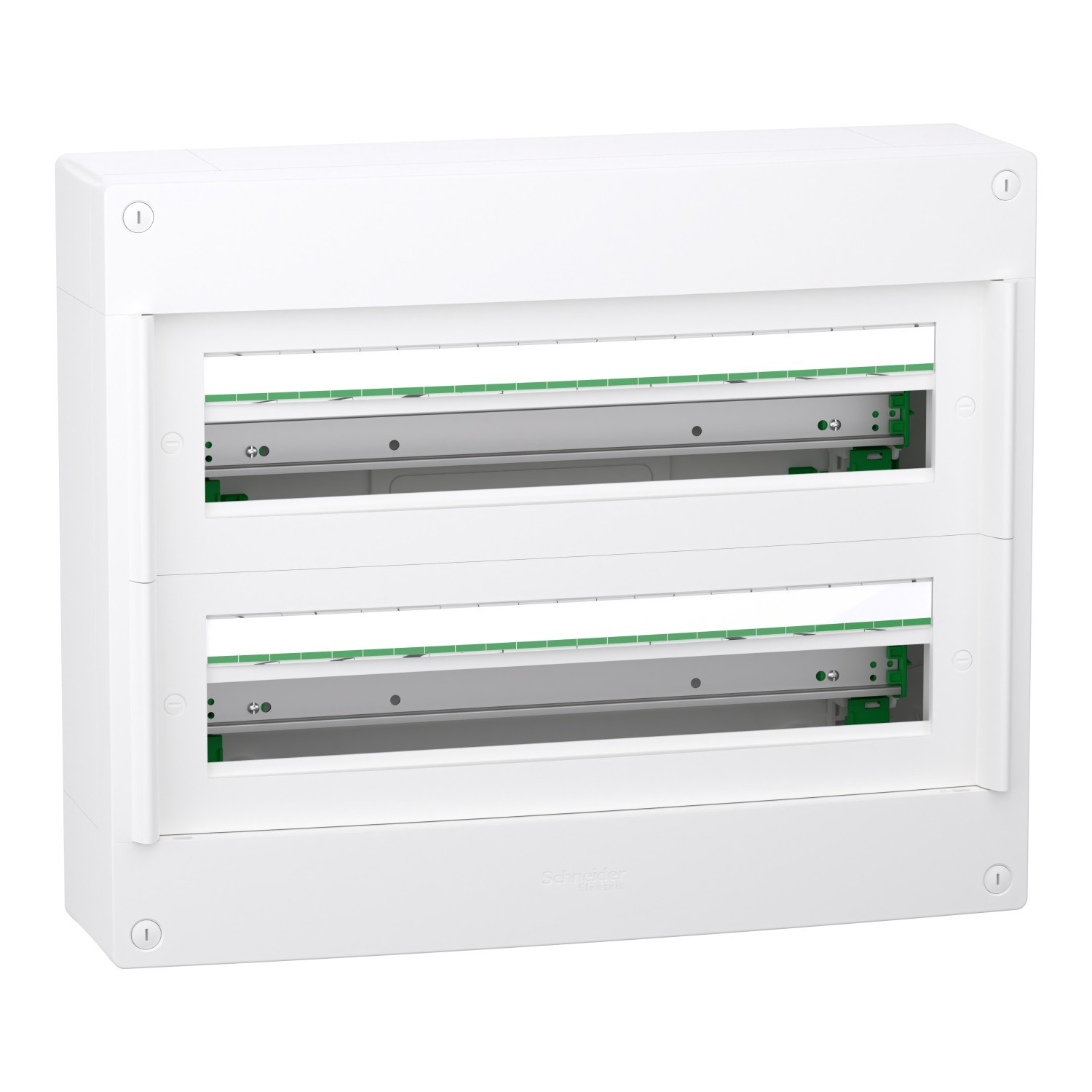

LVSXT224 est un coffret de distribution modulaire PrismaSeT XS en plastique, en saillie, avec 2 rangées de 24 modules de 18 mm, livré sans porte, destiné aux installations résidentielles et petits bâtiments.

Ce coffret s’utilise pour regrouper et protéger l’appareillage modulaire jusqu’à 48 modules de 18 mm, avec comme principaux atouts son montage en saillie, sa classe d’isolation II, son indice IP30 (IP40 avec porte) et son bornier de terre intégré 24 départs pour un câblage simple et sécurisé.

En résumé, LVSXT224 offre une solution pratique, évolutive et robuste pour la distribution électrique des logements et petits bâtiments, garantissant une mise en œuvre aisée et une bonne protection mécanique IK08 (IK09 avec porte).

E catalogue Prismaset XS coffret 2 rangées de 24 Modules - SCHNEIDER LVSXT224

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : LVSXT224

• Gamme produits : PrismaSeT XS

• Fonctions : coffret de distribution pour appareillage modulaire et répartition électrique jusqu’à 125 A

• Nombres de rangées : 2 rangées horizontales

• Entraxe entre le rails : entraxe standard PrismaSeT XS conçu pour modules 18 mm (compatible rail DIN)

• Nombres de modules de 18mm par rangée : 24 modules

• Nombres de modules de 18mm total : 48 modules

• Mode de pose : montage en saillie sur paroi

• Hauteur : 450 mm environ

• Largeur : 550 mm

• Profondeur : 148 mm Porte fournie : non, coffret livré sans porte, portes pleines ou transparentes disponibles en option

• Couleur : blanc RAL 9003 pour habillage et plaque avant

• Résistance aux chocs (IK) : IK08 sans porte, IK09 avec porte optionnelle

• Classe de protection (IP) : IP30 sans porte, IP40 avec porte optionnelle

• Matériau du boitier : coffret plastique thermoplastique auto extinguible classe II

• Borne de mise à la terre : 1 bornier terre 24 départs (3 x 25 mm² + 21 x 4 mm²) fourni

• Borne à conducteur neutre et phase : bornes neutre et phase non intégrées d’origine, à ajouter via borniers Resi9 ou accessoires compatibles

• Usage intérieur ou extérieur : usage intérieur en environnement résidentiel et petits bâtiments

• Norme et certification : coffret de distribution basse tension PrismaSeT XS conforme aux exigences de la distribution terminale (classe II, IP30/IP40, IK08/IK09, Ui 400 V, In 125 A)

• Garantie : 2 ans

• Utilisation recommande : distribution et protection de circuits dans logements, petits bâtiments tertiaires et applications de répartition jusqu’à 125 A nécessitant 2 rangées de 24 modules en saillie.

Fiche produit Prismaset XS coffret 2 rangées de 24 Modules - SCHNEIDER LVSXT224
