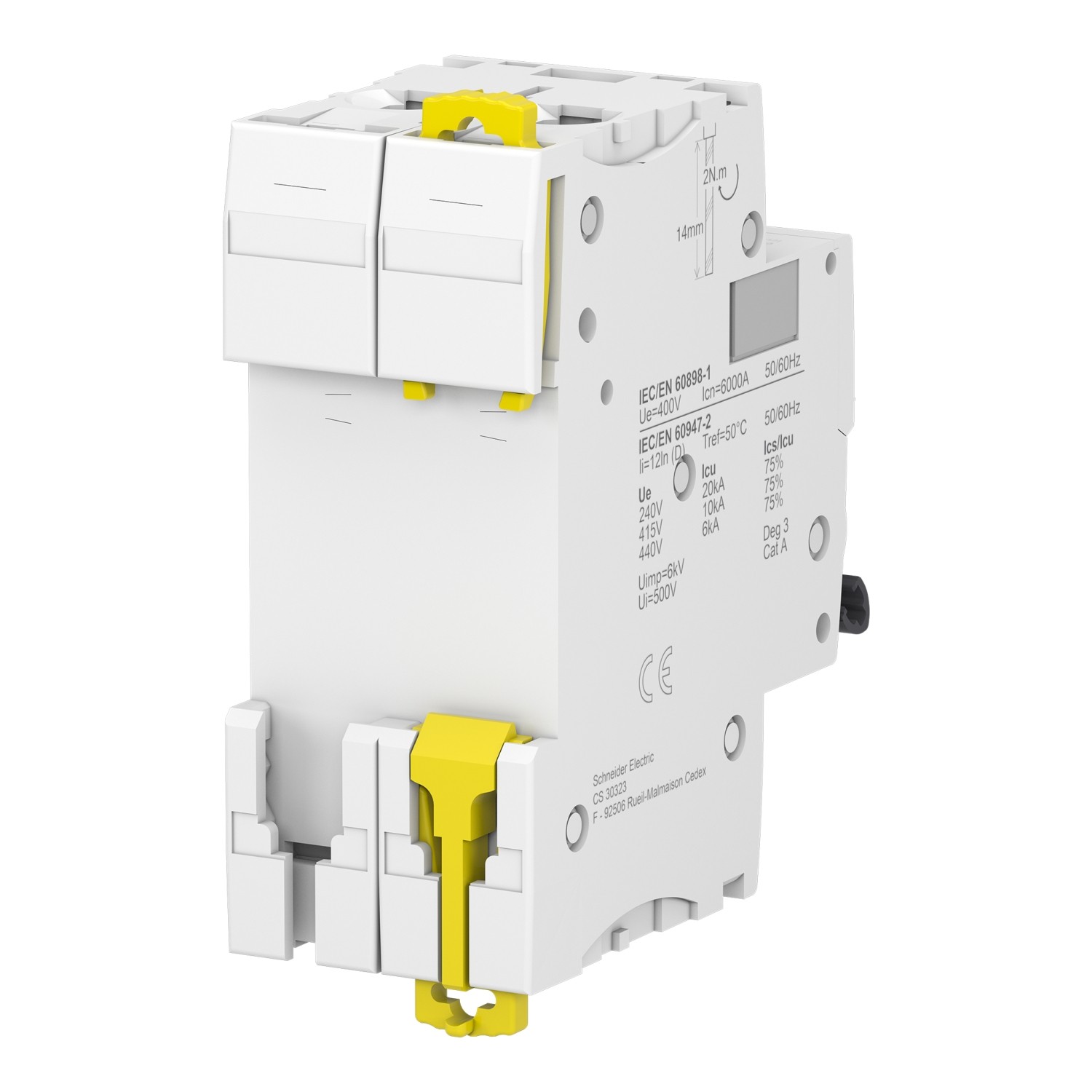

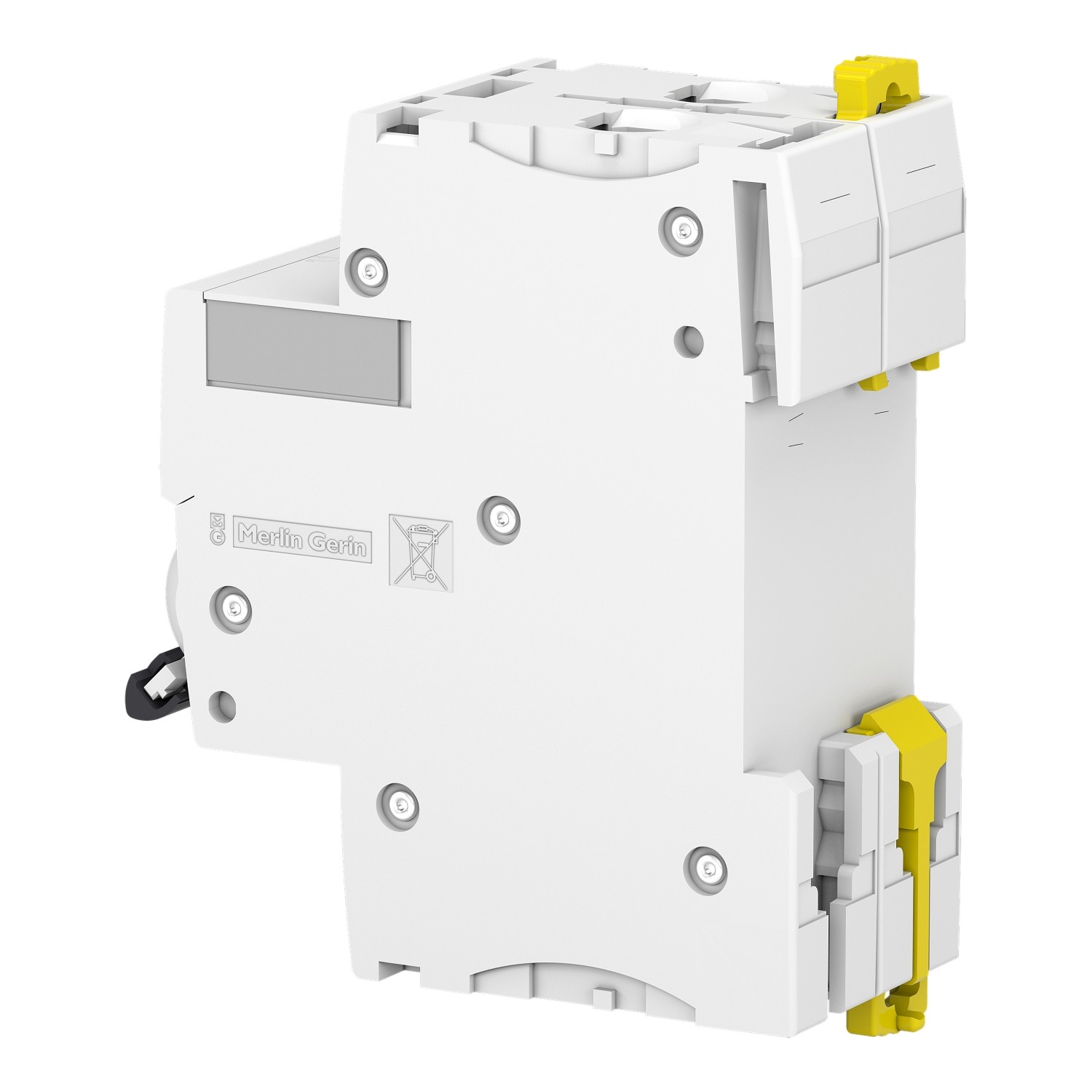

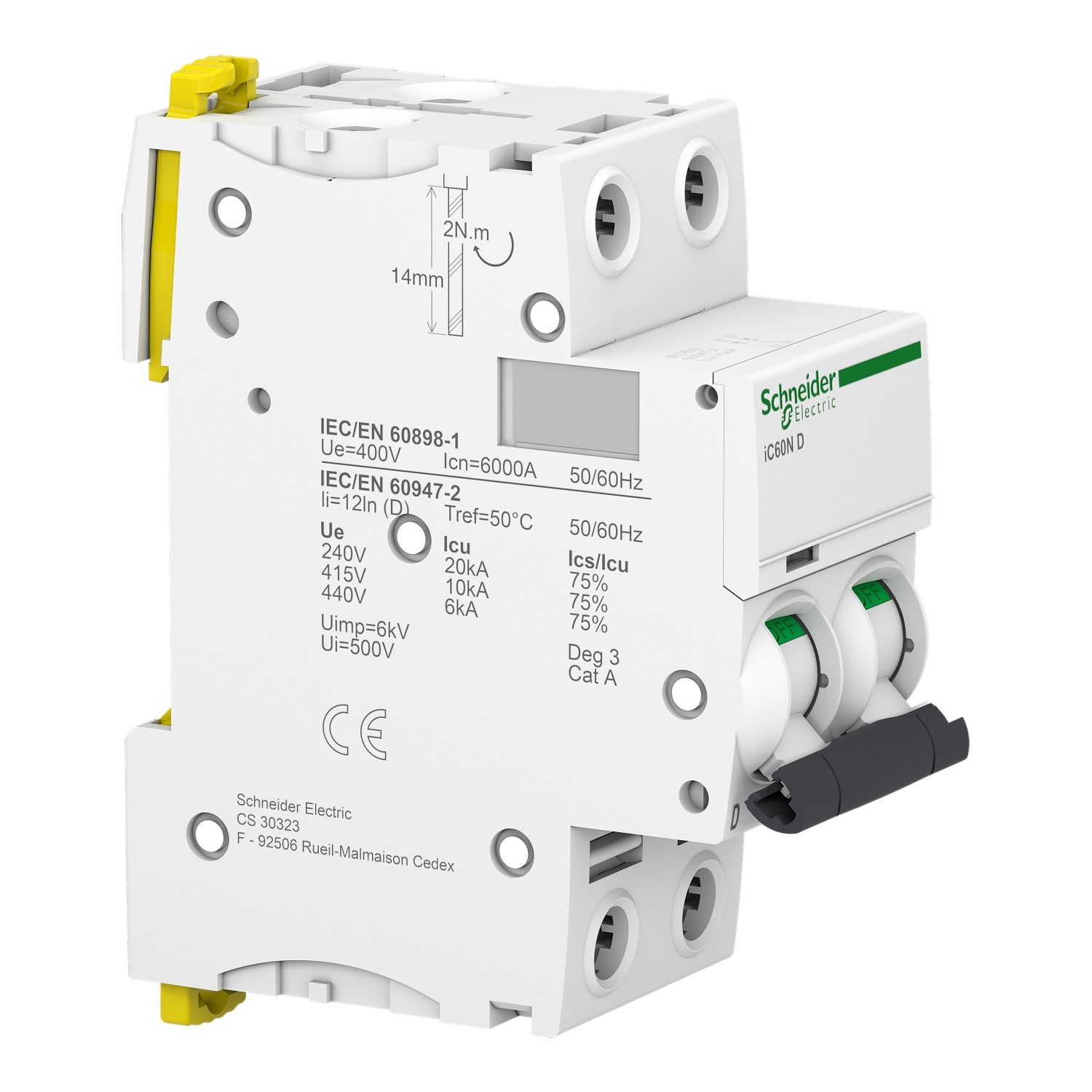

Disjoncteur IC60N 2P 10A 10kA courbe D Schneider A9F75210

SCHNEIDER A9F75210 - Disjoncteur IC60N 2P 10A 10kA courbe D

Schneider Electric, groupe français mondialement reconnu, met la technologie numérique au service de la performance énergétique et de la durabilité.

L’Acti9 iC60N A9F75210 est un disjoncteur miniature modulaire 2P 10 A courbe D destiné à la protection des circuits en applications tertiaires et industrielles jusqu’à 400 V AC.

Ce disjoncteur s’utilise pour la protection, la coupure et le sectionnement des lignes 2 pôles avec des appels de courant élevés (courbe D), en offrant une forte capacité de coupure jusqu’à 10 kA, un système VisiTrip/VisiSafe pour une maintenance rapide et sûre, et la possibilité d’ajouter facilement des auxiliaires et blocs différentiels pour la commande et la surveillance à distance.

En résumé, l’Acti9 iC60N A9F75210 est une solution fiable, performante et évolutive pour sécuriser les circuits 10 A en tertiaire et petit industriel, en garantissant continuité de service et haut niveau de protection.

E catalogue Disjoncteur IC60N 2P 10A 10kA courbe D - Schneider A9F75210

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75210

• Gamme produits : Acti9 iC60N

• Fonctions : protection contre les surcharges et courts circuits, coupure et sectionnement des circuits 2P, signalisation locale de défaut par indicateur de déclenchement

• Nombre de modules : 4 pas de 9 mm

• Nombre de pôles : 2

• Nombre de pôles protégés : 2

• Courant nominal : 10 A

• Type courbe : D (fort courant d’appel, 10 à 20 In typiquement)

• Tension nominale : jusqu’à 400 V AC en réseau 50/60 Hz suivant les normes EN/IEC 60898 1 et 60947 2

• Type de tension : AC 50/60 Hz

• Pouvoir de coupure EN : 6000 A Icn à 400 V AC selon EN/IEC 60898 1

• Pouvoir de coupure IEC : jusqu’à 10 kA Icu à 380…415 V AC et 20 kA à 220…240 V AC selon EN/IEC 60947 2

• Type connexion - raccordement : bornes à vis type terminal simple haut ou bas, compatibles peignes de répartition Acti9

• Section de raccordement : fils rigides 1 à 25 mm² ou souples 1 à 16 mm² avec longueur de dénudage 14 mm

• Auxiliaires associables : blocs différentiels Vigi, contacts auxiliaires, déclencheurs, dispositifs de signalisation et de commande à distance de la gamme Acti9 iC60

• Verrouillable : commandable et verrouillable via accessoires de verrouillage frontaux de la gamme Acti9 (verrouillage par cadenas ou dispositif dédié)

• Mode de pose : montage fixe sur rail DIN en tableau électrique

• Hauteur : 85 mm

• Largeur : 36 mm (4 modules de 9 mm)

• Profondeur : 78,5 mm

• Couleur : blanc avec manette frontale caractéristique de la gamme Acti9

• Classe de protection (IP) : IP20 en face avant en montage dans enveloppe appropriée

• Résistance aux chocs (IK) : IK02 typique pour appareillage modulaire Acti9 iC60N

• Temperature d'utilisation : de  25 °C à +60 °C en service selon caractéristiques de la gamme iC60N

• Qualité du matériau : boîtier isolant moulé auto extinguible haute tenue mécanique pour appareillage modulaire basse tension

• Norme et certification : conforme EN 60898 1, IEC 60898 1, EN 60947 2 et IEC 60947 2 avec aptitude au sectionnement industriel

• Garantie : 2 ans

• Utilisation recommande : protection et commande de circuits de distribution terminale 10 A en bâtiments tertiaires et industriels, notamment pour charges à fort courant d’appel (moteurs, transformateurs, luminaires spécifiques) nécessitant une courbe D et une forte capacité de coupure.
