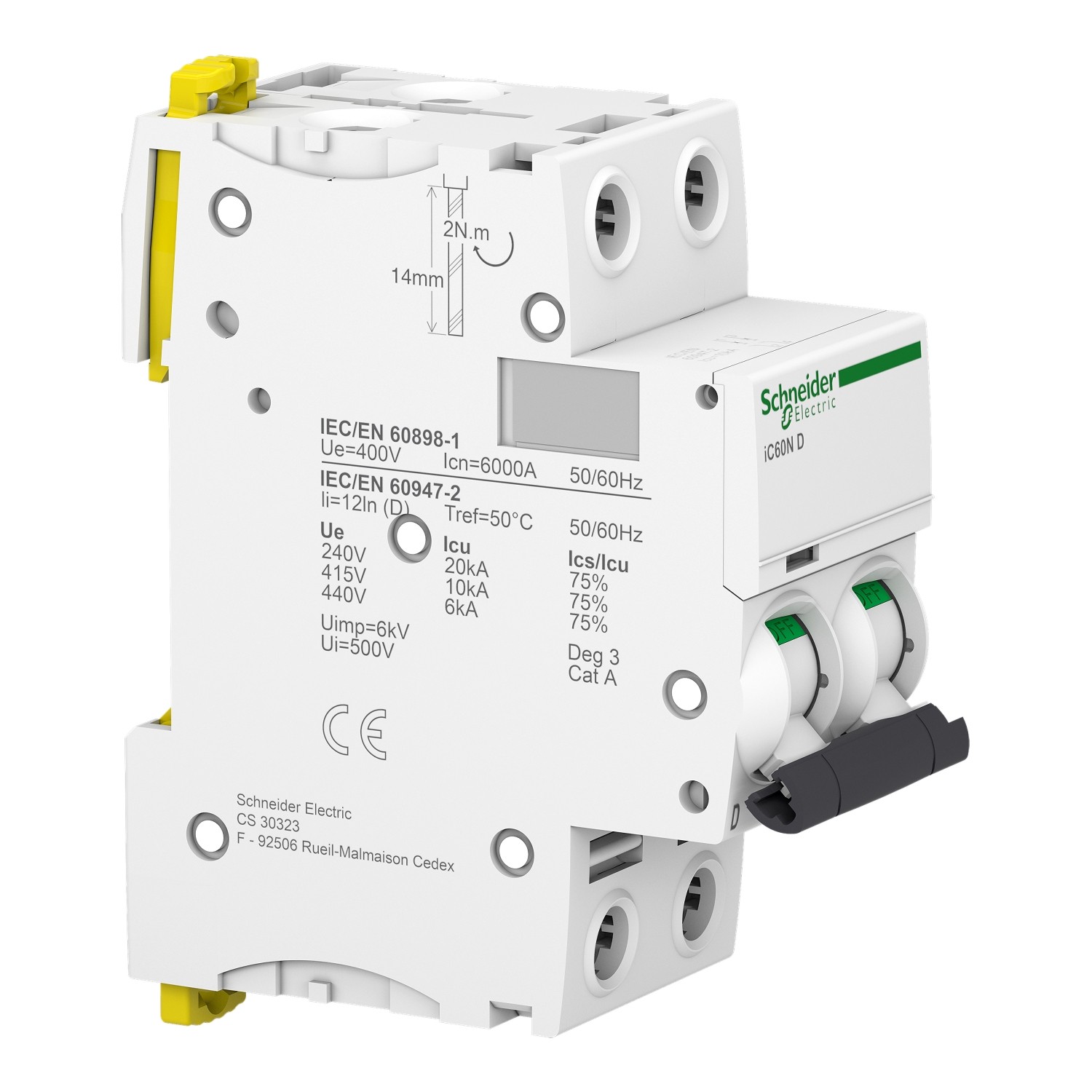

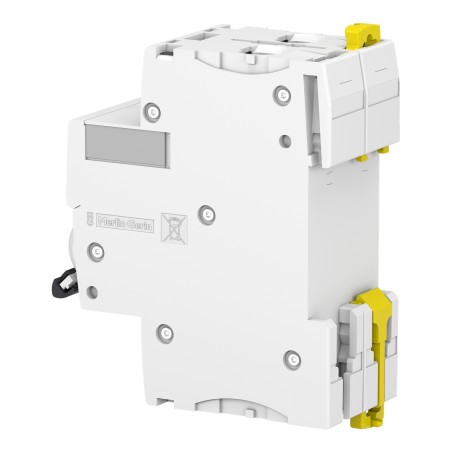

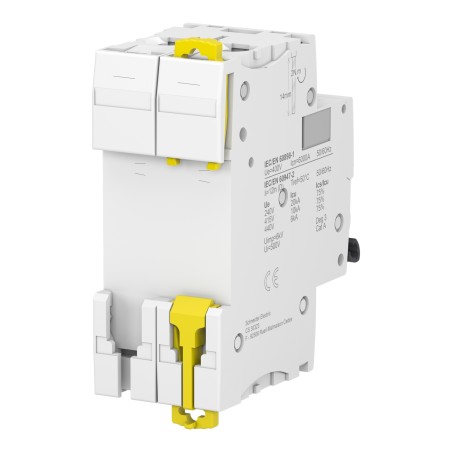

Disjoncteur IC60N 2P 16A 10kA courbe D Schneider A9F75216

SCHNEIDER A9F75216 - Disjoncteur IC60N 2P 16A 10kA courbe D

Schneider Electric est une entreprise française de renommée mondiale, experte en solutions numériques d’énergie et d’automatismes, engagée dans l’efficacité énergétique et la durabilité, présente dans plus de 100 pays.

L’Acti9 iC60N A9F75216 est un disjoncteur miniature modulaire 2P 16 A courbe D conçu pour la protection des circuits basse tension en environnements tertiaires et industriels.

Ce disjoncteur s’utilise pour protéger, commander et sectionner des circuits 2 pôles jusqu’à 16 A, avec comme avantages sa forte capacité de coupure (6 kA EN 60898-1, jusqu’à 10–20 kA selon IEC 60947-2), sa sélectivité accrue de courbe D pour charges à fort courant d’appel et sa compatibilité avec les accessoires Acti9.

En résumé, l’Acti9 iC60N A9F75216 est une solution fiable et performante pour la protection de départs 2P 16 A fortement sollicités dans les installations tertiaires et industrielles.

E catalogue Disjoncteur IC60N 2P 16A 10kA courbe D - Schneider A9F75216

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75216

• Gamme produits : Acti9 iC60N

• Fonctions : disjoncteur miniature pour protection contre les surcharges et courts-circuits avec fonction de sectionnement et commande locale

• Nombre de modules : 4 pas de 9 mm

• Nombre de pôles : 2

• Nombre de pôles protégés : 2

• Courant nominal : 16 A

• Type courbe : D

• Tension nominale : jusqu’à 400 V CA en utilisation standard bâtiments tertiaires et industriels

• Type de tension : CA et CC selon configurations de réseau Acti9 iC60N

• Pouvoir de coupure EN : 6000 A Icn à 400 V CA 50/60 Hz selon EN 60898-1

• Pouvoir de coupure IEC : jusqu’à 10 kA Icu à 380–415 V CA et 20 kA Icu à 220–240 V CA selon EN/IEC 60947-2, avec valeurs plus élevées à basse tension (12–60 V CA)

• Type connexion - raccordement : bornes à vis à terminal simple haut ou bas pour conducteurs rigides ou souples

• Section de raccordement : rigide 1 à 25 mm² et souple 1 à 16 mm² en haut ou en bas

• Auxiliaires associables : blocs différentiels séparés, contacts auxiliaires, déclencheurs et accessoires de la gamme Acti9 compatibles iC60N

• Verrouillable : maneton verrouillable par accessoires de condamnation adaptés Acti9 iC60N

• Mode de pose : montage fixe sur rail DIN en coffret ou tableau électrique

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 78,5 mm

• Couleur : blanc avec maneton Acti9

• Classe de protection (IP) : IP20 en face avant en montage dans coffret

• Résistance aux chocs (IK) : IK03 typique des disjoncteurs modulaires Acti9 iC60N

• Temperature d'utilisation : environ de −25 °C à +60 °C en service selon caractéristiques Acti9 iC60N

• Qualité du matériau : boîtier isolant thermoplastique auto-extinguible pour appareillage modulaire basse tension

• Norme et certification : conforme EN 60898-1 IEC 60898-1 EN 60947-2 IEC 60947-2 avec aptitude au sectionnement

• Garantie : 2 ans

• Utilisation recommande : protection et commande de circuits 2P 16 A courbe D alimentant charges à fort courant d’appel (moteurs, transformateurs, équipements tertiaires spécifiques) dans bâtiments tertiaires et installations industrielles légères
