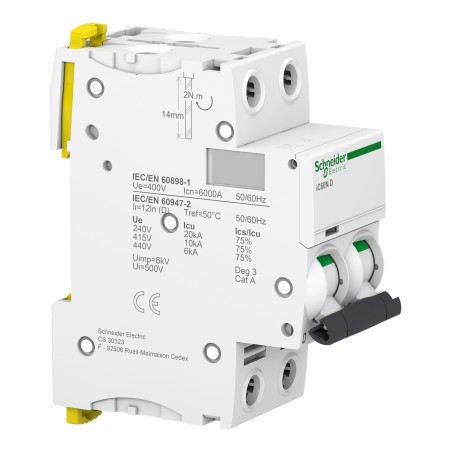

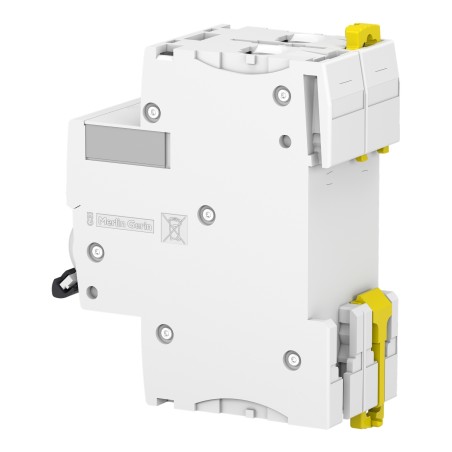

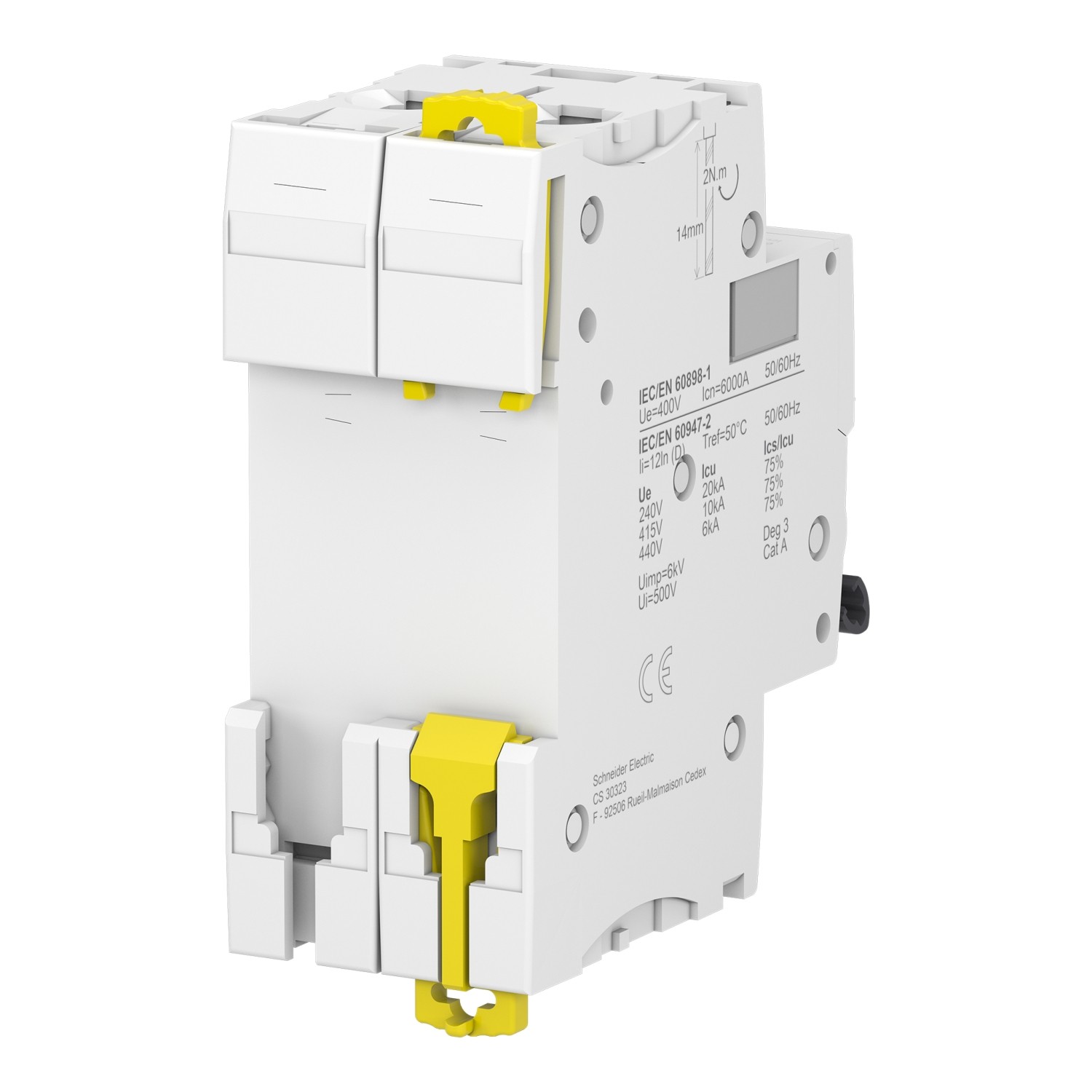

Disjoncteur IC60N 2P 32A 10kA courbe D Schneider A9F75232

SCHNEIDER A9F75232 - Disjoncteur IC60N 2P 32A 10kA courbe D

Schneider Electric est un leader français des technologies numériques de l’énergie et des automatismes, opérant dans plus de 100 pays à travers le monde.

L’Acti9 iC60N A9F75232 est un disjoncteur miniature 2P 32 A courbe D conçu pour la protection des circuits en distribution tertiaire et industrielle contre les surcharges et les courts‑circuits.

Ce disjoncteur s’utilise pour la protection et le sectionnement de départs monophasés 230/400 V en tertiaire, avec comme atouts sa courbe D adaptée aux forts appels de courant (moteurs, transformateurs), son pouvoir de coupure 6000 A EN 60898‑1 / jusqu’à 10 kA IEC 60947‑2 et sa compatibilité avec les auxiliaires et blocs différentiels Vigi iC60.

En résumé, l’Acti9 iC60N A9F75232 est une solution fiable, sélective et évolutive pour sécuriser les circuits 32 A à forts courants d’appel dans les installations tertiaires et industrielles.

E catalogue Disjoncteur IC60N 2P 32A 10kA courbe D - Schneider A9F75232

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75232

• Gamme produits : Acti9 iC60N

• Fonctions : protection magnétothermique des circuits contre les surcharges et courts circuits avec fonction de sectionnement et signalisation Visitrip

• Nombre de modules : 2 modules de 18 mm (4 pas de 9 mm)

• Nombre de pôles : 2

• Nombre de pôles protégés : 2

• Courant nominal : 32 A

• Type courbe : D

• Tension nominale : 230/400 V CA pour réseaux AC et compatibilité AC/DC selon applications de la gamme iC60N

• Type de tension : AC/DC

• Pouvoir de coupure EN : 6000 A à 400 V CA selon EN/IEC 60898 1

• Pouvoir de coupure IEC : jusqu’à 10 kA selon IEC 60947 2 suivant tension d’utilisation

• Type connexion - raccordement : bornes à vis pour raccordement direct et peignes Acti9 (haut ou bas)

• Section de raccordement : 1 à 35 mm² rigide et 1 à 25 mm² souple avec longueur de dénudage 14 mm

• Auxiliaires associables : blocs différentiels Vigi iC60 et auxiliaires de signalisation et de commande Acti9 (contacts auxiliaires, déclencheurs, etc.)

• Verrouillable : verrouillage possible par accessoires de condamnation Acti9 sur la manette

• Mode de pose : montage fixe sur rail DIN en tableau électrique

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 78,5 mm

• Couleur : blanc

• Classe de protection (IP) : IP20 en face avant en coffret

• Temperature d'utilisation : typiquement de  25 °C à +60 °C en service selon spécifications Acti9 iC60N

• Qualité du matériau : boîtier isolant plastique auto extinguible pour appareillage modulaire basse tension

• Norme et certification : conforme EN/IEC 60898 1 et EN/IEC 60947 2 avec marquage CE pour applications tertiaires et industrielles

• Garantie : 2 ans

• Utilisation recommande : protection et commande de circuits 32 A à forts appels de courant (moteurs, groupes de ventilation, pompes, équipements tertiaires) en tableaux de distribution tertiaire et industrielle
