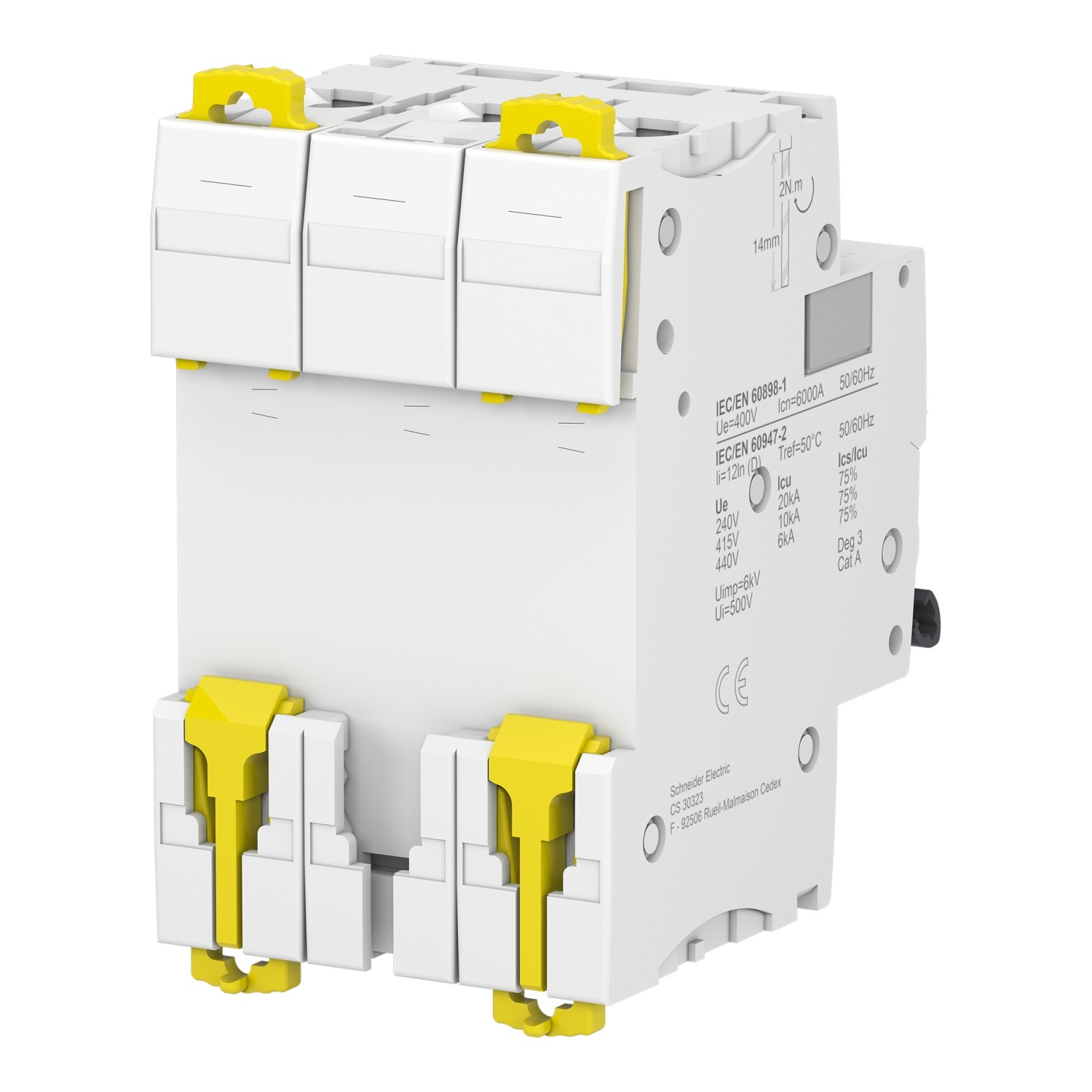

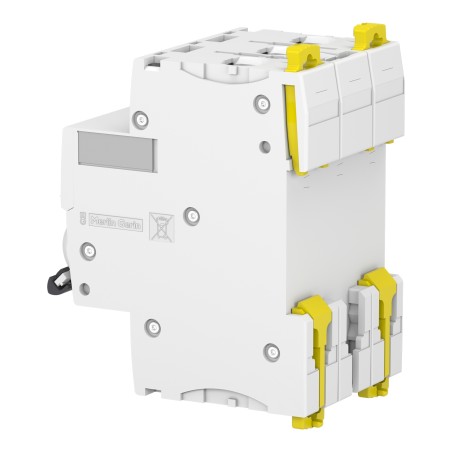

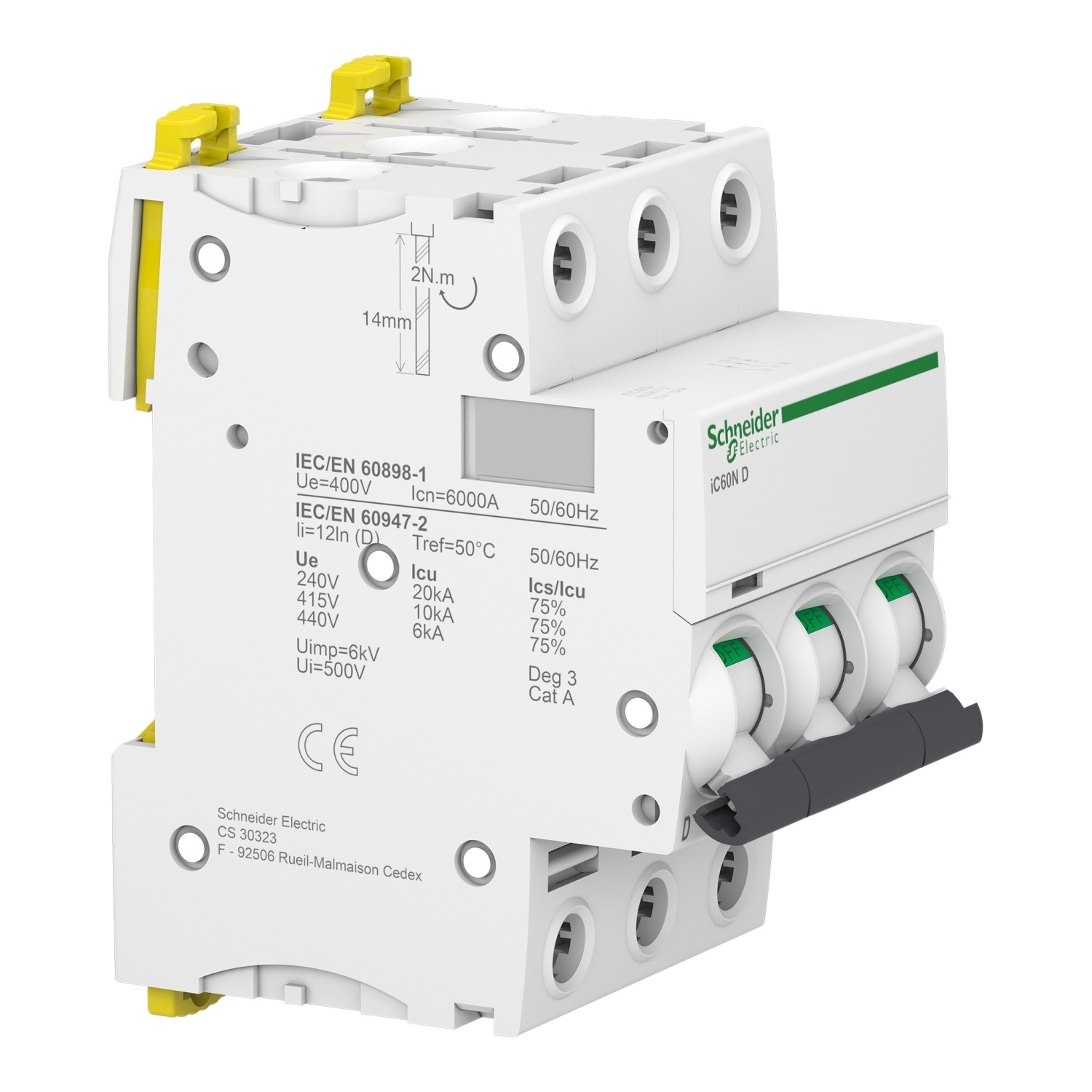

SCHNEIDER A9F75320 - Disjoncteur iC60N 3P 20A courbe D 10kA

Caractéristiques générales

Disjoncteur

Caractéristiques techniques

Application : Distribution

Gamme : Acti 9

Nom du produit : Acti9 iC60

Type de produit ou équipement : Disjoncteur miniature

Nom de l'appareil : iC60N

Description des pôles : 3P

Nombre de pôles protégés : 3

[In] courant assigné d'emploi : 20 A

Type de réseau :

CA

CC

Type de déclencheur : Thermique-magnétique

Courbe de déclenchement : D

Pouvoir de coupure :

6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

10 kA Icu à <= 180 V CC se conformer à EN/CEI 60947-2

Catégorie d'emploi :

Catégorie A se conformer à EN 60947-2

Catégorie A se conformer à CEI 60947-2

Aptitude au sectionnement :

Oui se conformer à EN 60898-1

Oui se conformer à EN 60947-2

Oui se conformer à CEI 60898-1

Oui se conformer à CEI 60947-2

Normes :

CEI 60947-2

CEI 60898-1

EN 60898-1

EN 60947-2

Fréquence du réseau : 50/60 Hz

Déclenchement magnétique : 12 x In +/- 20 %

[Ics] pouvoir assigné de coupure de service :

15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

15 kA 75 % se conformer à CEI 60947-2 - 220...240 V CA 50/60 Hz

7,5 kA 75 % se conformer à CEI 60947-2 - 380...415 V CA 50/60 Hz

4,5 kA 75 % se conformer à CEI 60947-2 - 440 V CA 50/60 Hz

27 kA 75 % se conformer à CEI 60947-2 - 12…133 V CA 50/60 Hz

27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz

6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

6000 A 100 % se conformer à CEI 60898-1 - 400 V CA 50/60 Hz

10 kA 100 % se conformer à CEI 60947-2 - 125…180 V CC

10 kA 100 % se conformer à EN 60947-2 - 125…180 V CC

[Ui] tension assignée d'isolement :

500 V CA 50/60 Hz se conformer à EN 60947-2

500 V CA 50/60 Hz se conformer à CEI 60947-2

[Uimp] tension assignée de tenue aux chocs :

6 kV se conformer à EN 60947-2

6 kV se conformer à CEI 60947-2

Coupure pleinement apparente : Oui

Type de commande : Par maneton

Indication de tension : Signalisation de déclenchement

Mode d'installation : Fixe

Support de montage : Rail DIN

Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas : OUI

Pas de 9 mm : 6

Hauteur : 85 mm

Largeur : 54 mm

Profondeur : 78,5 mm

Couleur : Blanc

Endurance mécanique : 20000 cycle

Durée de vie électrique : 10000 cycle

Mode de raccordement :

Terminal simple (haut ou bas) 1…25 mm² rigide

Terminal simple (haut ou bas) 1…16 mm² souple

Longueur de dénudage des fils : 14 mm for haut ou bas connection

Couple de serrage : 2 N.m haut ou bas

Protection différentielle : Bloc séparé

Degré de protection IP :

IP20 se conformer à CEI 60529

IP20 se conformer à EN 60529

Degré de pollution :

3 se conformer à EN 60947-2

3 se conformer à CEI 60947-2

Catégorie de surtension : IV

Tropicalisation : 2 se conformer à CEI 60068-1

Humidité relative : 95 % à 55 °C

Altitude de fonctionnement : 0...2000 m

Température de l'air ambiant en fonctionnement : -35…70 °C

Température ambiante de stockage : -40…85 °C
