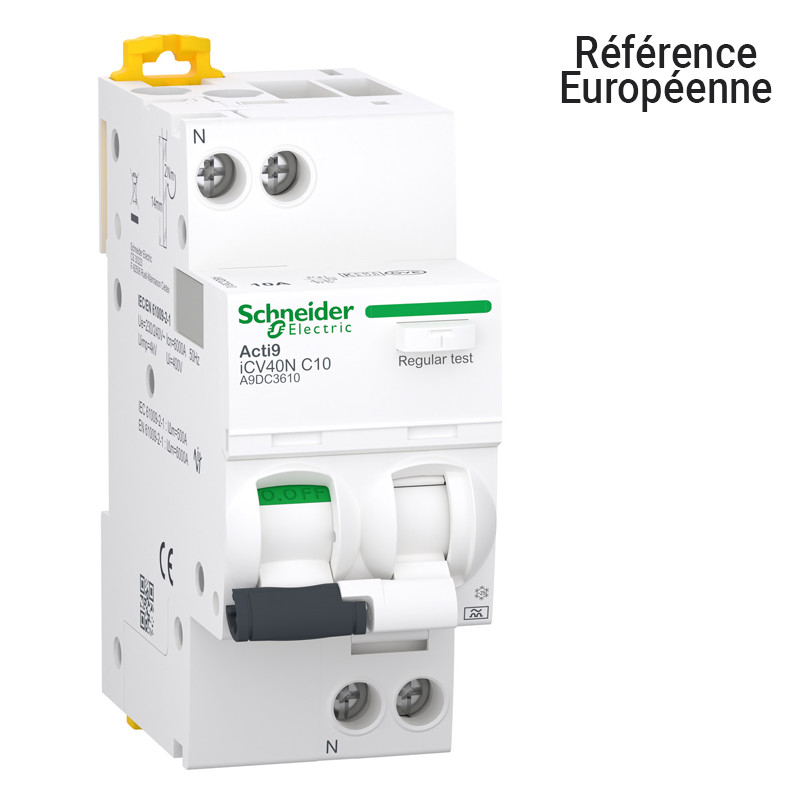

Disjoncteur différentiel Schneider 10A ICV40N 30mA Type-A 1P+N Courbe C - A9DC3610

 IMPORTANT :  Cette référence est une référence Européenne, équivalent référence Française : A9DC3610

Schneider A9DC3610 - Disjoncteur différentiel 10A ICV40N 30mA Type-A 1P+N Courbe C

Schneider Electric offre une vaste sélection de produits électriques modulaires pour les secteurs résidentiel, tertiaire et industriel.

Disjoncteur différentiel magnéto-thermique Schneider Acti9 iCV40N 1P+N 10 A courbe C, 6000 A, 30 mA type A, pour protection et coupure des circuits 230 V.

Utilisé pour protéger les circuits terminaux contre les surcharges, courts‑circuits et défauts d’isolement avec une sensibilité 30 mA type A, ce RCBO offre un haut pouvoir de coupure 6 kA, une technologie de déclenchement thermique/magnétique indépendante de la tension et une installation rapide sur rail DIN.

Compact et performant, ce disjoncteur différentiel Acti9 iCV40N 10 A type A assure une protection complète des personnes et des biens dans les installations résidentielles et tertiaires.

E-catalogue Disjoncteur différentiel 10A - Schneider A9DC3610

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9DC3610

• Gamme : Acti9

• Nom du produit : Acti 9 iCV40

• Type de produit ou équipement : Disjoncteur différentiel

• Nom de l'appareil : iCV40N

• Application : Distribution

• Description des pôles : 1P + N

• Nombre de pôles protégés : 1

• Position du pôle neutre : Gauche

• [In] courant assigné d'emploi : 10 A

• Type de réseau : CA

• Fréquence du réseau : 50/60 Hz

• Type de déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Sensibilité du différentiel : 30 mA

• Aptitude au sectionnement : CA conforme à EN/IEC 60947-2

• Labels qualité : EAC - RCM - KEMA-KEUR - VDE - OVE

• Complémentaire Départ

• [Ue] tension assignée d'emploi : 230 V CA 50/60 Hz

• Limite de déclenchement magnétique : 5,,,10 x In

• Technologie différentiel : Indépendant de la tension

• Temporisation protection différentielle : Instantané

• Classe de protection différentielle : Type A

• Pouvoir de coupure : 6000 A Icn à 230 V CA 50/60 Hz conforme à EN/CEI 61009-2-1

• [Ics] pouvoir assigné de coupure de service : 6000 A 100 % Icn à 230 V CA 50/60 Hz se conformer à EN/CEI 61009-2-1

• Pouvoir assigné de coupure et fermeture :

• Idm 6000 A à 230 V CA 50/60 Hz se conformer à EN 61009-2-1

• Idm 500 A à 230 V CA 50/60 Hz se conformer à CEI 61009-2-1

• Classe de limitation : 3 se conformer à EN/CEI 61009-2-1

• [Ui] tension assignée d'isolement : 400 V CA 50/60 Hz

• [Uimp] tension assignée de tenue aux chocs : 4 kV

• Coupure pleinement apparente : Mode commutation régulée

• Type de commande : Par maneton

• Signalisation locale : Signalisation de défaut - Indication ON/OFF

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas : dent

• "Pas" de raccordement : 9 mm entre phase et neutre

• Pas de 9 mm : 4

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 73 mm

• Couleur : Blanc

• Durée de vie mécanique : 20000 cycle

• Durée de vie électrique : 20000 cycle

• Verrouillages optionnels : Dispositif de cadenassage - Hermétique

• Mode de raccordement :

• Borne du type à cage haut ou bas1…16 mm² rigide

• Borne du type à cage haut ou bas1…10 mm² flexible

• Longueur de dénudage des fils : 14 mm for haut ou bas connection

• Couple de serrage : 2 N.m haut ou bas

• Protection différentielle : Intégrée

• Normes : EN/CEI 61009-2-1

• Certifications du produit : CE

• Degré de protection IP : IP20 conforming to IEC 60529 - IP40 (boîtier modulaire) conforming to IEC 60529

• Degré de pollution : 3

• Catégorie de surtension : III conforming to CEI 60364

• Compatibilité électromagnétique : Tenue aux ondes 8/20 µs, 250 A conforme à EN/CEI 61009-2-1
