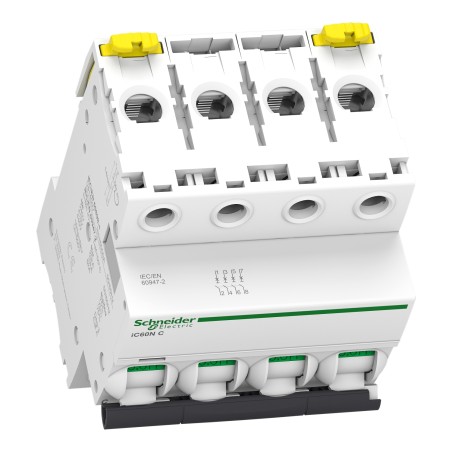

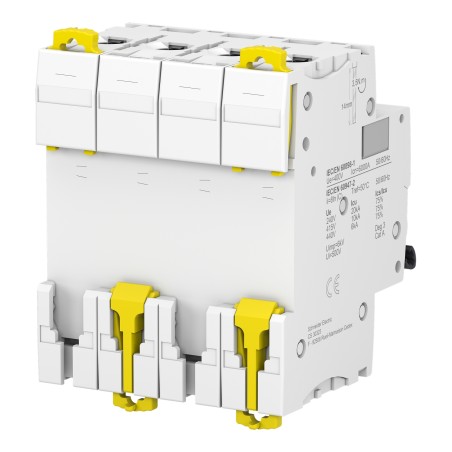

SCHNEIDER A9F74463 - Disjoncteur iC60N 4P 63A courbe C 10kA

Caractéristiques générales

Disjoncteur

Caractéristiques techniques

Fonction de l’appareil : Distribution

Gamme : Acti 9

Nom du produit : Acti 9 iC60

Fonction produit : Disjoncteur miniature

Nom de l'appareil : IC60N

Description des pôles : 4P

nombre de pôles protégés : 4

In courant assigné d'emploi : 63 A

Type de réseau : CA, CC

type de déclencheur : Thermique-magnétique

courbe de déclenchement : C

pouvoir de coupure :

6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1

36 kA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2

10 kA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2

20 kA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2

6 kA Icu à 440 V CA 50/60 Hz se conformer à EN/CEI 60947-2

36 kA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2

10 kA Icu à <= 250 V CC se conformer à EN/CEI 60947-2

Catégorie d'emploi :

Catégorie A se conformer à EN 60947-2

Catégorie A se conformer à IEC 60947-2

aptitude au sectionnement :

Oui se conformer à EN 60898-1

Oui se conformer à EN 60947-2

Oui se conformer à IEC 60898-1

Oui se conformer à IEC 60947-2

Normes :

EN 60947-2

IEC 60898-1

IEC 60947-2

EN 60898-1

Labels qualité : NF

Fréquence du réseau : 50/60 Hz

déclenchement magnétique : 8 x In +/- 20 %

[Ics] pouvoir assigné de coupure de service en court-circuit :

15 kA 75 % se conformer à EN 60947-2 - 220...240 V CA 50/60 Hz

7,5 kA 75 % se conformer à EN 60947-2 - 380...415 V CA 50/60 Hz

4,5 kA 75 % se conformer à EN 60947-2 - 440 V CA 50/60 Hz

15 kA 75 % se conformer à IEC 60947-2 - 220...240 V CA 50/60 Hz

7,5 kA 75 % se conformer à IEC 60947-2 - 380...415 V CA 50/60 Hz

4,5 kA 75 % se conformer à IEC 60947-2 - 440 V CA 50/60 Hz

27 kA 75 % se conformer à IEC 60947-2 - 12…133 V CA 50/60 Hz

27 kA 75 % se conformer à EN 60947-2 - 12…133 V CA 50/60 Hz

6000 A 100 % se conformer à EN 60898-1 - 400 V CA 50/60 Hz

6000 A 100 % se conformer à IEC 60898-1 - 400 V CA 50/60 Hz

10 kA 100 % se conformer à IEC 60947-2 - 180…250 V CC

10 kA 100 % se conformer à EN 60947-2 - 180…250 V CC

[Ui] tension d'isolement :

500 V CA 50/60 Hz se conformer à EN 60947-2

500 V CA 50/60 Hz se conformer à IEC 60947-2

[Uimp] tension assignée de tenue aux chocs :

6 kV se conformer à EN 60947-2

6 kV se conformer à IEC 60947-2

coupure pleinement apparente : Oui

Type de commande : Par maneton

Signalisation locale : Signalisation de déclenchement

Mode d'installation : Fixe

Support de montage : Rail DIN

compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas: oui

pas de 9 mm : 8

Hauteur : 85 mm

Largeur : 72 mm

Profondeur : 78,5 mm

Couleur : Blanc

Endurance mécanique : 20000 cycle

endurance électrique : 10000 cycle

type de raccordement :

Terminal simple (haut ou bas) 1…35 mm² rigide

Terminal simple (haut ou bas) 1…25 mm² souple

Longueur de dénudage des fils : 14 mm pour haut ou bas connexion

Couple de serrage : 3,5 N.m haut ou bas

protection différentielle : Bloc séparé

Degré de protection IP :

IP20 se conformer à CEI 60529

IP20 se conformer à EN 60529

Degré de pollution :

3 se conformer à EN 60947-2

3 se conformer à IEC 60947-2

Catégorie de surtension : IV

Tropicalisation : 2 se conformer à IEC 60068-1

Humidité relative : 95 % à 55 °C

Altitude de fonctionnement : 0…2000 m

Température de fonctionnement : -35…70 °C

Température ambiante pour le stockage : -40…85 °C
