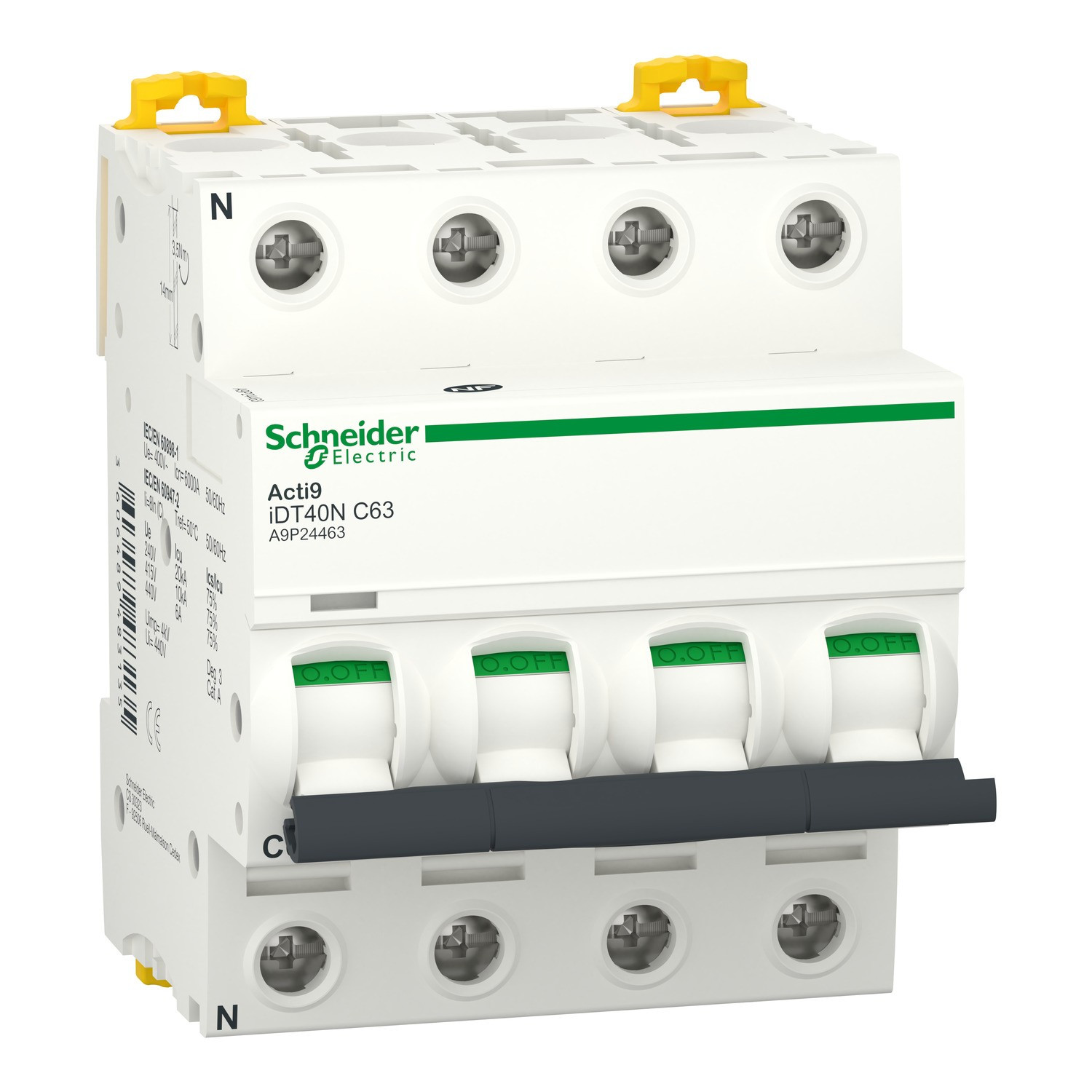

Disjoncteur IDT40N 4P 63A 10kA courbe C Schneider A9P24463

SCHNEIDER A9P24463 - Disjoncteur IDT40N 4P 63A 10kA courbe C

Schneider Electric, entreprise française d’envergure mondiale, offre des solutions connectées pour une gestion plus efficace et durable de l’énergie.

Acti9 iDT40N A9P24463 est un disjoncteur modulaire tétrapolaire 63 A courbe C, 10 kA/6 kA, destiné à la protection des circuits de distribution jusqu’à 400 V.

Ce disjoncteur assure la protection contre les surcharges et courts-circuits des circuits triphasés (avec neutre) tout en offrant comme principaux avantages un fort pouvoir de coupure, une largeur compacte de 8 pas de 9 mm, un montage rapide sur rail DIN et la possibilité d’ajouter des auxiliaires.

En résumé, le disjoncteur modulaire Schneider A9P24463 constitue une solution fiable et performante pour la protection et la commande des circuits de distribution tertiaires ou industriels, avec un calibre de 63 A et une courbe C adaptée aux charges usuelles.

E catalogue Disjoncteur IDT40N 4P 63A 10kA courbe C - SCHNEIDER A9P24463

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9P24463

• Gamme produits : Acti9 iDT40N

• Fonctions : Disjoncteur miniature modulaire pour protection contre les surcharges et courts-circuits de circuits de distribution

• Nombre de modules : 8 pas de 9 mm soit 4 modules de 18 mm

• Nombre de pôles : 4

• Nombre de pôles protégés : 4

• Courant nominal : 63 A

• Type courbe : C (thermique-magnétique courbe C)

• Tension nominale : 400 V CA 50 Hz (Ue)

• Type de tension : CA (AC)

• Pouvoir de coupure EN : 6 kA Icn à 400 V CA selon EN 60898-1

• Pouvoir de coupure IEC : 10 kA Icu à 400 V CA selon IEC 60947-2

• Type connexion - raccordement : Bornes à vis type tunnel haut et bas

• Section de raccordement : 1 à 25 mm² souple et 1 à 35 mm² rigide couple de serrage typique 3,5 N·m

• Auxiliaires associables : Oui produits auxiliaires associables (blocs différentiels et auxiliaires de signalisation/commande)

• Verrouillable : Oui par dispositif de cadenassage optionnel

• Mode de pose : Encliquetable sur rail DIN montage apparent dans tableau modulaire

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 74 mm profondeur

• Couleur : Blanc

• Classe de protection (IP) : IP20

• Temperature d'utilisation : de -25 °C à +70 °C en fonctionnement

• Qualité du matériau : Boîtier en matériau isolant moulé autoextinguible conforme aux exigences de la gamme Acti9

• Norme et certification : Conforme EN 60898-1 et IEC 60947-2 marquage CE label NF Green Premium

• Garantie : 2 ans

• Utilisation recommande : Protection et commande de circuits de distribution triphasés 400 V jusqu’à 63 A dans les installations résidentielles collectives tertiaires et industrielles légères
