SCHNEIDER A9DE2610 - Disj diff. ICV40 1P+N 10A 4500A 30mA AC Courbe C

 IMPORTANT :  Cette référence est une référence Européenne

SCHNEIDER A9DE2610 - Disjoncteur différentiel ICV40 1P+N 10A 4500A 30mA AC Courbe C

Schneider Electric collabore avec ses partenaires pour co-créer des solutions énergétiques et numériques qui répondent aux défis de demain, tout en garantissant performance et durabilité.

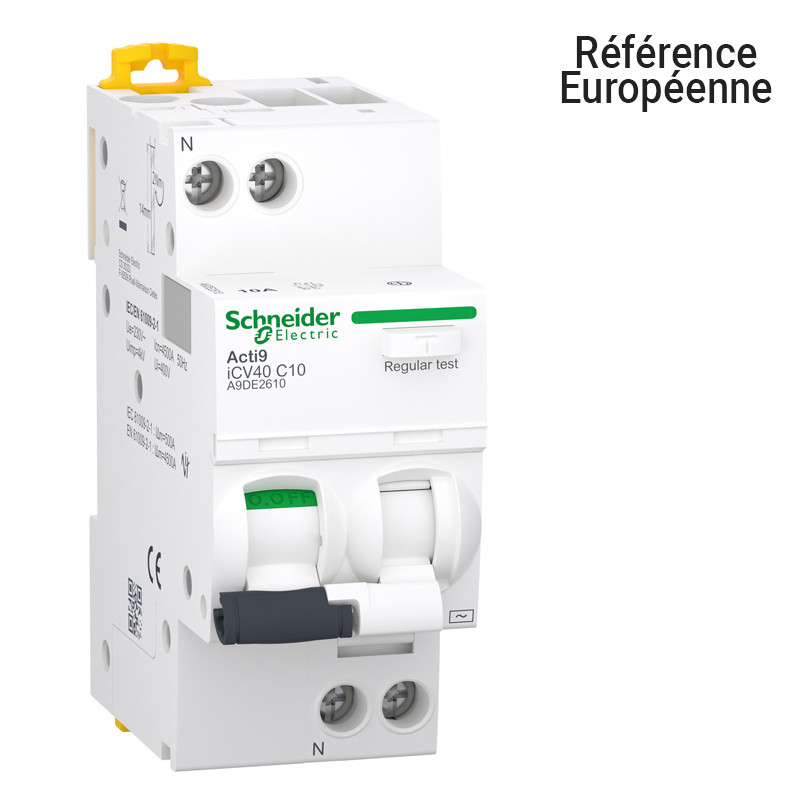

Le disjoncteur différentiel Acti9 iCV40 Schneider A9DE2610 est un appareil modulaire 1P+N 10 A courbe C avec protection différentielle 30 mA type AC destiné à la distribution et à la protection des circuits domestiques et tertiaires basse tension.

Ce disjoncteur assure en une seule fonction la protection contre les surcharges, les courts‑circuits et les défauts d’isolement, avec un format compact iCV40 facile à installer sur rail DIN et offrant une coupure pleinement apparente pour une sécurité accrue et une maintenance simplifiée.

En résumé, le Schneider A9DE2610 constitue une solution tout‑en‑un fiable et performante pour protéger les circuits 230 V monophasés 10 A avec une sensibilité 30 mA type AC dans les installations résidentielles et tertiaires.

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9DE2610

• Gamme produits : Acti9 iCV40

• Fonctions : Disjoncteur différentiel RCBO pour protection contre les surcharges, courts-circuits et défauts d’isolement

• Nombre de modules : 4 pas de 9 mm (36 mm de largeur)

• Nombre de pôles : 1P+N

• Nombre de pôles protégés : 1

• Courant nominal : 10 A

• Type courbe : C

• Sensibilité différentiel : 30 mA

• Type différentiel : Type AC, technologie indépendante de la tension, temporisation instantanée

• Tension nominale : 230 V AC 50/60 Hz

• Type de tension : AC monophasé 230 V

• Tension d'isolement assignée : 400 V AC

• Pouvoir de coupure EN : 4 500 A Icn à 230 V AC selon EN/CEI 61009-2-1

• Pouvoir de coupure IEC : 4 500 A Ics (100 % Icn) à 230 V AC selon EN/CEI 61009-2-1

• Type connexion - raccordement : Bornes à cage type tunnel (haut ou bas), serrage par vis

• Section de raccordement : 1–16 mm² (rigide), 1–10 mm² (souple), longueur de dénudage 14 mm, couple de serrage 2 N·m

• Auxiliaires associables : Compatible avec accessoires et peignes de répartition Acti9 iCV40, répartiteurs et jeux de barres en haut ou en bas

• Verrouillable : Verrouillage optionnel par dispositif de cadenassage et capot hermétique

• Mode de pose : Encliquetable sur rail DIN dans coffrets ou tableaux modulaires

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 73 mm

• Couleur : Blanc

• Classe de protection (IP) : IP20 en face avant, IP40 à IPXXB en coffret adapté

• Résistance aux chocs (IK) : IK02 à IK03 selon montage

• Température d'utilisation : -25 °C à +60 °C

• Qualité du matériau : Boîtier isolant moulé haute performance, endurance mécanique 20 000 cycles

• Norme et certification : EN/CEI 61009-2-1, EN/CEI 60947-2, marquage CE, labels VDE et IMQ

• Garantie : 2 ans

• Utilisation recommandée : Protection intégrée des circuits d’éclairage ou de prises 230 V 10 A dans les installations résidentielles et tertiaires, avec exigence de protection différentielle 30 mA type AC et montage modulaire sur rail DIN en coffret Acti9
