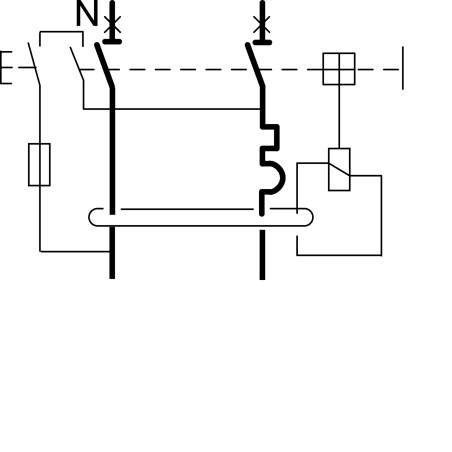

Interrupteur différentiel Hager 40A 30mA Type-AC 2P à vis - CDC742F

CDC742F - Interrupteur différentiel Hager 40A 30mA Type-Ac 2P à vis

Depuis 1955, l'entreprise familiale Hager conçoit du matériel électrique pour les bâtiments résidentiels et tertiaires en Allemagne.

L'éclairage, les prises de courant et les radiateurs électriques font partie des circuits protégés par l'interrupteur différentiel de type AC dans les installations domestiques et tertiaires.

E-catalogue Interrupteur différentiel Hager 40A - Hager CDC742F

Caractéristiques techniques

• Type de pôles : 1P+N

• Courant assigné nominal : 40 A

• Courant diffé­ren­tiel assigné : 30 mA

• Pouvoir de ferme­ture et de coupure : 0,63 kA

• Courant condi­tionnel de court-­cir­cuit assigné Inc selon EN 61008-1 : 6 kA

• Couple de serrage nominal borne haute : 2,80 - 2,80 Nm

• Couple de serrage nominal borne basse : 2,80 - 2,80 Nm

• Tension assi­gnée d'em­ploi Ue : 230 - 230 V

• Type de tension d'ali­men­ta­tion : AC

• Tension assi­gnée d'iso­le­ment : 500 V

• Tension assi­gnée de tenue aux chocs : 4 000 V

• Tension maxi d'uti­li­sa­tion : 253 V

• Fréquence : 50 - 50 Hz

• Nombre de modules : 2

• Compa­tible avec montage Rail DIN : Oui

• Type de protec­tion diffé­ren­tielle : AC

• Classe de protec­tion (IP) : IP20

• Type de raccor­de­ment haut / bas pour produits modu­laires : Borne à vis

• Couple de serrage : 2,80 - 2,80 Nm

• Section de raccor­de­ment des bornes amont et aval à vis :

• en câble rigide : 1 - 25 mm²

• en câble souple : 1 - 16 mm²

• Puis­sance dissipée totale sous IN : 6,24 W

• Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion : Exécu­tion I

• Alti­tude max. : 2 000 m

• Endu­rance élec­trique en nombre de cycles : 2 000

• Endu­rance méca­nique nombre de manœuvres : 4 000

• Type de raccor­de­ment : Borne à vis

• Aligne­ment des bornes hautes / basses pour produits modu­laires : Borne décalée

• Dimen­sions :

• Hauteur : 83 mm

• Largeur : 35 mm

• Profon­deur : 70 mm

Fiche technique Interrupteur différentiel Hager 40A - Hager CDC742F
