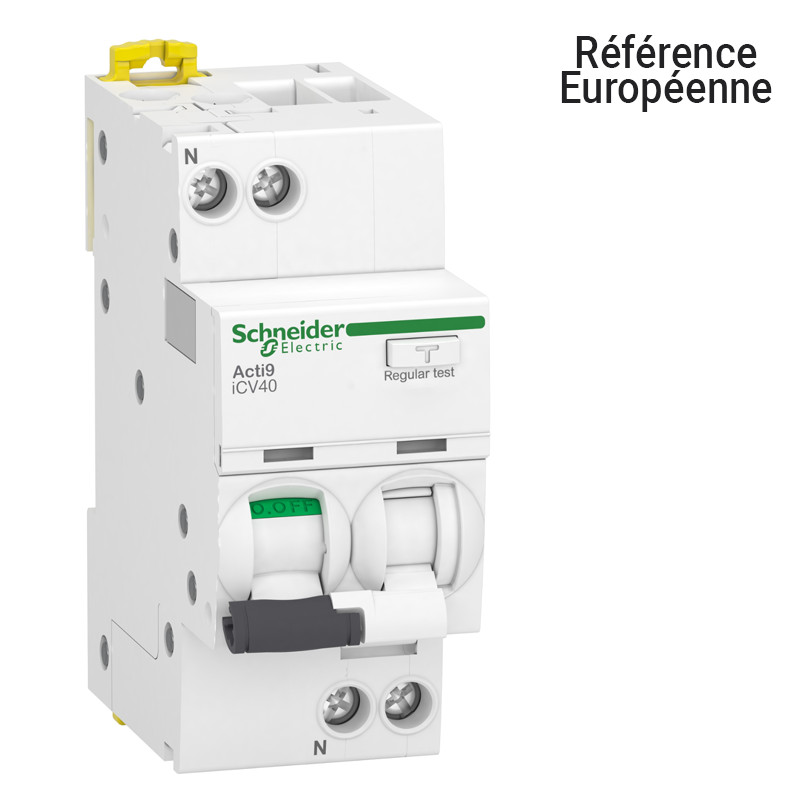

Disjoncteur différentiel Schneider 10A ICV40N 30mA Type-AC 1P+N Courbe C - A9DE3610

 IMPORTANT :  Cette référence est une référence Européenne

A9DE3610 - Disjoncteur différentiel Schneider 10A ICV40N 30mA Type-AC 1P+N Courbe C

Schneider Electric offre une vaste sélection de produits électriques modulaires pour les secteurs résidentiel, tertiaire et industriel.

Disjoncteur différentiel magnéto-thermique Schneider Acti9 iCV40N 1P+N 10 A courbe C, 6000 A, 30 mA type AC, pour protection et coupure des circuits 230 V.

Utilisé pour protéger les circuits terminaux contre les surcharges, courts‑circuits et défauts d’isolement, ce RCBO 30 mA type AC offre un pouvoir de coupure 6 kA, une temporisation instantanée, les fonctions VisiTrip et VisiSafe pour une localisation et une sécurité accrues, ainsi qu’un montage rapide sur rail DIN.

Compact et fiable, ce disjoncteur différentiel Acti9 iCV40N 10 A type AC assure une protection efficace des personnes et des biens dans les installations résidentielles et tertiaires.

E-catalogue Disjoncteur différentiel 10A - Schneider A9DE3610

Caractéristique technique

• Marque : Schneider Electric
• Référence fabricant : A9DE3610

• Gamme : Acti9

• Nom du produit : Acti9 iCV40

• Type de produit ou de composant : Disjoncteur différentiel avec protection contre les surintensités (RCBO)

• Nom abrégé de l'appareil : iCV40N

• Application de l'appareil : Distribution

• Description des pôles : 1P + N

• Nombre de pôles protégés : 1

• Position neutre : Gauche

• [In] courant nominal : 10 A

• Type de réseau : CA

• Fréquence du réseau : 50/60 Hz

• Technologie des déclencheurs : thermomagnétique

• Code de courbe : C

• sensibilité aux fuites à la terre : 30 mA

• Aptitude à l'isolement : Oui, conforme à la norme EN/IEC 60947-2

• Labels de qualité : EAC - IMQ - VDE

• Emplacement de l'appareil dans le système : Sortant

• [Ue] tension nominale de fonctionnement : 230 V CA 50/60 Hz

• Limite de déclenchement magnétique : 5...10 x Dans

• Technologie de déclenchement par courant résiduel : Indépendant de la tension

• Temporisation de protection contre les fuites à la terre : Instantané

• Classe de protection contre les fuites à la terre : Type AC

• Pouvoir de coupure : 6000 A Icn à 230 V CA 50/60 Hz conforme à la norme EN/IEC 61009-2-1

• [Ics] pouvoir de coupure de service nominal : 6000 A 100 % x Icn à 230 V CA 50/60 Hz conforme à la norme EN/IEC 61009-2-1

• Pouvoir de coupure et de fermeture nominal :

• Idm 6000 A à 230 V CA 50/60 Hz conforme à la norme EN 61009-2-1

• Idm 500 A à 230 V CA 50/60 Hz conforme à la norme IEC 61009-2-1

• Classe de limitation : 3 conforme à la norme EN/IEC 61009-2-1

• [Ui] tension d'isolement nominale : 400 V CA 50/60 Hz

• [Uimp] tension nominale de tenue aux chocs : 4 kV

• Indicateur de position de contact : Oui

• Type de contrôle : Basculer

• signalisation locale : Indication ON/OFF - Indication de défaut

• Mode de montage : Clip-on

• Support de montage : rail DIN

• Compatibilité des jeux de barres en peigne et des blocs de distribution : Haut ou bas : dent

• Pas de connexion : 9 mm entre phase et neutre

• pas de 9 mm : 4

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 73 mm

• Couleur : Blanc

• Durabilité mécanique : 20 000 cycles

• Durabilité électrique : 20 000 cycles

• Description des options de verrouillage : Dispositif de cadenassage scellable

• Connexions - bornes :

• Bornes type tunnel haut ou bas 1…16 mm² rigides

• Bornes type tunnel haut ou bas 1…10 mm² souples

• Longueur de dénudage des fils : 14 mm pour connexion supérieure ou inférieure

• Couple de serrage : 2 Nm en haut ou en bas

• Protection contre les fuites à la terre : Intégré

• Normes : EN/CEI 61009-2-1

• Certifications de produits : CE

• Degré de protection IP : IP20 conforme à la norme IEC 60529 - IP40 (boîtier modulaire) conforme à la norme IEC 60529

• Degré de pollution : 3

• Catégorie de surtension : III conforme à la norme IEC 60364

• Compatibilité électromagnétique : Tenue aux chocs 8/20 µs, 250 A conforme à la norme EN/IEC 61009-2-1
