Interrupteur différentiel Hager 3P+N 40A 30mA Type-A/Hi à vis - CDH840F

Hager CDH840F - Interrupteur différentiel 3P+N 40A 30mA Type-A/Hi à vis

Hager, société familiale allemande, se spécialise depuis 1955 dans la production d'équipements électriques pour les espaces résidentiels et professionnels.

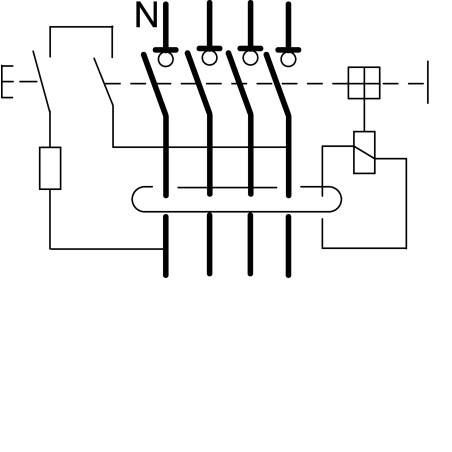

L’interrupteur différentiel Hager CDH840F est un modèle tétrapolaire 3P+N 40 A 30 mA type A haute immunité (HI) à bornes décalées, conçu pour la protection des personnes contre les courants de fuite à la terre sur réseaux triphasés 230/400 V.

Il s’utilise en tête de tableaux triphasés résidentiels ou tertiaires pour protéger plusieurs circuits sensibles (variateurs, électroniques, charges avec composante continue), avec comme atouts sa détection type A HI limitant les déclenchements intempestifs, son pouvoir de fermeture/coupure 1,5 kA, son Inc 6 kA, ses bornes décalées à vis sur 4 modules, sa compatibilité rail DIN et son indice IP20.

En résumé, le CDH840F est un interrupteur différentiel 3P+N 40 A 30 mA type A haute immunité, 4 modules, particulièrement adapté aux installations triphasées comportant des équipements électroniques et nécessitant une protection différentielle renforcée.

E-catalogue Interrupteur différentiel Hager CDH840F

Caractéristiques techniques

• Marque : Hager

• Référence fabricant : CDH840F

• Gamme produits : Interrupteurs différentiels tétrapolaires type A haute immunité à bornes décalées (gamme CDH Hager).

• Type de pôles : 3P+N

• Courant assigné nominal : 40 A

• Courant diffé­ren­tiel assigné : 30 mA

• Pouvoir de ferme­ture et de coupure : 1,50 kA

• Courant condi­tionnel de court-­cir­cuit assigné Inc selon EN 61008-1 : 6 kA

• Couple de serrage nominal borne haute : 2,80 - 2,80 Nm

• Couple de serrage nominal borne basse : 2,80 - 2,80 Nm

• Tension assi­gnée d'em­ploi Ue : 230 - 400 V

• Type de tension d'ali­men­ta­tion : AC

• Tension assi­gnée d'iso­le­ment : 500 V

• Tension assi­gnée de tenue aux chocs : 4 000 V

• Tension maxi d'uti­li­sa­tion : 440 V

• Fréquence : 50 - 50 Hz

• Nombre de modules : 4

• Compa­tible avec montage Rail DIN : Oui

• Type de protec­tion diffé­ren­tielle : A HI

• Classe de protec­tion (IP) : IP20

• Type de raccor­de­ment haut / bas pour produits modu­laires : Borne à vis

• Couple de serrage : 2,80 - 2,80 Nm

• Section de raccor­de­ment des bornes amont et aval à vis :

• en câble rigide : 1 - 25 mm²

• en câble souple : 1 - 16 mm²

• Puis­sance dissipée totale sous IN : 7,20 W

• Endu­rance élec­trique en nombre de cycles : 2 000

• Endu­rance méca­nique nombre de manœuvres : 4 000

• Type de raccor­de­ment : Borne à vis

• Aligne­ment des bornes hautes pour produits modu­laires : Borne décalée

• Aligne­ment des bornes basses pour produits modu­laires : Bornes alignées

• Dimen­sions :

• Hauteur : 84,40 mm

• Largeur : 71 mm

• Profon­deur : 70 mm

Fiche technique Interrupteur différentiel Hager CDH840F
