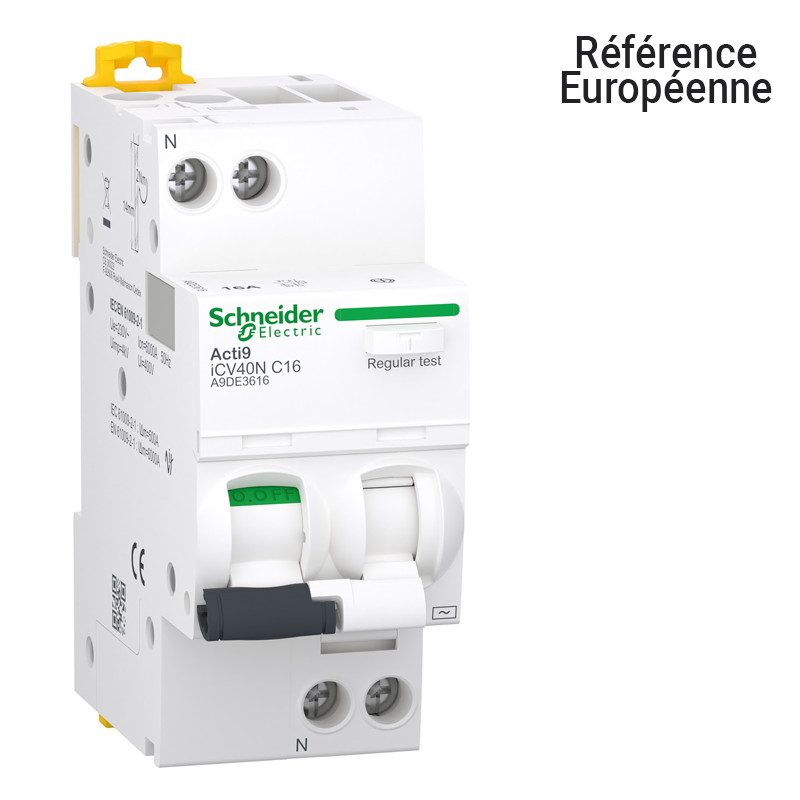

Disjoncteur différentiel Schneider 16A ICV40N 30mA Type-AC 1P+N Courbe C - A9DE3616

Les références européennes ont un prix moins élevé.
Afin d'obtenir une installation électrique conformes, nous vous conseillons de ne pas les associés aux références Françaises si vous souhaitez faire de la sélectivité ou de la filiation dans votre tableau.

A9DE3616 - Disjoncteur différentiel Schneider 16A ICV40N 30mA Type-AC 1P+N Courbe C

Schneider Electric met à votre disposition une gamme variée de produits électriques modulaires pour le résidentiel, le tertiaire et l’industriel.

Il s’agit d’un appareil de sécurité qui combine deux protections essentielles : celle du disjoncteur contre les courts-circuits et surcharges, et celle de l’interrupteur différentiel contre les défauts d’isolement.

E-catalogue Disjoncteur différentiel Schneider 16A - A9DE3616

• Gamme : Acti9

• Nom du produit : Acti9 iCV40

• Type de produit ou de composant : Disjoncteur différentiel avec protection contre les surintensités (RCBO)

• Nom abrégé de l'appareil : iCV40N

• Application de l'appareil : Distribution

• Description des pôles : 1P + N

• Nombre de pôles protégés : 1

• Position neutre : Gauche

• [In] courant nominal : 16 A

• Type de réseau : CA

• Fréquence du réseau : 50/60 Hz

• Technologie des déclencheurs : thermomagnétique

• Code de courbe : C

• sensibilité aux fuites à la terre : 30 mA

• Aptitude à l'isolement : Oui, conforme à la norme EN/IEC 60947-2

• Labels de qualité : IMQ - EAC - VDE

• Emplacement de l'appareil dans le système : Sortant

• [Ue] tension nominale de fonctionnement : 230 V CA 50/60 Hz

• Limite de déclenchement magnétique : 5...10 x Dans

• Technologie de déclenchement par courant résiduel : Indépendant de la tension

• Temporisation de protection contre les fuites à la terre : Instantané

• Classe de protection contre les fuites à la terre : Type AC

• Pouvoir de coupure : 6000 A Icn à 230 V CA 50/60 Hz conforme à la norme EN/IEC 61009-2-1

• [Ics] pouvoir de coupure de service nominal : 6000 A 100 % x Icn à 230 V CA 50/60 Hz conforme à la norme EN/IEC 61009-2-1

• Pouvoir de coupure et de fermeture nominal :

• Idm 6000 A à 230 V CA 50/60 Hz conforme à la norme EN 61009-2-1

• Idm 500 A à 230 V CA 50/60 Hz conforme à la norme IEC 61009-2-1

• Classe de limitation : 3 conforme à la norme EN/IEC 61009-2-1

• [Ui] tension d'isolement nominale : 400 V CA 50/60 Hz

• [Uimp] tension nominale de tenue aux chocs : 4 kV

• Indicateur de position de contact : Oui

• Type de contrôle : Basculer

• signalisation locale : Indication de défaut Indication - ON/OFF

• Mode de montage : Clip-on

• Support de montage : rail DIN

• Compatibilité des jeux de barres en peigne et des blocs de distribution : Haut ou bas : dent

• Pas de connexion : 9 mm entre phase et neutre

• pas de 9 mm : 4

• Hauteur : 85 mm

• Largeur : 36 mm

• Profondeur : 73 mm

• Couleur : Blanc

• Durabilité mécanique : 20 000 cycles

• Durabilité électrique : 20 000 cycles

• Description des options de verrouillage : Dispositif de cadenassage scellable

• Connexions - bornes :

• Bornes type tunnel haut ou bas 1…16 mm² rigides

• Bornes type tunnel haut ou bas 1…10 mm² souples

• Longueur de dénudage des fils : 14 mm pour connexion supérieure ou inférieure

• Couple de serrage : 2 Nm en haut ou en bas

• Protection contre les fuites à la terre : Intégré

• Normes : EN/CEI 61009-2-1

• Certifications de produits : CE

• Degré de protection IP : IP20 conforme à la norme IEC 60529 - IP40 (boîtier modulaire) conforme à la norme IEC 60529

• Degré de pollution : 3

• Catégorie de surtension : III conforme à la norme IEC 60364

• Compatibilité électromagnétique : Tenue aux chocs 8/20 µs, 250 A conforme à la norme EN/IEC 61009-2-1

Fiche technique Disjoncteur différentiel Schneider 16A - A9DE3616
