Interrupteur différentiel Hager 3P+N 40A 300mA Type-AC à vis - CFC840F

Hager CFC840F - Interrupteur différentiel 3P+N 40A 300mA Type-AC à vis

L'entreprise familiale Hager, fondée en Allemagne il y a plus de 60 ans, se spécialise dans la fabrication de matériels électriques pour les bâtiments.

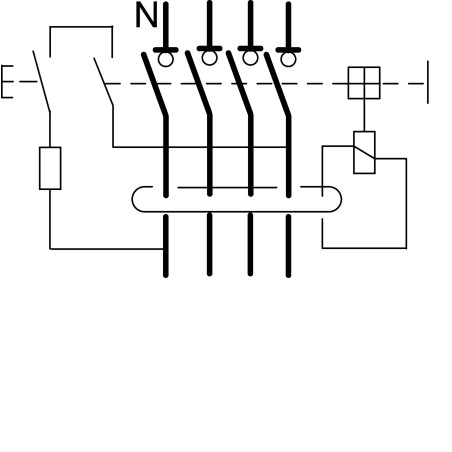

L’interrupteur différentiel Hager CFC840F est un modèle tétrapolaire 3P+N 40 A 300 mA type AC à bornes décalées, conçu pour la protection des installations triphasées contre les courants de fuite à la terre tout en assurant la protection incendie.

Il s’utilise en tête de tableaux triphasés résidentiels ou tertiaires pour protéger plusieurs circuits, avec comme atouts sa sensibilité 300 mA adaptée à la protection des biens, son pouvoir de fermeture/coupure de 1,5 kA, son Inc 6 kA, ses bornes à vis décalées facilitant le câblage sur 4 modules rail DIN, son indice IP20, une section de raccordement jusqu’à 25 mm² et une endurance de 2 000 cycles électriques et 4 000 manœuvres mécaniques.

En résumé, le CFC840F est un interrupteur différentiel 3P+N 40 A 300 mA type AC, 4 modules, idéal pour la protection différentielle générale des tableaux triphasés, en particulier pour la sécurité des biens et la prévention des risques d’échauffement.

E-catalogue Interrupteur différentiel Hager CFC840F

Caractéristiques techniques

• Marque : Hager

• Référence fabricant : CFC840F

• Gamme produits : Interrupteurs différentiels tétrapolaires type AC à bornes décalées (gamme CFC Hager)

• Type de pôles : 3P+N

• Courant assigné nominal : 40 A

• Courant diffé­ren­tiel assigné : 300 mA

• Pouvoir de ferme­ture et de coupure : 1,50 kA

• Courant condi­tionnel de court-­cir­cuit assigné Inc selon EN 61008-1 : 6 kA

• Couple de serrage nominal borne haute / basse : 2,80 - 2,80 Nm

• Tension assi­gnée d'em­ploi Ue :230 - 400 V

• Type de tension d'ali­men­ta­tion : AC

• Tension assi­gnée d'iso­le­ment : 500 V

• Tension assi­gnée de tenue aux chocs : 4 000 V

• Tension maxi d'uti­li­sa­tion : 440 V

• Fréquence : 50 - 50 Hz

• Nombre de modules : 4

• Compa­tible avec montage Rail DIN : Oui

• Type de protec­tion diffé­ren­tielle : AC

• Classe de protec­tion (IP) : IP20

• Type de raccor­de­ment haut / bas pour produits modu­laires : Borne à vis

• Couple de serrage : 2,80 - 2,80 Nm

• Section de raccor­de­ment des bornes amont et aval à vis :

• en câble rigide : 1 - 25 mm²

• en câble souple : 1 - 16 mm²

• Puis­sance dissipée totale sous IN : 8,10 W

• Endu­rance élec­trique en nombre de cycles : 2 000

• Endu­rance méca­nique nombre de manœuvres : 4 000

• Type de raccor­de­ment : Borne à vis

• Aligne­ment des bornes :

• hautes pour produits modu­laires : Borne décalée

• basses pour produits modu­laires : Bornes alignées

• Hauteur : 84,40 mm

• Largeur : 71 mm

• Profon­deur : 70 mm

Fiche technique Interrupteur différentiel Hager CFC840F
