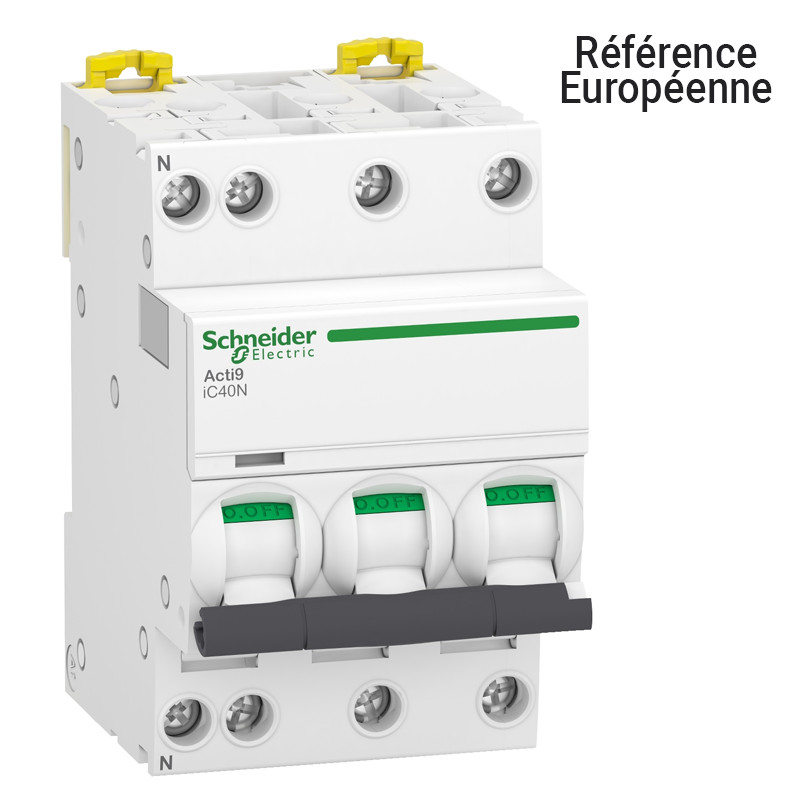

Disjoncteur Schneider 3P+N 25A IC40 (IDT40) Acti9 Courbe D 10kA - A9P64725

 IMPORTANT :  Cette référence est une référence Européenne

Schneider A9P64725 - Disjoncteur 3P+N 25A IC40 (IDT40) Acti9 Courbe D 10kA

Pour les secteurs résidentiel, tertiaire et industriel, Schneider Electric propose une gamme complète de produits électriques modulaires.

Disjoncteur miniature tétrapolaire Schneider Acti9 iC40N 3P+N 25 A courbe D, pouvoir de coupure 6 kA (EN 60898‑1) / 10 kA (EN 60947‑2), pour la protection des circuits triphasés 400 V à forts courants d’appel.

Ce disjoncteur 3P+N 25 A courbe D est particulièrement adapté aux départs moteurs et charges inductives, assurant une protection magnétothermique contre surcharges et courts‑circuits, une aptitude au sectionnement, une classe de limitation 3, un pouvoir de coupure 6000/10000 A, un montage 6 modules sur rail DIN et des bornes à vis pour conducteurs rigides jusqu’à 16 mm².

Puissant et sélectif, le disjoncteur Acti9 iC40N A9P64725 garantit une protection fiable des circuits triphasés 25 A dans les environnements tertiaires et industriels tout en limitant les déclenchements intempestifs au démarrage.

E-catalogue Disjoncteur Schneider 3P+N 25A - A9P64725

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9P64725

• Gamme : Acti9

• Nom du produit : Acti9 iC40

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : iC40N

• Application de l'appareil : Distribution

• Description des pôles : 3P + N

• Nombre de pôles protégés : 3

• Position neutre : Gauche

• [In] courant nominal : 25 A

• Type de réseau : CA

• Technologie du déclencheur : Thermique-magnétique

• Courbe de déclenchement : D

• Pouvoir de coupure :

• 10 kA Icu à 400 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/IEC 60898-1

• Aptitude au sectionnement : Oui conforme à EN/IEC 60947-2

• Labels qualité : OVE - AENOR

• Fréquence du réseau : 50/60 Hz

• [Ue] tension assignée d'emploi : 400 V CA 50/60 Hz

• Limite de déclenchement magnétique :

• 10...14 x In se conformer à EN/IEC 60898-1

• 12 x In +/- 20 % se conformer à EN/IEC 60947-2

• [Ics] pouvoir assigné de coupure de service :

• 6000 A 100 % Icn à 400 V CA 50/60 Hz se conformer à EN/IEC 60898-1

• 7,5 kA 75 % Icn à 400 V CA 50/60 Hz se conformer à EN/IEC 60947-2

• [Ui] tension assignée d'isolement : 440 V CA 50/60 Hz se conformer à EN/IEC 60947-2

• [Uimp] tension assignée de tenue aux chocs : 4 kV conforme à EN/IEC 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Signalisation locale : Indication ON/OFF - Signalisation de déclenchement

• Mode d'installation : Encliquetable

• Support de montage : Rail DIN

• Pas de 9 mm : 6

• Hauteur : 85 mm

• Largeur : 54 mm

• Profondeur : 74 mm

• Couleur : Blanc

• Durée de vie mécanique : 20000 cycle

• Durée de vie électrique : 10000 cycle

• Description des options de verrouillage : Dispositif de cadenassage

• Mode de raccordement :

• Borne du type à cage haut ou bas1…10 mm² flexible

• Borne du type à cage haut ou bas1…16 mm² rigide

• Longueur de dénudage des fils : 14 mm for haut ou bas connection

• Couple de serrage : 2 N.m haut ou bas

• Protection différentielle : Bloc séparé

• Normes : EN/IEC 60898-1 - EN/IEC 60947-2

• Certifications du produit : CE - BV - RINA - DNV

• Degré de protection IP : IP20 conforming to CEI 60529 - IP40 (boîtier modulaire) conforming to CEI 60529

• Degré de pollution : 3 conforme à EN/IEC 60947-2
