Peigne à dents IC60 2P 100A 24 modules - A9XPH224

SCHNEIDER A9XPH224 -  Peigne à dents IC60 2P 100A 24 modules

Leader international d’origine française, Schneider Electric développe des technologies numériques innovantes au service de l’énergie et de l’automatisation.

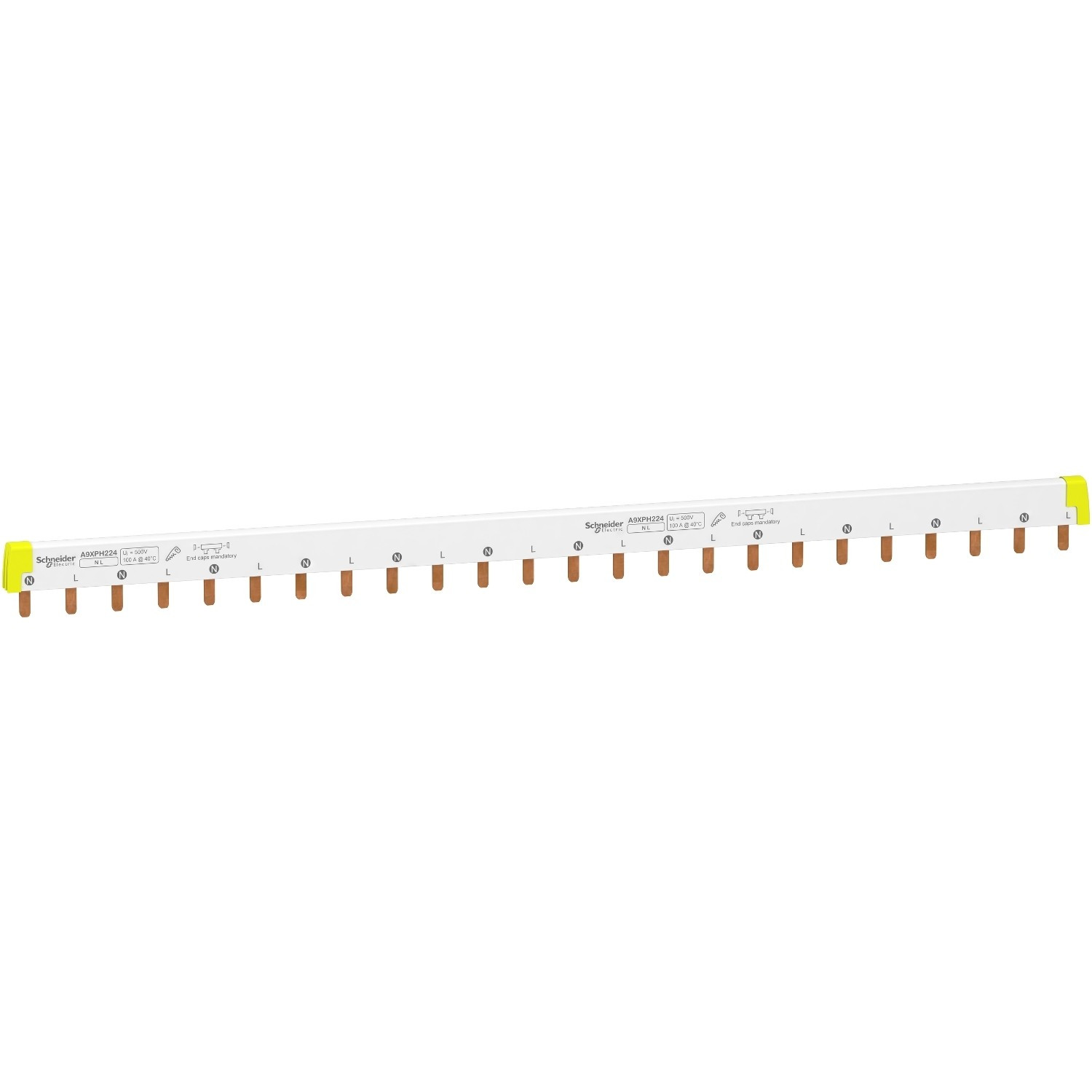

Le peigne Acti9 iC60 A9XPH224 est un peigne horizontal à dents 2 pôles 100 A, 24 modules de 18 mm, destiné à l’alimentation et à l’interconnexion rapide de disjoncteurs modulaires Acti9 iC60 et iK60 en coffrets électriques.

Ce peigne s’utilise pour distribuer une phase et un neutre (configuration 1L+N) sur une rangée de disjoncteurs, avec comme atouts sa capacité 100 A, son pas de 18 mm compatible Acti9, sa découpe facile pour adapter la longueur, et son isolement intégré garantissant sécurité et gain de temps au câblage.

En résumé, l’A9XPH224 est une solution pratique, sûre et modulable pour réaliser une répartition propre et fiable des circuits 1P+N dans les tableaux équipés en disjoncteurs Acti9 iC60 et iK60.

E catalogue Peigne à dents IC60 2P 100A 24 modules - SCHNEIDER A9XPH224

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9XPH224

• Gamme produits : Acti9 iC60

• Fonctions : peigne de raccordement horizontal sécable pour alimentation et interconnexion de disjoncteurs 1P+N sur une rangée

• Nombre de pôles : 2 pôles (1 phase + neutre)

• Tension nominale de fonctionnement : 415 V CA

• Courant nominal de fonctionnement : 100 A à 40 °C

• Type connexion/raccordement : peigne à dents type PIN pour bornes tunnel ou bornes doubles des disjoncteurs iC60/iK60

• Dimension du pas : pas de raccordement 18 mm

• Découpable à taille voulue : oui, peigne horizontal sécable 24 modules

• Largeur en nombre de modules : 24 modules de 18 mm (12 voies N+1L)

• Isolé : oui, peigne isolé avec degré de protection IP20 avec embouts et cache dents

• Type de peigne fourni : peigne à dents horizontal 1L+N pour installations N+1L

• Mode de pose : montage horizontal en partie haute ou basse sur bornes type tunnel ou bornes doubles des appareils

• Largeur : 430 mm

• Couleur : blanc RAL 9003

• Classe de protection (IP) : IP20 avec embouts et cache dents

• Temperature d'utilisation : adaptée aux tableaux basse tension avec tenue diélectrique jusqu’à 500 V CA selon CEI 61439 2 (température d’emploi usuelle de la gamme Acti9)

• Qualité du matériau : isolant auto extinguible avec tenue au feu 960 °C 30 s selon CEI 60695 2 1

• Norme et certification : conforme CEI 60947 7 1 et CEI 61439 2, degré de pollution 3

• Garantie : 2 ans

• Utilisation recommande : répartition et alimentation des disjoncteurs Acti9 iC60, iK60, iID, iSW et assimilés en tableaux résidentiels, tertiaires et petits industriels pour circuits 1P+N jusqu’à 100 A.

Fiche produit Peigne à dents IC60 2P 100A 24 modules - SCHNEIDER A9XPH224
