Bloc différentiel iDT40 4P 63A 30mA AC Schneider A9Y12463

SCHNEIDER A9Y12463 - Bloc différentiel iDT40 4P 63A 30mA AC

Société française reconnue internationalement, Schneider Electric propose des solutions intelligentes pour optimiser la consommation d’énergie et améliorer l’efficacité opérationnelle.

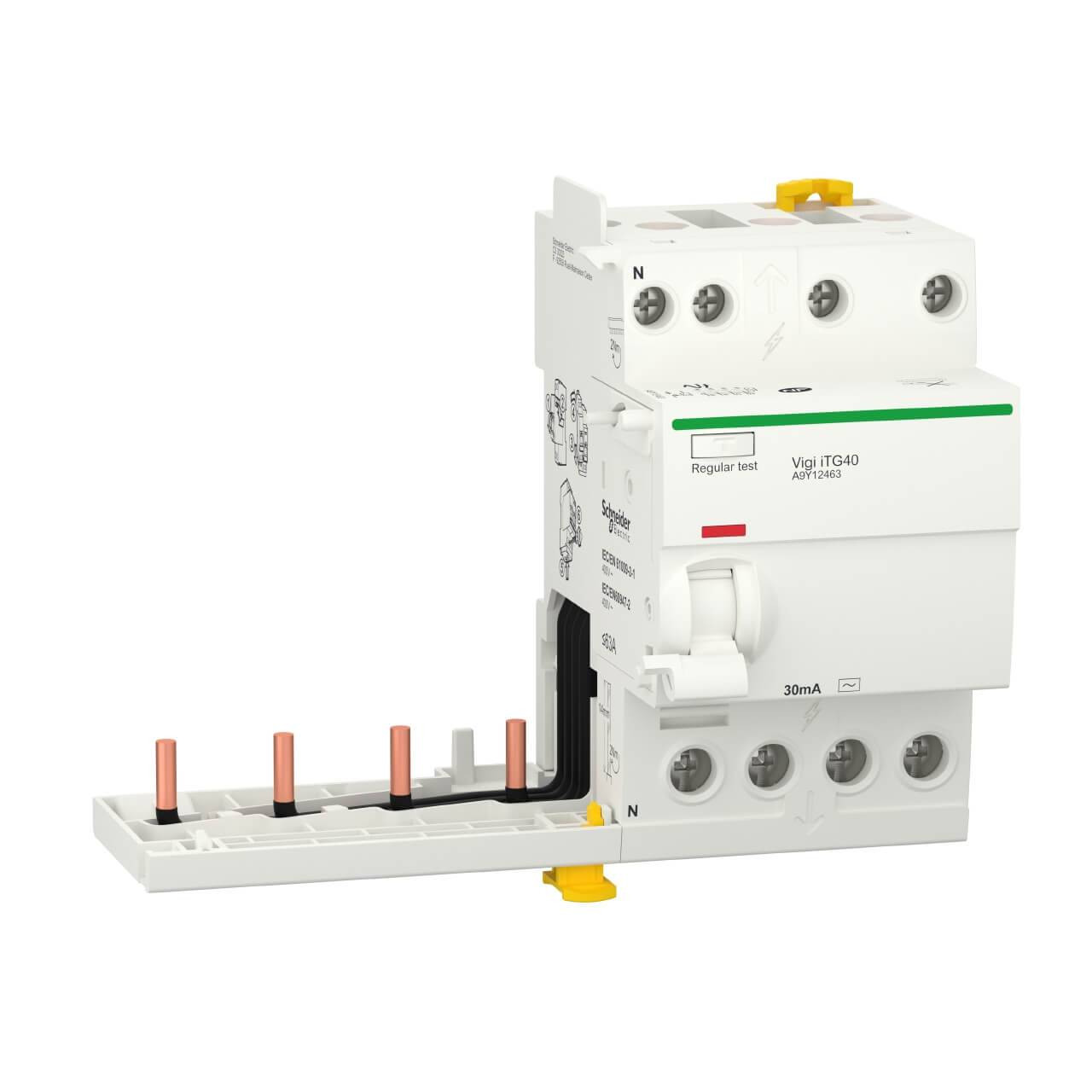

L’Acti9 iTG40 A9Y12463 est un bloc différentiel Vigi tête de groupe 4P 63 A 30 mA type AC, destiné à assurer la protection différentielle des circuits en association avec les disjoncteurs iDT40.

Ce module s’utilise en tête de groupe pour protéger les personnes contre les contacts indirects et limiter les déclenchements intempestifs dus aux surtensions passagères, avec comme principaux atouts une sensibilité 30 mA, une technologie différentielle indépendante de la tension, une grande compatibilité avec la gamme Acti9 iDT40 et un montage rapide sur rail DIN.

En résumé, l’Acti9 iTG40 A9Y12463 offre une solution compacte, sélective et fiable pour ajouter une protection différentielle performante aux départs protégés par les disjoncteurs iDT40 jusqu’à 63 A dans les installations tertiaires et résidentielles évoluées.

E catalogue Bloc différentiel iDT40 4P 63A 30mA AC - Schneider A9Y12463

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9Y12463

• Gamme produits : Acti9 iTG40 Vigi

• Fonctions : bloc différentiel Vigi tête de groupe assurant la protection des personnes contre les défauts d’isolement et complétant la protection contre surcharges et courts circuits des disjoncteurs iDT40

• Nombre de modules : 6 pas de 9 mm

• Nombre de pôles : 4P

• Courant nominal : 63 A

• Sensibilité différentiel : 30 mA

• Type différentiel : type AC instantané technologie indépendante de la tension

• Tension nominale : 400 V CA réseau triphasé 50 Hz (utilisable jusqu’à 415 V CA selon versions)

• Type de tension : CA

• Tension d'isolement assignée : 440 V CA conformément à EN/CEI 61009 2 1

• Type connexion - raccordement : bornes à vis type cage peignables sur disjoncteur iDT40 rail DIN

• Section de raccordement : jusqu’à 16 mm² rigide et 10 mm² souple sur bornes supérieures

• Auxiliaires associables : gamme d’auxiliaires et de peignes Acti9 pour disjoncteurs iDT40 ainsi que capteurs d’énergie PowerTag compatibles avec la plateforme Acti9 iDT40

• Verrouillable : avec dispositif de verrouillage disponible en option sur la gamme (fonction verrouillable mentionnée sur certaines fiches)

• Mode de pose : encliquetable sur rail DIN en tête de groupe dans tableau de distribution

• Hauteur : 91 mm

• Largeur : 126 mm

• Profondeur : 74 mm

• Couleur : blanc

• Classe de protection (IP) : IP20 en face avant en montage dans enveloppe adaptée

• Temperature d'utilisation : typiquement de  25 °C à +60 °C pour la gamme Acti9 iTG40 selon EN/CEI 61009 2 1

• Qualité du matériau : boîtier isolant thermoplastique auto extinguible haute tenue mécanique pour appareillage modulaire basse tension

• Norme et certification : conforme NF EN 61009 2 1 avec marquages CE NF et label environnemental Green Premium et conformité RoHS UE

• Garantie : 2 ans

• Utilisation recommande : protection différentielle en tête de groupe sur réseaux triphasés 400 V pour applications tertiaires et résidentielles exigeantes associées aux disjoncteurs Acti9 iDT40 jusqu’à 63 A.
