HAGER ADC710F - Disjoncteur différentiel 10A 30mA Type-AC 1P+N 3kA

Hager est une entreprise familiale fondée en 1955 en Allemagne, spécialisée dans la fabrication de matériels électriques pour les bâtiments résidentiels et tertiaires.

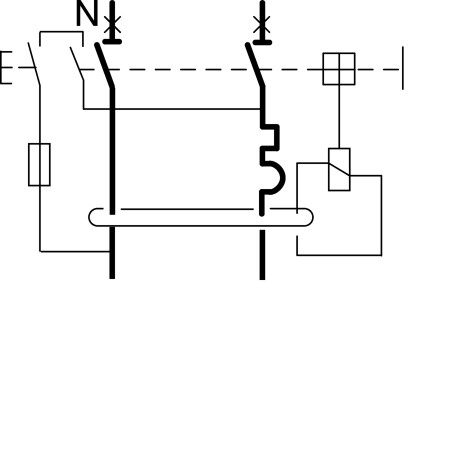

Le disjoncteur différentiel HAGER ADC710F est un appareil modulaire 1P+N 10A 3kA courbe C, 30mA type AC, destiné à la protection des circuits résidentiels contre les surintensités et les fuites de courant.

Il s’utilise pour la protection des circuits d’éclairage et de petites prises en habitat, offrant à la fois la sécurité des personnes (30mA type AC) et la protection des câbles contre les surcharges et courts-circuits, avec un montage facile sur rail DIN.

En résumé, le HAGER ADC710F est un disjoncteur différentiel compact et performant, idéal pour assurer une protection fiable et conforme des circuits résidentiels 230 V.

E-catalogue Disjoncteur différentiel Hager 10A - HAGER ADC710F

Caractéristiques techniques

• Marque : Hager

• Référence fabricant : ADC710F

• Gamme produits : Disjoncteur différentiel 1P+N 3kA courbe C 30mA type AC pour circuits résidentiels

• Type de pôles : 1P+N

• Courbe : C

• Type de protection différentielle : AC

• Pouvoir de coupure assigné Icn sous AC selon IEC 60898-1 : 3 kA

• Couple de serrage nominal borne : 2,10 - 2,10 Nm

• Type de connection/prise : Borne à vis

• Tension assignée d'isolement : 500 V

• Tension assignée de tenue aux chocs : 4 000 V

• Tension maxi d'utilisation : 240 V

• Tension assignée d'emploi Ue : 240 - 240 V

• Catégorie de surtension selon IEC 60947-1 2,5.60 tableau 1 : 3

• Type de tension d'alimentation : AC

• Courant assigné nominal : 10 A

• Courant différentiel assigné : 30 mA

• Classe de limitation d'énergie I²t : 3

• Degré de pollution suivant IEC 60664/IEC 60947-2 : 2

• Endurance électrique en nombre de cycles : 2 000

• Endurance mécanique nombre de manœuvres : 2 000

• Section de raccordement en câble : souple : 1 - 16 mm² - rigide : 1 - 25 mm²

• Couple de serrage : 2,10 - 2,10 Nm

• Type de raccordement :

• haut pour produits modulaires : Borne à vis

• bas pour produits modulaires : Borne biconnect

• Nombre de modules : 2

• Hauteur : 83 mm

• Largeur : 35 mm

• Profondeur : 68 mm
