Bloc différentiel iDT40 3P 40A 300mA AC Schneider A9Y63340

SCHNEIDER A9Y63340- Bloc différentiel iDT40 3P 40A 300mA AC

Présente sur les cinq continents, Schneider Electric combine expertise française et technologies numériques pour une énergie plus responsable.

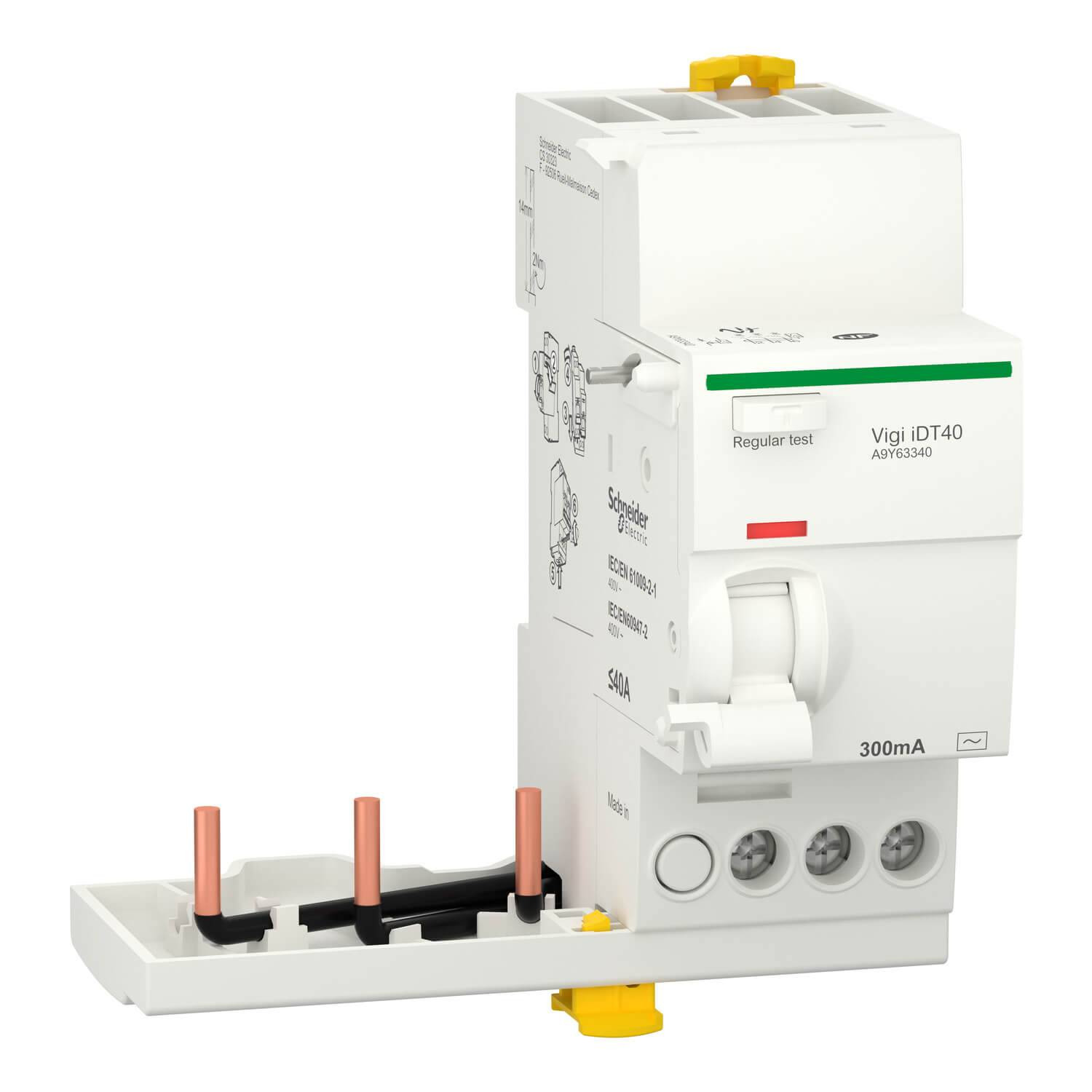

L’A9Y63340 est un bloc différentiel Vigi iDT40 triphasé 3P 40 A 300 mA type AC destiné à assurer la protection différentielle des circuits dans les installations tertiaires.

Ce module se monte en départ sur un disjoncteur iDT40 pour assurer la protection des personnes contre les contacts indirects et les défauts d’isolement, avec comme atouts sa sensibilité 300 mA, sa technologie indépendante de la tension, sa compatibilité avec la gamme Acti9 et son montage encliquetable sur rail DIN.

En résumé, l’A9Y63340 offre une solution compacte, fiable et simple à installer pour ajouter une protection différentielle 3P 40 A 300 mA type AC aux départs triphasés en environnement tertiaire.

E catalogue Bloc différentiel iDT40 3P 40A 300mA AC - Schneider A9Y63340

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9Y63340

• Gamme produits : Acti9 iDT40 Vigi

• Fonctions : protection différentielle des circuits triphasés 3P contre les défauts d’isolement et les courants de fuite à la terre

• Nombre de modules : 6 pas de 9 mm

• Nombre de pôles : 3P

• Courant nominal : 40 A

• Sensibilité différentiel : 300 mA

• Type différentiel : type AC temporisation instantanée technologie indépendante de la tension

• Tension nominale : 400 V CA 50 Hz jusqu’à 415 V CA selon réseau triphasé

• Type de tension : CA

• Tension d'isolement assignée : 440 V CA 50/60 Hz conformément à EN/CEI 61009-2-1

• Type connexion - raccordement : bornes à vis type cage pour connexion par vis sur le disjoncteur et sur conducteurs

• Section de raccordement : jusqu’à 16 mm² rigide et jusqu’à 10 mm² souple sur bornes à cage

• Auxiliaires associables : compatible avec les accessoires et disjoncteurs Acti9 iDT40 de Schneider Electric

• Verrouillable : verrouillage possible via accessoires de la gamme Acti9 en façade du disjoncteur associé

• Mode de pose : encliquetable sur rail DIN en tableau électrique

• Hauteur : 99,5 mm

• Largeur : 93 mm (6 pas de 9 mm)

• Profondeur : 74 mm

• Couleur : blanc

• Classe de protection (IP) : IP20 en face avant en coffret

• Temperature d'utilisation : typiquement de −25 °C à +60 °C en service selon caractéristiques de la gamme Vigi iDT40

• Qualité du matériau : boîtier isolant autoextinguible pour appareillage modulaire basse tension

• Norme et certification : conforme aux normes EN 61009-1 et EN 61009-2-1 avec marquages CE et NF pour application tertiaire

• Garantie : 2 ans

• Utilisation recommande : protection différentielle des départs triphasés 3P 40 A en tableaux tertiaires et petits industriels sur réseaux 400 V CA type AC 300 mA
