Disjoncteur différentiel VIGI NSX250 36kA - C25F44B240

SCHNEIDER C25F44B240 - Disjoncteur différentiel VIGI NSX250 36kA

Présent dans plus de 100 pays, Schneider Electric accompagne les entreprises et les particuliers dans la transformation numérique de la gestion énergétique et des automatismes.

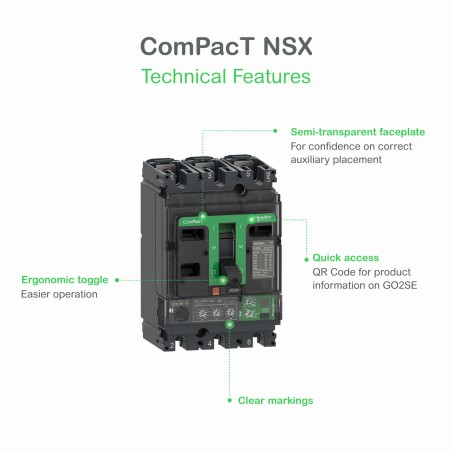

Le disjoncteur Vigi ComPacT NSX250F C25F44B240 est un disjoncteur boîtier moulé 4P abonné, équipé d’un déclencheur électronique MicroLogic 4.2AB 240 A et d’une protection différentielle intégrée, offrant un pouvoir de coupure de 36 kA pour les installations de distribution basse tension.

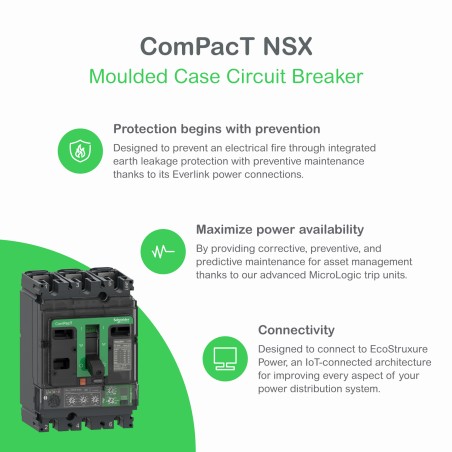

Ce disjoncteur est utilisé pour la protection, la commande et le sectionnement des départs de puissance (moteurs, transformateurs, générateurs et lignes de distribution) avec comme atouts sa protection différentielle réglable intégrée Vigi, sa haute capacité de coupure 36 kA, son électronique MicroLogic précise et communicante, et sa conception compacte robuste pour tableaux industriels.

En résumé, le C25F44B240 ComPacT NSX250F constitue une solution complète, fiable et évolutive pour sécuriser les circuits de puissance jusqu’à 240 A en environnement industriel et tertiaire exigeant.

E catalogue Disjoncteur différentiel VIGI NSX250 36kA - SCHNEIDER C25F44B240

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : C25F44B240

• Gamme produits : ComPacT NSX250F

• Fonctions : protection magnétothermique et différentielle réglable des départs de puissance, commande et sectionnement des circuits

• Nombre de modules : appareil boîtier moulé non modulaire, équivalent à un seul corps de disjoncteur NSX250F

• Nombre de pôles : 4P4D (4 pôles, 4 pôles protégés)

• Nombre de pôles protégés : 4

• Courant nominal : 240 A

• Type courbe : déclencheur électronique MicroLogic 4.2AB avec réglages de protections longue, courte, instantanée et différentielle, sans courbe thermique classique B/C/D

• Sensibilité différentiel : protection différentielle intégrée Vigi MicroLogic 4.2AB à seuil réglable (courant résiduel réglable selon les paramètres du relais)

• Type différentiel : type A ou spécifique Vigi AB pour courants de fuite AC et composante continue selon réglages MicroLogic 4.2AB

• Tension nominale : adaptée aux réseaux basse tension triphasés jusqu’à 440/690 V AC suivant les caractéristiques de la gamme ComPacT NSX250F

• Type de tension : AC

• Tension d'isolement assignée : tension d’isolement élevée typique des disjoncteurs ComPacT NSX pour réseaux jusqu’à 690 V AC (Ui)

• Pouvoir de coupure EN : 36 kA selon les valeurs de la gamme NSX250F pour réseaux basse tension normalisés

• Pouvoir de coupure IEC : 36 kA suivant IEC pour disjoncteurs ComPacT NSX250F

• Type connexion - raccordement : bornes à vis / cosses à vis pour câbles ou jeux de barres, configurables selon accessoires de raccordement NSX

• Section de raccordement : adaptée aux sections de câbles correspondant à des intensités jusqu’à 250 A sur disjoncteur NSX250F (grandes sections cuivre ou aluminium)

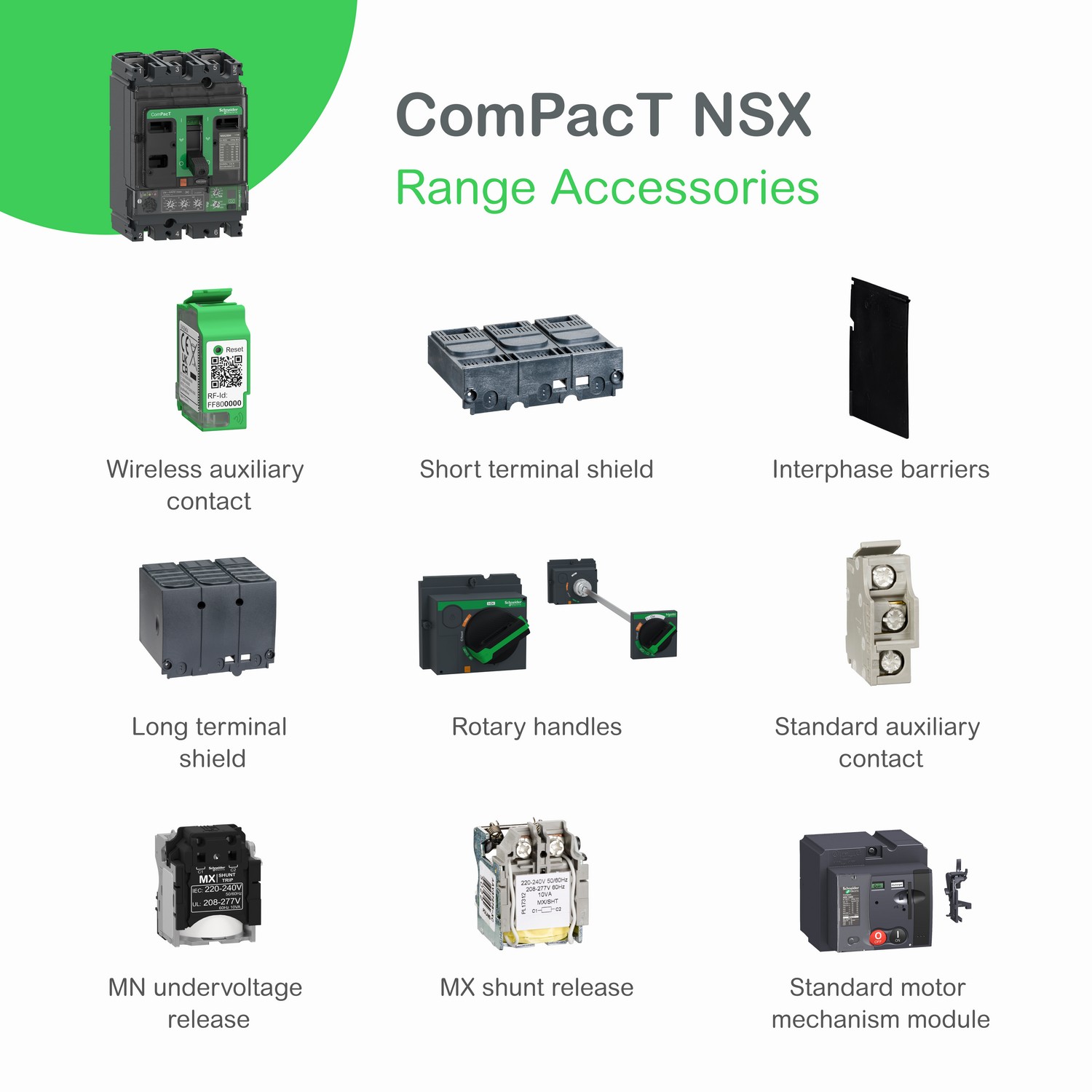

• Auxiliaires associables : gamme complète d’auxiliaires ComPacT NSX (contacts auxiliaires, déclencheurs MX/MN, moteurs de commande, caches-bornes, etc.)

• Verrouillable : verrouillage possible par accessoires de cadenas ou dispositifs de condamnation prévus pour NSX250F

• Mode de pose : installation fixe dans tableaux ou armoires sur platine ou châssis prévu pour disjoncteurs boîtier moulé ComPacT NSX

• Hauteur : 161 mm

• Largeur : 140 mm

• Profondeur : 86 mm

• Couleur : boîtier gris avec face avant noire et éléments verts typiques de la gamme ComPacT NSX

• Classe de protection (IP) : IP40 en façade dans enveloppe, IP20 aux bornes avec caches adaptés

• Temperature d'utilisation : plage de température en service de l’ordre de  25 °C à +70 °C suivant spécifications de la gamme ComPacT NSX

• Qualité du matériau : boîtier en matériau isolant haute performance auto extinguible pour appareillage de puissance basse tension

• Norme et certification : conforme aux normes internationales applicables aux disjoncteurs boîtier moulé et disjoncteurs différentiels de puissance de la gamme ComPacT NSX (IEC/EN 60947 2 et relatives aux dispositifs différentiels)

• Garantie : 2 ans

• Utilisation recommande : protection et commande de départs de puissance jusqu’à 240 A pour moteurs, générateurs et lignes de distribution dans les installations tertiaires et industrielles de distribution basse tension.
