Disjoncteur Hager monophasé 4.5-6kA à vis 1P+N C-6A - MJT706

Hager MJT706 - Disjoncteur monophasé 4.5-6kA à vis 1P+N C-6A

Avec son expertise, Hager est l’un des principaux fournisseurs français de coffrets, appareillage mural et conduits électriques pour les bâtiments résidentiels et tertiaires.

Le disjoncteur modulaire Hager MJT706 est un 1P+N, 1 module, courbe C, calibre 6 A, avec pouvoir de coupure 4,5 kA (EN 60898‑1) / 6 kA (IEC 60947‑2) pour la protection de circuits 230/240 V.

Il s’utilise pour protéger contre les surcharges et courts‑circuits des circuits d’éclairage ou de prises à faible intensité, avec neutre coupé simultanément, bornes à vis décalées (0,75 à 16 mm² rigide, 0,75 à 10 mm² souple), endurance de 4 000 cycles électriques et 20 000 manœuvres mécaniques, offrant une solution fiable et compacte IP20 pour tableaux résidentiels ou tertiaires.

En résumé, le MJT706 est un disjoncteur 6 A 1P+N courbe C, 1 module, idéal pour la protection précise de circuits 230 V dans les installations conformes à EN 60898‑1 et IEC 60947‑2.

E-catalogue Disjoncteur Hager MJT706

Caractéristiques technique

• Marque : Hager.

• Référence fabricant : MJT706.

• Gamme produits : Disjoncteurs modulaires 1P+N 4,5–6 kA courbe C (série MJT700).

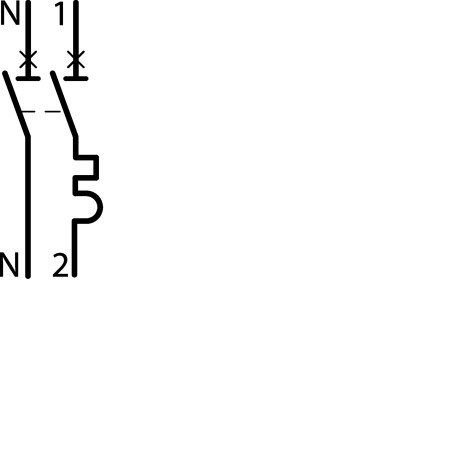

• Type de pôles : 1P+N

• Courbe : C

• Tension assignée d'emploi (Ue) : 230 - 240 V

• Type de tension d'alimentation : AC

• Tension assignée d'isolement : 500 V

• Tension assignée de tenue aux chocs : 4 000 V

• Fréquence : 50 - 60 Hz

• Courant assigné nominal : 6 A

• Pouvoir de coupure nominal Ics AC (IEC 60898-1) : 4,50 kA

• Pouvoir de coupure assigné Icn sous 230 V AC (IEC 60898-1) : 4,50 kA

• Pouvoir de coupure ultime Icu sous 230 V AC (IEC 60947-2) : 6 kA

• Principaux attributs électriques :

• Pouvoir de coupure nominal Icn AC (IEC 60898-1) : 4,50 kA

• Type de raccordement haut (produits modulaires) : Borne à vis

• Type de raccordement bas (produits modulaires) : Borne à vis

• Puissance dissipée totale sous IN : 1,40 W

• Endurance électrique (nombre de cycles) : 4 000

• Endurance mécanique (nombre de manœuvres) : 20 000

• Degré de pollution (IEC 60664 / IEC 60947-2) : 3

• Classe de limitation d'énergie I²t : 3

• Nombre de Modules : 1

• Type de raccordement : Borne à vis

• Alignement des bornes hautes/basses (produits modulaires) : Borne décalée

• Section des bornes amont et aval à vis :

• câble rigide : 0,75 - 16,0 mm²

• câble souple : 0,75 - 10,0 mm²
