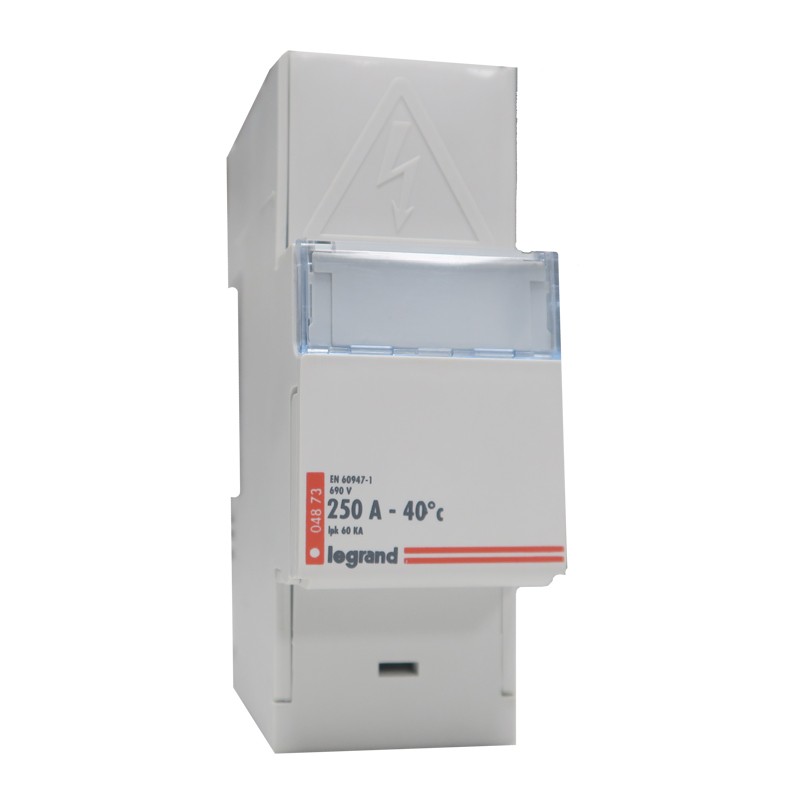

Répartiteur UNI 250A – 1x70+6x25+x16 - LEGRAND 004873

LEGRAND 004873 - Répartiteur UNI 250A – 1x70+6x25+x16

Acteur mondial d’origine française, Legrand développe des technologies intelligentes qui améliorent la gestion de l’énergie et des infrastructures électriques, tout en favorisant des usages plus durables et connectés.

Ce répartiteur modulaire unipolaire associable Legrand 250 A 11 connexions maximum par barreau sur 2 modules assure une distribution efficace et compacte du courant dans les tableaux électriques.

Il est utilisé pour réaliser des répartiteurs unipolaires de forte intensité sur rail DIN, simplifier le câblage, multiplier les départs et garantir une installation fiable grâce à sa forte capacité de connexion et à sa protection contre les contacts directs.

Solution modulaire unipolaire 250 A, ce répartiteur associable Legrand optimise la répartition de puissance dans les coffrets tout en offrant une grande flexibilité de câblage et un haut niveau de sécurité.

E-catalogue Répartiteur UNI 250A - LEGRAND 004873

Caractéristiques technique

• Marque : Legrand

• Référence fabricant : 004873

• Gamme produits : Répartiteur modulaire associable Lexic unipolaire

• Fonctions : Répartition modulaire de puissance unipolaire associable jusqu’à 11 connexions par barreau Icc crête 60 kA

• Nombre de pôles : 1

• Tension nominale de fonctionnement : adaptée aux réseaux basse tension courants (jusqu’à 400 V AC selon l’installation, voir notice d’installation de l’appareillage associé)

• Courant nominal de fonctionnement : 250 A

• Type connexion/raccordement : à vis

• Type de borniers : bornes à vis protégées contre les contacts

• Capacité des bornes : 11 connexions maximum par barreau (1 entrée + 10 sorties selon les sections indiquées)

• Section conducteur entrée : rigide 1 x 70 mm² à 150 mm² souple 1 x 70 mm² à 120 mm²

• Section conducteur sortie : rigide 4 x 2,5 mm² à 16 mm² + 6 x 10 mm² à 35 mm² souple 4 x 2,5 mm² à 10 mm² + 6 x 10 mm² à 25 mm²

• Dimension du pas : 18 mm par module (appareil 2 modules soit 36 mm)

• Découpable à taille voulue : non (répartiteur modulaire unipolaire associable et non peigne découpable)

• Largeur en nombre de modules : 2 modules DIN

• Isolé : oui protégé contre les contacts directs

• Mode de pose : sur rail DIN

• Hauteur : 104,5 mm

• Largeur : 36 mm

• Profondeur : 44 mm

• Couleur : généralement gris (couleur standard des répartiteurs modulaires Legrand)

• Temperature d'utilisation : plage typique des appareillages modulaires de -5 °C à +40 °C en service normal (référence aux conditions d’utilisation standard Legrand)

• Qualité du matériau : matériau isolant autoextinguible tenue au fil incandescent 960 °C sur supports des parties actives selon EN 60695-2-11

• Norme et certification : conforme à la norme EN 60947-1

• Garantie : 2 ans

• Utilisation recommande : répartition de puissance dans coffrets et tableaux électriques basse tension pour applications résidentielles tertiaires ou industrielles légères avec forte intensité unipolaire et besoin de multiples départs protégés
