Borne de raccordement auto section 6mm² à 25mm² - LEGRAND 405207

Legrand 405207 - Borne de raccordement auto section 6mm² à 25mm²

Entreprise française innovante, Legrand conçoit des systèmes électriques et numériques qui optimisent la consommation d’énergie, renforcent la sécurité et accompagnent la transformation durable des espaces.

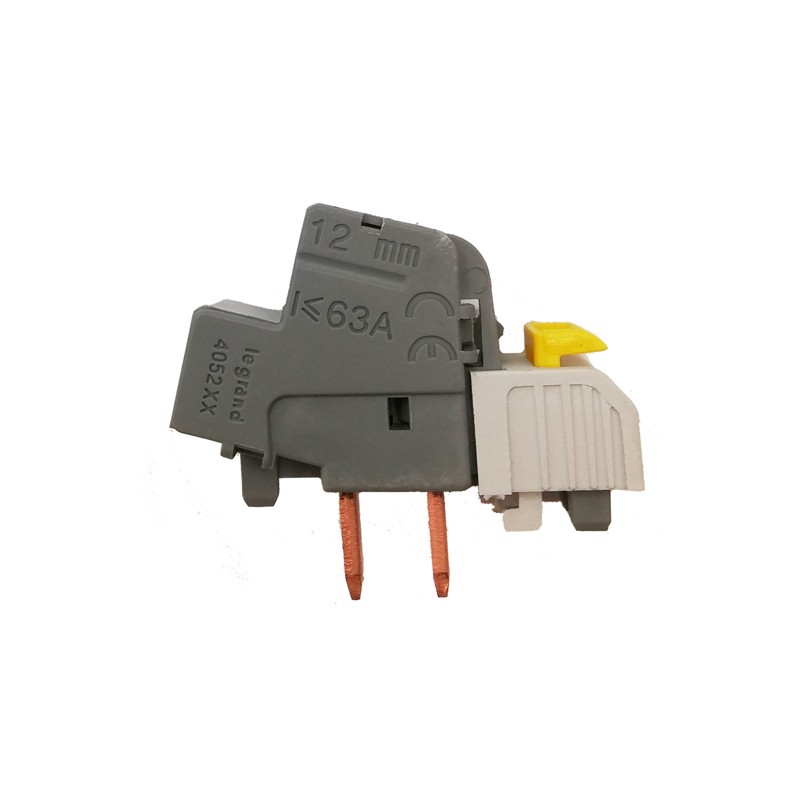

Borne de raccordement Legrand HX³ 1P+N à connexion automatique pour disjoncteurs monophasés, permettant le raccordement de câbles de section 4 à 25 mm² avec protection IP2X.

Cette borne s’utilise pour l’extension et le repiquage de disjoncteurs DNX³/DX³ uni + neutre à bornes auto, tout en laissant le passage des peignes universels et en simplifiant le câblage dans le tableau.

Accessoire de répartition monophasée compact et protégé, facilitant un raccordement fiable jusqu’à 100 A sur les disjoncteurs 1P+N à connexion automatique.

E-catalogue Borne de raccordement auto section 6mm² à 25mm² - LEGRAND 405207

Caractéristiques

• Marque : Legrand

• Référence fabricant : 405207

• Gamme produits : HX³ accessoires pour répartition monophasée

• Fonctions : borne de raccordement à connexion automatique pour disjoncteur 1P+N, extensions et repiquage tout en permettant le passage des peignes universels

• Nombre de pôles : 2 (1P+N)

• Courant nominal de fonctionnement : 100 A

• Type connexion/raccordement : connexion automatique côté bornier disjoncteur, sorties à vis

• Type de borniers : bornier à connexion auto côté disjoncteur et borniers à vis en sortie

• Capacité des bornes : section de raccordement 4 à 25 mm²

• Section conducteur entrée : 4 à 25 mm² env. via connexion auto du disjoncteur

• Section conducteur sortie : 4 à 25 mm² sur les deux sorties à vis

• Dimension du pas : non précisée pour cette référence

• Découpable à taille voulue : non

• Largeur en nombre de modules : 1 module (≈ 17,5 mm)

• Isolé : oui, IP2X protégé contre les contacts directs

• Type de peigne fourni : aucun peigne fourni, conçu pour laisser passer les peignes universels existants

• Mode de pose : autre, montage direct sur bornier supérieur du disjoncteur Ph+N à bornes auto

• Hauteur : 42 mm

• Largeur : 17,5 mm

• Profondeur : 42 mm

• Classe de protection (IP) : IP2X

• Temperature d'utilisation : environ -5 °C à +40 °C (plage typique Legrand pour accessoires HX³, à confirmer sur fiche Legrand)

• Qualité du matériau : matériau isolant synthétique (plastique technique) non détaillé

• Norme et certification : conforme aux exigences de la gamme de répartition modulaire Legrand

• Garantie : 2 ans

• Utilisation recommande : tableaux électriques résidentiels et petits tertiaires pour répartition monophasée, repiquage et extension de disjoncteurs DNX³/DX³ 1P+N à bornes auto avec maintien du passage de peignes universels
