Bloc de passage Bleu 2 fils 2,5mm à levier WAGO 2102-5204

Bloc de passage Bleu 2 fils 2,5mm à levier - WAGO 2102-5204

WAGO, entreprise originaire d'Allemagne, est spécialisée dans la conception des bloc et bornes de connexion.

La WAGO 2102-5204 est une borne de passage TOPJOB S pour 2 conducteurs, à levier et poussoir, bleue, destinée au montage sur rail DIN 35 mm pour la répartition du câblage jusqu’à 2,5 mm² dans les tableaux électriques, y compris en applications Ex i.

Elle s’utilise pour raccorder des fils cuivre rigides ou souples sans outil grâce à la technologie Push-in CAGE CLAMP, offrant un gain de temps important, un emplacement de test pour mesure de tension, la possibilité de pontage, une tenue jusqu’à 800 V / 24 A et un repérage immédiat des circuits grâce au code couleur bleu.

La borne WAGO 2102-5204 est un bornier de rail DIN 2 voies, bleu, compact, sécurisé et adapté aux environnements Ex i, permettant un câblage propre, fiable et facilement contrôlable des circuits de commande ou de puissance jusqu’à 2,5 mm².

E-catalogue Bloc de passage - WAGO 2102-5204

Caractéristique - Bloc de passage WAGO 2102-5204

• Marque : WAGO

• Référence : 2102-5204

• Gamme produite : Bornes sur rail TOPJOB S Wago

• Points de serrage : 2

• Nombre total des potentiels : 1

• nombre des niveaux : 1

• Nombre logements de pontage : 2

• Connexion : 1

• Technique de connexion : Push-in CAGE CLAMP®

• Type d'actionnement : Levier

• Matière plastique conducteur raccordable : Cuivre

• Section nominale : 2,5 mm²

• Remarque (Section de conducteur) : En fonction de la nature du conducteur, un conducteur de section inférieure peut également être insérable directement.

• Longueur de dénudage : 10 … 12 mm

• Sens du câblage : Câblage frontal

• Connexion : 2

• Type d'actionnement 2 : Bouton-poussoir

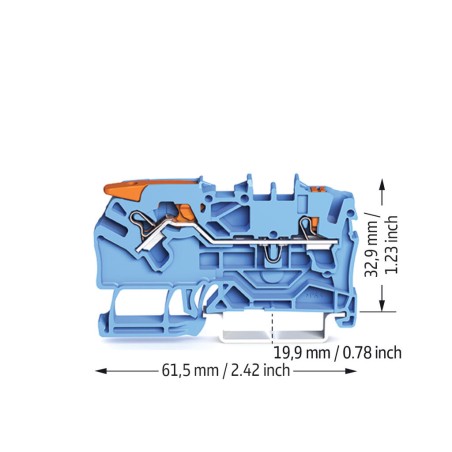

• Largeur : 5,2 mm

• Hauteur : 61,5 mm

• Prof. à partir du niveau supérieur du rail : 32,9 mm

• Profondeur : 39,5 mm

Fiche technique Bloc de passage - WAGO 2102-5204
