Parafoudre Tableau type 2 IMAX 12KA - LEGRAND 003951

LEGRAND 003951 - Parafoudre Tableau type 2 IMAX 12KA

Legrand, acteur industriel français, met son expertise mondiale au service de la transition énergétique et numérique, en proposant des technologies qui améliorent la gestion de l’énergie et du confort dans les bâtiments.

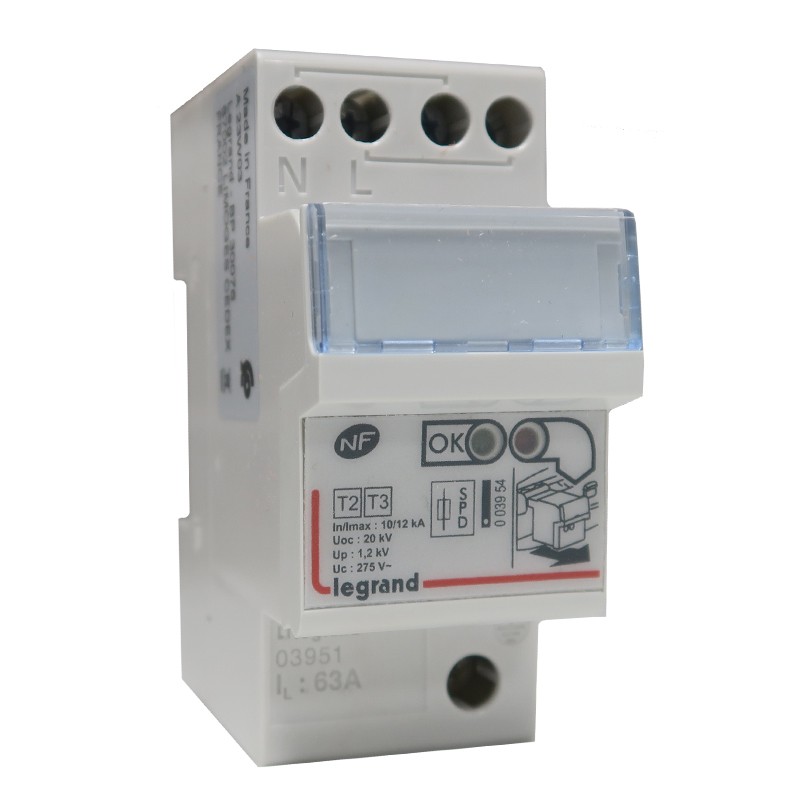

Le LEGRAND 003951 est un parafoudre monophasé type 2 + 3 autoprotégé pour la protection des tableaux d’abonnés domestiques et tertiaires contre les surtensions.

Il s’utilise pour protéger les équipements d’une installation 230 V de 0 à 36 kVA, avec fusible intégré, cassette débrochable et technologie limitant les déclenchements intempestifs des différentiels.

Compact (2 modules, 1P+N), ce parafoudre offre une protection efficace jusqu’à Imax 12 kA avec niveau de protection 1,2 kV, conforme EN/IEC 61643-11 et simple à intégrer sur rail DIN.

E-catalogue Parafoudre Tableau LEGRAND 003951

Caractéristiques - Parafoudre Tableau LEGRAND 003951

• Marque : Legrand

• Référence fabricant : 003951

• Gamme produits : Parafoudre autoprotégé pour tableau d’abonné type 2 + 3

• Fonctions : Protection des tableaux d’abonnés monophasés contre les surtensions transitoires avec protection de court-circuit intégrée

• Nombre de modules : 2

• Tension nominale de fonctionnement : 230 V AC

• Fréquence : 50/60 Hz

• Type de tension : AC 230 V~

• Schéma de liaison compatible : TT TN TN-C TN-C-S (régime monophasé)

• Nombre de conducteurs : 2 (1P+N)

• Courant nominal de décharge : In 10 kA (8/20) par pôle

• Niveau de protection : Up 1,2 kV (1 kV L–N)

• Nature du cable pour connexion : Conducteurs rigides ou souples cuivre

• Section de conducteur Max : 16 mm² rigide ou flexible

• Type connexion/raccordement : Bornes à vis pour conducteurs 16 mm² max

• Contact de signalisation : Sans contact de signalisation à distance

• Classe de protection (IP) : IP20

• Type de fixation : Montage sur profilé chapeau 35 mm (rail DIN)

• Mode de pose : Sur rail DIN dans tableau électrique d’abonné

• Hauteur : 83 mm

• Largeur : 35,6 mm

• Profondeur : 44 mm

• Couleur : Gris (corps d’appareil tableau modulaire Legrand)

• Qualité du matériau : Boîtier isolant pour appareillage modulaire basse tension Legrand

• Norme et certification : EN 61643-11 IEC 61643-11 marquage CE NF

• Garantie : 2 ans

• Utilisation recommande : Protection de tableaux d’abonnés 0 à 36 kVA en environnement résidentiel et petits tertiaires zones à faibles risques de foudre avec Icc local ≤ 4,5 kA
