Mosaic Arrêt d'urgence 1/4 tour blanc complet 076602

LEGRAND 076602 - Mosaic Arrêt d'urgence 1/4 tour blanc complet

Tableaux, machines et locaux techniques reçoivent chez Legrand, spécialiste mondial des infrastructures du bâtiment, des commandes de sécurité au format Mosaic 45 x 45 mm.

Ce pack complet LEGRAND 076602 associe un mécanisme coup de poing arrêt Mosaic d'urgence 2 modules NO+NF, le support à vis 080251 et la plaque 277802L.

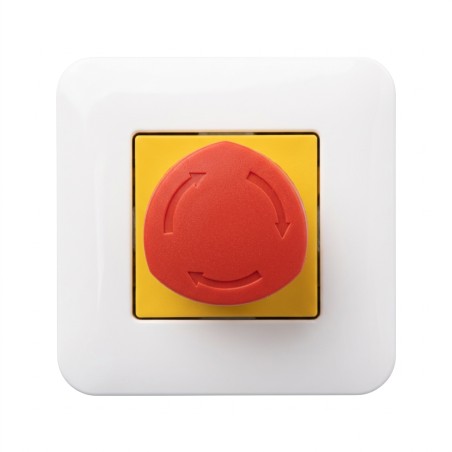

Bouton rouge et enjoliveur jaune signalent cette commande de sécurité pour tableaux, machines et locaux techniques, verrouillée par pression et déverrouillée par 1/4 de tour.

Ce Mosaic Arrêt 1/4 tour d'urgence LEGRAND 076602 livré complet avec support et plaque se raccorde par bornes à vis, en pose encastrée, à assembler.

Un mécanisme 3 A 250 V 50/60 Hz, IP41 et IK04, en plastique autoextinguible, de 68,4 mm de profondeur, conforme aux exigences CE et garanti 2 ans.

Les prises et interrupteurs sont livrés à assembler (support, mécanisme et plaque non montés).

E-catalogue Mosaic Arrêt d'urgence 1/4 tour - LEGRAND 076602 + 080251 + 277802L

Caractéristique Mosaic Arrêt d'urgence 1/4 tour

• Marque : Legrand

• Gamme produits : Mosaic

• Références fabricant : 076602 + 080251 + 277802L

• Composition du pack : 1 mécanisme 076602, 1 support à vis 080251, 1 plaque 277802L

• Type : Poussoir coup de poing arrêt d’urgence

• Type de commande : Bouton poussoir à verrouillage, déverrouillage par 1/4 de tour

• Fonction : Arrêt d’urgence NO + NF

• Application : Commande de sécurité sur tableaux, machines et locaux techniques

• Type de charge : Circuit de commande 3 A 250 V~

• Courant nominal : 3 A

• Tension nominale : 250 V~

• Fréquences : 50/60 Hz

• Type connexion : Bornes à vis (1 x 2,5 mm² ou 2 x 1,5 mm²)

• Type montage : Encastré, adaptable en saillie avec boîtiers et supports Mosaic

• Profondeur d’encastrement : Environ 68,4 mm

• Compatible avec boîtes d'encastrement : Boîtes standard pour 2 modules Mosaic 45 x 45

• Usage intérieur ou extérieur : Intérieur

• Mode de fixation : Par support Mosaic et vis

• Dimensions : 45 x 45 mm (2 modules)

• Finition : Bouton rouge, enjoliveur jaune

• Matière : Plastique autoextinguible

• Couleur : Rouge / jaune

• Résistance aux chocs : IK04

• Classe de protection : IP41

• Voyant lumineux : Non

• Compatibilité : Appareillage encastré et en saillie Mosaic

• Norme et certification : Conforme aux exigences CE pour dispositifs de commande

• Support 080251 : Support universel à vis 1 poste 2 modules - Encastré, fixation avec vis - 74 x 74 x 7,2 mm (H x L x P)

• Plaque 277802L : Plaque de finition 1 poste - Blanc brillant RAL 9003 - 82 x 82 x 9 mm

• Montage : Livré à assembler (support, mécanisme et plaque non montés)

• Garantie : 2 ans
