Disjoncteur Hager monophasé 1P+N à vis C-6A - MFN706

Hager MFN706 - Disjoncteur monophasé 1P+N à vis C-6A

Hager compte parmi les principaux fournisseurs de matériels électriques en France, proposant coffrets, appareillage mural et conduits électriques pour les bâtiments résidentiels et tertiaires.

Le Hager MFN706 est un disjoncteur modulaire magnéto‑thermique 1P+N, 6 A, courbe C, pouvoir de coupure 3 kA, 1 module, destiné à la protection des circuits monophasés 230 V (éclairage, commande, petits départs) contre les surcharges et courts‑circuits.

Le disjoncteur Hager MFN706 s’utilise pour protéger un circuit phase + neutre avec neutre à gauche, alimentation 230–240 V AC, tension d’isolement 500 V et tenue aux chocs 4 kV, bornes à vis décalées haut/bas acceptant 1 à 25 mm² rigide (1 à 16 mm² souple), puissance dissipée 1,3 W, IP20, endurance 1 000 cycles électriques et 20 000 manœuvres mécaniques, ce qui garantit une protection fiable, un câblage aisé sur rail DIN et une bonne tenue dans le temps.

En résumé, le Hager MFN706 est un disjoncteur phase + neutre 6 A 3 kA compact, économique et robuste, idéal pour les circuits d’éclairage ou de commande dans les tableaux résidentiels et petits tertiaires.

E-catalogue Disjoncteur Hager MFN706

Caractéristiques techniques

• Marque : Hager

• Référence fabricant : MFN706

• Gamme produits : Série MFN – disjoncteurs modulaires 1P+N 3 kA courbe C à bornes à vis pour circuits monophasés.

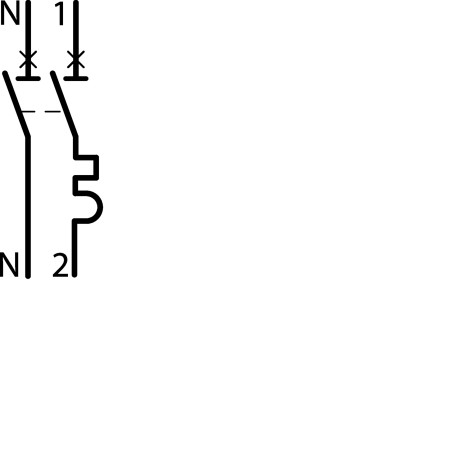

• Type de pôles : 1P+N

• Courbe : C

• Courant assigné nominal : 6 A

• Pouvoir de coupure nominal Ics AC (IEC 60898-1) : 3 kA

• Pouvoir de coupure assigné Icn sous 230 V AC (IEC 60898-1) : 3 kA

• Valeur du seuil thermique (min/max) en alternatif : 1,13 - 1,45 A

• 2 appareils : 1

• 3 appareils : 0,95

• 4 et 5 appareils : 0,90

• 6 appareils : 0,85

• Pouvoir de coupure nominal Icn AC (IEC 60898-1) : 3 kA

• Couple de serrage nominal (borne haute/basse) : 1,90 Nm

• Tension assignée d'emploi (Ue) : 230 - 240 V

• Type de tension d'alimentation : AC

• Tension assignée d'isolement : 500 V

• Tension assignée de tenue aux chocs : 4 000 V

• Tension maximale d'utilisation : 253 V

• Catégorie de surtension (IEC 60947-1) : 3

• Fréquence : 50 - 60 Hz

• Nombre de modules : 1

• Type de raccordement haut (produits modulaires) : Borne à vis

• Type de raccordement bas (produits modulaires) : Borne à vis

• Couple de serrage : 1,90 Nm

• Puissance dissipée totale sous IN : 1,30 W

• Endurance électrique (nombre de cycles) : 1 000

• Endurance mécanique (nombre de manœuvres) : 20 000

• Classe de protection (IP) : IP20

• Type de raccordement : Borne à vis

• Alignement des bornes hautes / basses (produits modulaires) : Borne décalée

• Section de raccordement :

• bornes amont à vis, câble rigide : 1 - 25 mm²

• bornes amont à vis, câble souple : 1 - 16 mm²

• Hauteur : 84,70 mm

• Largeur : 17,50 mm

• Profondeur : 70 mm
