Tableau électrique d'un appart T3 : la liste du matériel à prévoir

Que vous soyez particulier bricoleur ou petit bailleur gérant plusieurs biens, vous aurez ici la liste exhaustive pour une installation conforme et évolutive. Plus besoin de calculer : tout est dimensionné pour un T3 standard avec les bonnes répartitions.

Hypothèses de départ (important à vérifier)

📋 Configuration de référence :

T3 standard : séjour, 2 chambres, cuisine, salle de bain, WC
Chauffage NON électrique (gaz, collectif, pompe à chaleur externe)
Cuisine équipée classique : four et plaques électriques en option
Eau chaude électrique : chauffe-eau en option selon installation
Surface indicative : 60 à 80 m² (influence le nombre de prises nécessaires)

Si votre configuration diffère significativement (chauffage tout électrique, surface andgt;100m², equipements spéciaux), adaptez les quantités ou consultez un professionnel.

Ce qu'on vise : sécurité, clarté, évolutivité

Un bon tableau électrique T3 doit respecter trois objectifs essentiels qui garantissent sécurité et confort d'usage sur le long terme.

Sécurité par la répartition : 2 à 3 interrupteurs différentiels 30 mA minimum pour éviter la coupure générale en cas de défaut sur un seul circuit. Si votre lave-linge déclenche son différentiel, vous gardez l'éclairage et les autres prises fonctionnels.

Clarté du repérage : circuits dédiés pour tous les gros appareils électroménagers (lave-linge, lave-vaisselle, four, chauffe-eau). Chaque équipement important a sa propre protection identifiée, facilitant diagnostics et maintenances futures.

Évolutivité garantie : espace libre dans le tableau (20 à 30% de modules disponibles) pour ajouts futurs sans refonte complète. Vous pourrez facilement ajouter une borne de recharge, un sèche-linge ou des circuits domotiques.

Cette approche respecte la norme NF C 15-100 tout en anticipant les évolutions d'usage et de réglementation. Un investissement initial légèrement supérieur vous évite des modifications coûteuses ultérieures.

Un tableau bien conçu facilite également les diagnostics : panne localisée rapidement, remise en marche sélective, interventions de maintenance sans coupure générale.

Les protections 30 mA (choix simple)

Le choix entre différentiels type A et AC n'a rien de compliqué si vous connaissez la règle de base : type A pour l'électronique de puissance, type AC pour le reste.

Type A : circuits cuisine et électroménager

Le différentiel type A protège les circuits alimentant des appareils avec électronique embarquée : lave-linge, lave-vaisselle, plaques à induction, fours modernes, micro-ondes. Ces équipements génèrent des courants parasites que seul le type A peut détecter correctement.

Installez systématiquement vos gros électroménagers sous protection type A. C'est d'ailleurs obligatoire selon la NF C 15-100 pour le lave-linge et recommandé pour les autres appareils électroniques.

Type AC : circuits généraux

Le différentiel type AC convient parfaitement pour les circuits "classiques" : prises de courant générales, éclairage, VMC, réfrigérateur. Ces usages ne génèrent pas de perturbations particulières et la protection AC suffit largement.

Plus économique que le type A, le différentiel AC représente la solution standard pour 70% de vos circuits domestiques.

Règle pratique de répartition

1 interrupteur différentiel 30 mA = 4 à 8 disjoncteurs maximum en aval, selon les puissances et les habitudes d'usage. Visez l'équilibrage des charges pour éviter les déclenchements intempestifs.

Ne dépassez jamais 8 départs par différentiel, même si la puissance totale le permettrait théoriquement. Cette marge de sécurité évite les déclenchements parasites et facilite la localisation des défauts.

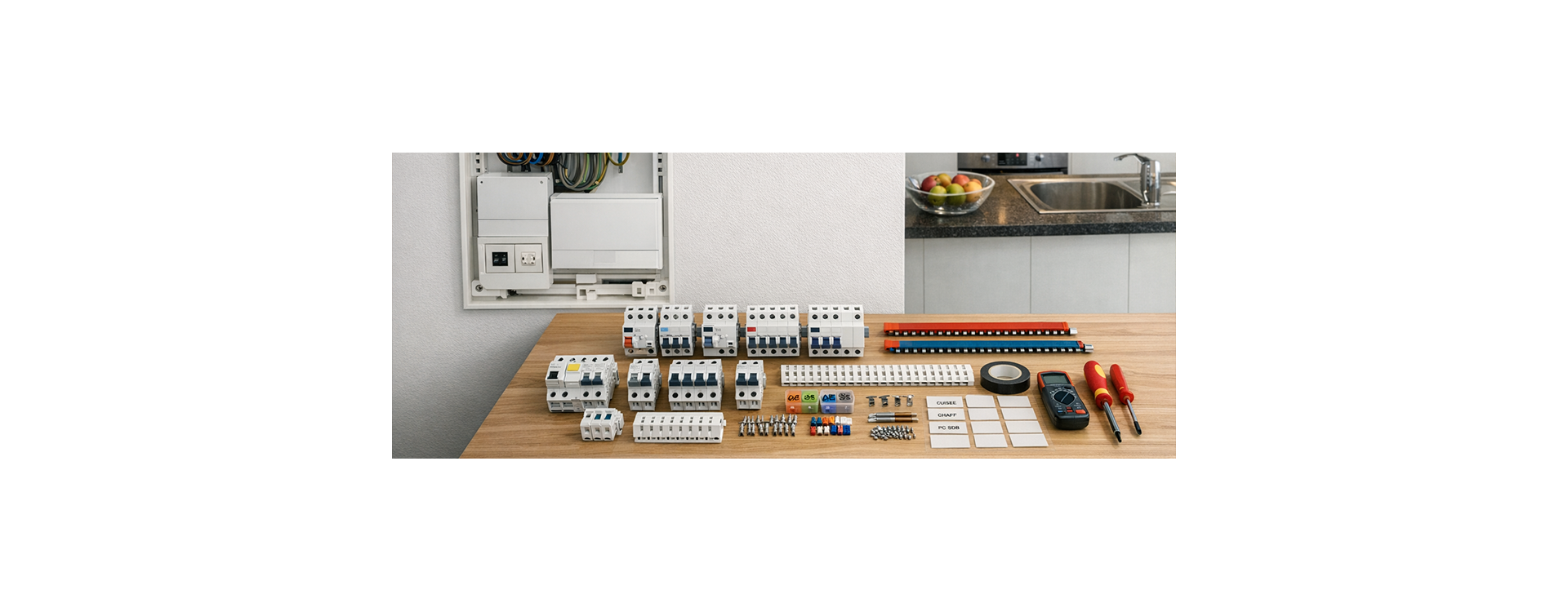

Liste de matériel "Base T3"

Voici la liste matériel tableau électrique complète pour un T3 standard, dimensionnée pour respecter toutes les exigences réglementaires avec une marge d'évolution.

Interrupteurs différentiels 30 mA

1 × Type A 40 A : pour protéger les circuits électroménager (lave-linge, lave-vaisselle, four, plaques). Calibre 40A standard qui accepte plusieurs circuits 20A simultanés.

1 × Type AC 40 A : pour les circuits généraux (prises, éclairage, VMC, réfrigérateur). Même calibre pour homogénéiser l'installation et simplifier la maintenance future.

Option évolution : prévoir un 3ème différentiel 40A Type AC si vous envisagez des extensions (garage, cave, terrasse) ou des circuits spécialisés futurs.

Disjoncteurs divisionnaires

3 × 10 A : circuits éclairage séparés (séjour/couloir, chambres, salle de bain/WC). Cette répartition évite la coupure générale de l'éclairage et respecte les charges par circuit.

3 × 20 A : prises générales par zones (séjour, chambres, plan de travail cuisine). Permet de brancher plusieurs appareils moyens simultanément sans surcharge.

1 × 20 A : circuit dédié lave-linge. Obligatoire selon la norme, facilite maintenance et évite conflits avec autres usages.

1 × 20 A : circuit dédié lave-vaisselle. Même logique que le lave-linge pour sécuriser l'installation.

1 × 16 A : réfrigérateur dédié (optionnel mais recommandé). Évite les coupures accidentelles lors de travaux sur autres circuits cuisine.

1 × 2 A : VMC (Ventilation Mécanique Contrôlée). Protège ce circuit de faible puissance indispensable au renouvellement d'air.

Accessoires indispensables

1 tableau 3 rangées (36 à 39 modules) : dimensionnement généreux permettant l'évolution sans changement de coffret. Choisissez une marque reconnue (Legrand, Schneider, Hager).

Peignes horizontaux + caches modulaires : raccordement propre et sécurisé entre protections. Évitent les connexions multiples et améliorent la fiabilité.

Borniers de répartition (phase/neutre/terre) : centralisent les arrivées et départs pour un câblage ordonné et maintenable.

Étiquettes de repérage : identification claire de chaque circuit. Indispensable pour maintenance et sécurité des interventions.

Goulottes/serre-câbles : rangement des câbles pour installation propre et normalisée.

Options selon votre équipement

Adaptez votre commande selon les équipements présents ou prévus dans votre T3. Ces options s'ajoutent à la liste de base.

Plaques de cuisson électriques

+ 1 × 32 A : disjoncteur spécialisé pour plaques électriques ou induction de puissance standard (7 kW). Vérifiez que votre câblage existant supporte cette puissance (section 6 mm² nécessaire).

Cette option nécessite souvent la création d'un nouveau circuit depuis le tableau si l'installation existante n'est pas prévue pour cette puissance.

Four électrique dédié

+ 1 × 20 A : circuit spécialisé pour four encastrable électrique. Même si le four peut techniquement se brancher sur prise 16A, un circuit dédié évite les surcharges et respecte les bonnes pratiques.

Chauffe-eau électrique

+ 1 × 20 A : protection du circuit chauffe-eau, généralement en 2,5 mm² pour un ballon standard 200L.

+ Contacteur jour/nuit 20-25 A : commutation automatique heures pleines/heures creuses si vous bénéficiez de ce tarif EDF.

+ Commutateur 2 A : permet forçage manuel du chauffe-eau en dehors des heures creuses pour besoins exceptionnels.

Sèche-linge

+ 1 × 20 A : circuit dédié pour sèche-linge, même logique que le lave-linge. Évite les conflits d'usage et facilite maintenance.

IRVE (borne de recharge véhicule)

Sujet complexe nécessitant un article dédié : protections spécifiques, vérification de la puissance souscrite, câblage renforcé. Consultez un professionnel pour cette option.

Exemple de répartition sur 2 rangées

Voici une répartition type optimisée pour équilibrer les charges et sécuriser l'installation T3 standard.

Rangée 1 (ID Type A 40 A)

LL 20 A · LV 20 A · Plaques 32 A (option) · Four 20 A (option)

Cette rangée concentre l'électroménager "intelligent" nécessitant une protection type A. Charge équilibrée avec possibilité d'usage simultané sans surcharge du différentiel.

Rangée 2 (ID Type AC 40 A)

Prises séjour 20 A · Prises chambres 20 A · Prises cuisine plan 20 A · Frigo 16 A · VMC 2 A · Éclairage séjour 10 A · Éclairage chambres 10 A · Éclairage SDB/WC 10 A

Cette rangée regroupe les usages "classiques" compatibles avec la protection AC standard. Répartition équilibrée évitant la surcharge d'un seul différentiel.

Objectif de cette répartition : si un différentiel saute, tout le logement ne s'arrête pas. Vous conservez soit l'électroménager, soit les prises et éclairages, facilitant diagnostic et dépannage.

Cette logique respecte la sélectivité recommandée par la NF C 15-100 et améliore considérablement le confort d'usage au quotidien.

Tableau "Panier prêt à acheter"

Catégorie	Référence générique	Quantité	Note
Interrupteur différentiel 30 mA Type A 40 A	ID type A	1	Cuisine/électroménager
Interrupteur différentiel 30 mA Type AC 40 A	ID type AC	1	Circuits généraux
Disjoncteur 10 A	10 A courbe C	3	Éclairages
Disjoncteur 20 A	20 A courbe C	6	Prises + LL/LV
Disjoncteur 16 A	16 A courbe C	1	Frigo (option)
Disjoncteur 2 A	2 A	1	VMC
Plaques 32 A	32 A courbe C	1	Option
Contacteur HP/HC	20–25 A	1	Option chauffe-eau
Tableau modulaire	3 rangées	1	36–39 modules
Peignes + caches	—	1 kit	Phase/Neutre
Bornier terre/PN	—	1 set	Répartition
Étiquettes	—	1 planche	Repérage

Options selon équipement :

Plaques électriques : +32A + vérifier câble 6 mm²
Four dédié : +20A
Chauffe-eau : +20A + contacteur + commutateur 2A
Sèche-linge : +20A

Prix indicatifs (ordre de grandeur)

Configuration de base : 150 à 200€ (matériel seul, hors pose) Avec options courantes (plaques + four) : 200 à 280€ Installation complète avec chauffe-eau et électroménager : 250 à 350€

Prix variables selon marques et fournisseurs. Comptez 30-50% de remise par rapport aux prix publics constructeurs.

Conseils de commande et vérifications

Avant de valider votre commande, vérifiez quelques points essentiels pour éviter les mauvaises surprises.

Compatibilité des marques : restez dans la même gamme (Legrand avec Legrand, Schneider avec Schneider) pour garantir la compatibilité mécanique et électrique des peignes et accessoires.

Vérification de la puissance souscrite : additionnez les puissances maximales théoriques et vérifiez qu'elles ne dépassent pas votre abonnement EDF. Comptez large : plaques 7kW + chauffe-eau 2,5kW + électroménager 3kW = 12-15kW minimum conseillés.

Section des câbles existants : vérifiez que vos circuits existants supportent les nouveaux calibrages, particulièrement pour les plaques 32A (câble 6 mm² obligatoire).

Respect des volumes salle de bain : si vous ajoutez des circuits dans la salle de bain, respectez les distances réglementaires et les indices de protection (IP44 minimum).

Cette vérification préalable vous évite les commandes complémentaires et les adaptations de dernière minute coûteuses.

Votre tableau électrique T3 clé en main

Cette liste matériel tableau électrique vous donne tous les éléments pour une installation T3 conforme et évolutive. Plus besoin de calculer : tout est dimensionné selon les bonnes pratiques professionnelles.

Materiels-electriques.fr vous propose tous ces composants avec les meilleures marques du marché : disjoncteurs, différentiels, accessoires et conseils techniques personnalisés selon votre projet.
