Disjoncteur Hager monophasé 1P+N à vis C-20A - MFN720

MFN720 - Disjoncteur Hager monophasé 1P+N à vis C-20A

Spécialiste du matériel électrique, Hager propose en France des solutions telles que coffrets, appareillage mural et conduits électriques pour le résidentiel et le tertiaire.

Avec leur capacité à détecter les surcharges et courts-circuits, les disjoncteurs modulaires MFN 3kA sont spécialement conçus pour les circuits électriques résidentiels.

E-catalogue Disjoncteur Hager - MFN720

Caractéristiques techniques

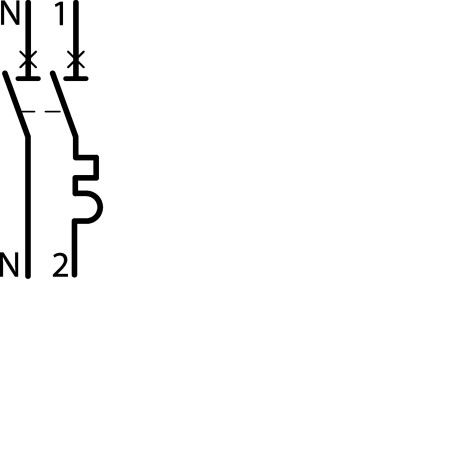

• Type de pôles : 1P+N

• Courbe : C

• Courant assigné nominal : 20 A

• Pouvoir de coupure nominal Ics AC (IEC 60898-1) : 3 kA

• Pouvoir de coupure assigné Icn sous 230 V AC (IEC 60898-1) : 3 kA

• Valeur du seuil thermique (min/max) en alternatif : 1,13 - 1,45 A

• Coefficients de correction pour appareils juxtaposés :

• 2 appareils : 1

• 3 appareils : 0,95

• 4 et 5 appareils : 0,90

• 6 appareils : 0,85

• Pouvoir de coupure nominal Icn AC (IEC 60898-1) : 3 kA

• Couple de serrage nominal (borne haute/basse) : 1,90 Nm

• Tension assignée d'emploi (Ue) : 230 - 240 V

• Type de tension d'alimentation : AC

• Tension assignée d'isolement : 500 V

• Tension assignée de tenue aux chocs : 4 000 V

• Tension maximale d'utilisation : 253 V

• Catégorie de surtension (IEC 60947-1) : 3

• Fréquence : 50 - 60 Hz

• Nombre de modules : 1

• Type de raccordement haut / bas (produits modulaires) : Borne à vis

• Couple de serrage : 1,90 Nm

• Puissance dissipée totale sous IN : 4,40 W

• Endurance électrique (nombre de cycles) : 1 000

• Endurance mécanique (nombre de manœuvres) : 20 000

• Classe de protection (IP) : IP20

• Type de raccordement : Borne à vis

• Alignement des bornes hautes / basses (produits modulaires) : Borne décalée

• Section de raccordement :

• bornes amont à vis, câble rigide : 1 - 25 mm²

• bornes amont à vis, câble souple : 1 - 16 mm²

• Hauteur : 84,70 mm

• Largeur : 17,50 mm

• Profondeur : 70 mm

Fiche Technique Disjoncteur Hager - MFN720
