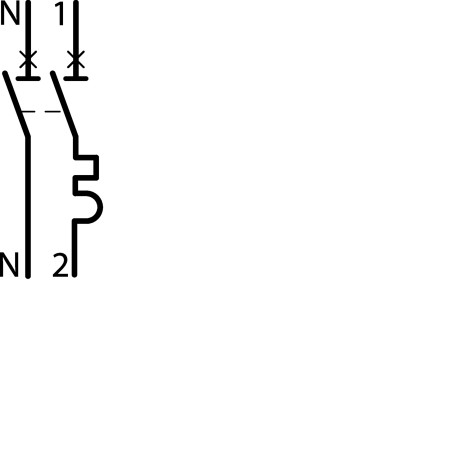

Disjoncteur Hager monophasé 1P+N SanVis C-20A - MFS720

Hager MFS720 - Disjoncteur monophasé 1P+N SanVis C-20A

Leader dans le domaine électrique, Hager fournit en France coffrets, appareillage mural et conduits électriques pour les secteurs résidentiel et tertiaire.

Le Hager MFS720 est un disjoncteur modulaire 1P+N 20 A, 3 kA, courbe C, à connexion automatique SanVis, destiné à la protection des circuits monophasés dans les installations résidentielles et petit tertiaire.

Ce disjoncteur 20 A protège efficacement les circuits d’éclairage, de prises et d’appareils spécifiques contre les surcharges et courts‑circuits, tout en offrant une installation rapide et sécurisée grâce à ses bornes automatiques SanVis, son format compact 1 module et son indice de protection IP20 pour montage en coffret.

En résumé, le MFS720 est un disjoncteur 1P+N 20 A courbe C 3 kA, 1 module, combinant protection fiable, encombrement réduit et câblage optimisé pour les tableaux électriques modernes.

E-catalogue Disjoncteur Hager MFS720

Caractéristiques technique

• Marque : Hager

• Référence fabricant : MFS720

• Gamme produits : Disjoncteurs Ph/N SanVis 3 kA Hager (gamme MFS à connexion automatique SanVis).

• Type de pôles : 1P+N

• Courbe : C

• Courant assigné nominal : 20 A

• Pouvoir de coupure nominal Ics AC (IEC 60898-1) : 3 kA

• Pouvoir de coupure assigné Icn sous 230 V AC (IEC 60898-1) : 3 kA

• Valeur du seuil thermique (min/max) en alternatif : 1,13 - 1,45 A

• Coefficients de correction pour appareils juxtaposés :

• 2 appareils : 1

• 3 appareils : 0,95

• 4 et 5 appareils : 0,90

• 6 appareils : 0,85

• Principaux attributs électriques :

• Pouvoir de coupure nominal Icn AC (IEC 60898-1) : 3 kA

• Tension assignée d'emploi (Ue) : 230 - 240 V

• Type de tension d'alimentation : AC

• Tension assignée d'isolement : 500 V

• Tension assignée de tenue aux chocs : 4 000 V

• Tension maximale d'utilisation : 253 V

• Catégorie de surtension (IEC 60947-1) : 3

• Fréquence : 50 - 60 Hz

• Nombre de modules : 1

• Type de raccordement haut (produits modulaires) : PSV

• Type de raccordement bas (produits modulaires) : QuickConnect

• Couple de serrage : 1,90 Nm

• Puissance dissipée totale sous IN : 4,40 W

• Endurance électrique (nombre de cycles) : 1 000

• Endurance mécanique (nombre de manœuvres) : 20 000

• Classe de protection (IP) : IP20

• Type de raccordement : QuickConnect

• Alignement des bornes hautes (produits modulaires) : Borne décalée

• Alignement des bornes basses (produits modulaires) : Borne décalée

• Section des bornes aval QuickConnect :

• en câble rigide : 1,5 - 4,0 mm²

• en câble souple : 1,5 - 4,0 mm²

• Hauteur : 86 mm

• Largeur : 17,50 mm

• Profondeur : 70 mm

Fiche technique Disjoncteur Hager MFS720
