Disjoncteur Hager monophasé 1P+N SanVis C-32A - MFS732

Hager MFS732 - Disjoncteur monophasé 1P+N SanVis C-32A

Hager figure parmi les fournisseurs leaders en matériels électriques en France, avec des solutions telles que coffrets, appareillage mural ou conduits pour le résidentiel et le tertiaire.

Le Hager MFS732 est un disjoncteur modulaire 1P+N 32 A, 3 kA, courbe C, à connexion automatique SanVis (QuickConnect), conçu pour la protection des circuits monophasés dans les installations résidentielles.

Ce disjoncteur 32 A assure la protection des circuits de puissance (prises, lignes spécialisées, petits appareils de chauffage, etc.) contre les surcharges et courts-circuits, tout en offrant une installation rapide et sécurisée grâce à ses bornes automatiques, son format 1 module, son indice de protection IP20 et sa tenue de service de −25 à 70 °C.

En résumé, le MFS732 est un disjoncteur 1P+N 32 A courbe C 3 kA, 1 module, idéal pour les circuits monophasés de forte intensité, combinant compacité, fiabilité de déclenchement et câblage optimisé avec la technologie SanVis.

E-catalogue Disjoncteur Hager MFS732

Caractéristiques technique

• Marque : Hager

• Référence fabricant : MFS732

• Gamme produits : Disjoncteurs Ph/N SanVis 3 kA Hager (gamme MFS, connexion automatique SanVis/QuickConnect).

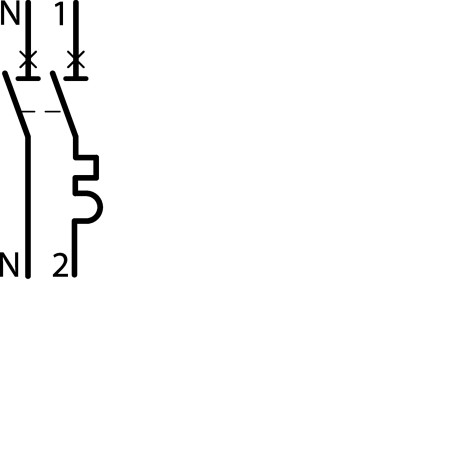

• Type de pôles : 1P+N

• Courbe : C

• Courant assigné nominal : 32 A

• Pouvoir de coupure nominal Ics AC (IEC 60898-1) : 3 kA

• Pouvoir de coupure assigné Icn sous 230 V AC (IEC 60898-1) : 3 kA

• Valeur du seuil thermique (min/max) en alternatif : 1,13 - 1,45 A

• Coefficients de correction pour appareils juxtaposés :

• 2 appareils : 1

• 3 appareils : 0,95

• 4 et 5 appareils : 0,90

• 6 appareils : 0,85

• Principaux attributs électriques :

• Pouvoir de coupure nominal Icn AC (IEC 60898-1) : 3 kA

• Tension assignée d'emploi (Ue) : 230 - 240 V

• Type de tension d'alimentation : AC

• Tension assignée d'isolement : 500 V

• Tension assignée de tenue aux chocs : 4 000 V

• Tension maximale d'utilisation : 253 V

• Catégorie de surtension (IEC 60947-1) : 3

• Fréquence : 50 - 60 Hz

• Nombre de modules : 1

• Nombre de modules : 1

• Type de raccor­de­ment haut pour produits modu­laires : PSV

• Type de raccor­de­ment bas pour produits modu­laires : Borne à vis

• Couple de serrage : 1,90 - 1,90 Nm

• Puis­sance dissipée totale sous IN : 5,80 W

• Endu­rance élec­trique en nombre de cycles : 1 000

• Endu­rance méca­nique nombre de manœuvres : 20 000

• Classe de protec­tion (IP) : IP20

• Type de raccor­de­ment : Quick­Con­nect

• Aligne­ment des bornes :

• hautes pour produits modu­laires : Borne décalée

• basses pour produits modu­laires : Borne décalée

• Hauteur : 86 mm

• Largeur : 17,50 mm

• Profon­deur : 70 mm

Fiche technique Disjoncteur Hager MFS732
