Interrupteur différentiel Hager 63A 30mA Type-A 2P à vis - CDA765F

HAGER CDA765F - Interrupteur différentiel 63A 30mA Type-A 2P à vis

Hager, entreprise familiale allemande créée en 1955, se consacre à la fabrication d'équipements électriques pour les bâtiments d'habitation et professionnels.

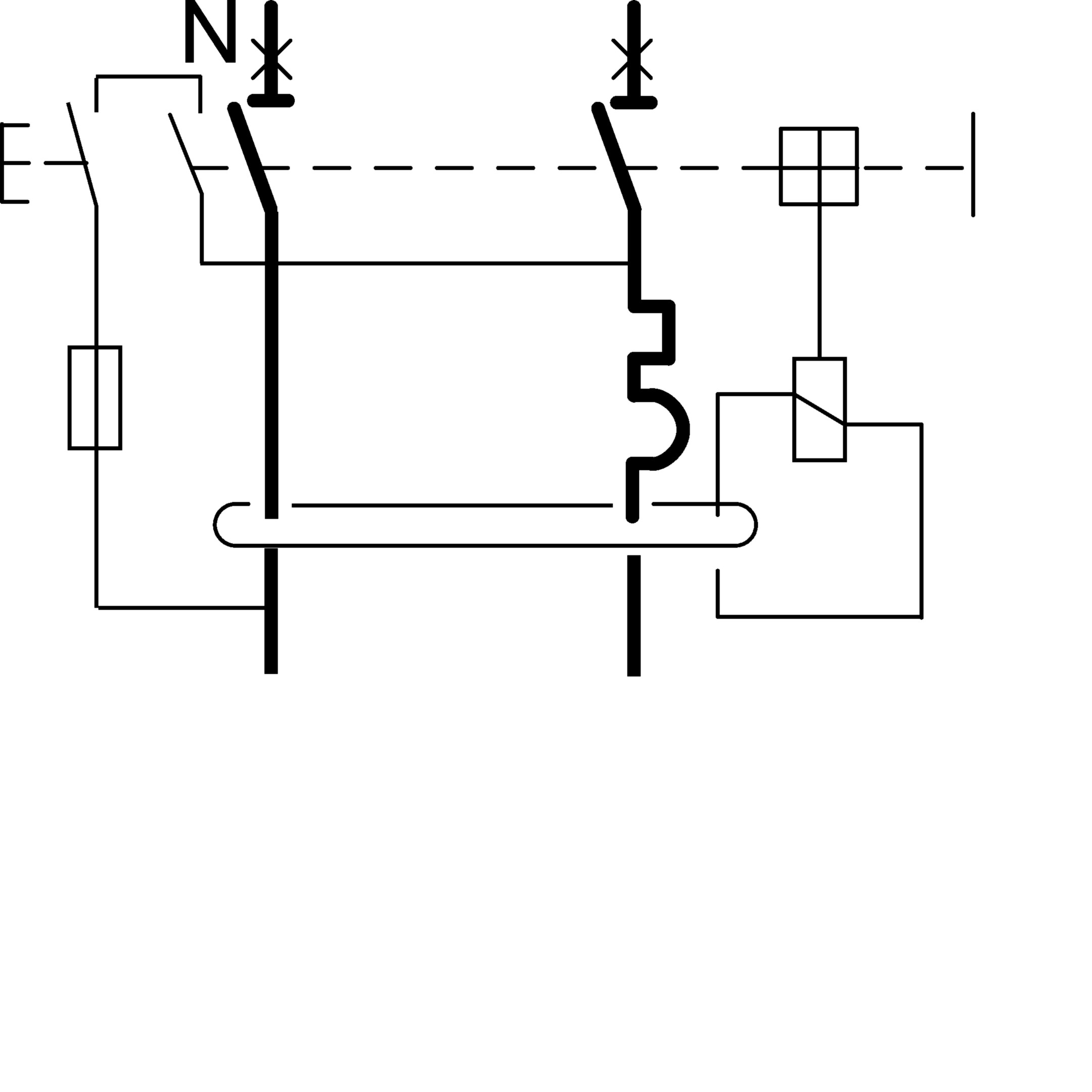

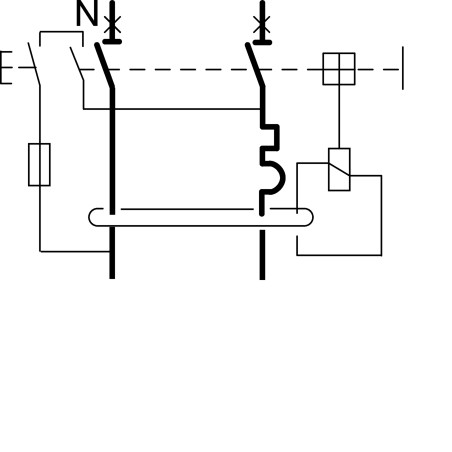

Le Hager CDA765F est un interrupteur différentiel bipolaire 2P (1P+N) 63A 30mA type A à bornes décalées, conçu pour assurer la protection des personnes contre les contacts indirects et les courants de fuite à la terre dans les installations 230 V.

Il s’utilise en tête de ligne pour sécuriser des circuits fortement chargés (chauffage, plaques de cuisson, électroménagers électroniques) en offrant une détection 30 mA type A, un raccordement simple par bornes à vis décalées et un montage 2 modules sur rail DIN conforme à la NF C 15‑100.

En résumé, le Hager CDA765F est un interrupteur différentiel 63A robuste et fiable, idéal pour garantir une protection renforcée et durable des installations résidentielles et petits tertiaires.

E-catalogue Interrupteur différentiel Hager 63A - HAGER CDA765F

Caractéristiques techniques

• Marque : Hager

• Référence fabricant : CDA765F

• Gamme produits : Interrupteurs différentiels 2P 63A 30mA type A à bornes décalées pour tableaux résidentiels sur rail DIN

• Type de pôles : 1P+N

• Courant assigné nominal : 63 A

• Courant diffé­ren­tiel assigné : 30 mA

• Pouvoir de ferme­ture et de coupure : 0,63 kA

• Courant condi­tionnel de court-­cir­cuit assigné Inc selon EN 61008-1 : 6 kA

• Couple de serrage nominal borne haute : 2,80 - 2,80 Nm

• Couple de serrage nominal borne basse : 2,80 - 2,80 Nm

• Tension assi­gnée d'em­ploi Ue : 230 - 230 V

• Type de tension d'ali­men­ta­tion : AC

• Tension assi­gnée d'iso­le­ment : 500 V

• Tension assi­gnée de tenue aux chocs : 4 000 V

• Tension maxi d'uti­li­sa­tion : 253 V

• Nombre de modules : 2

• Compa­tible avec montage Rail DIN : Oui

• Type de protec­tion diffé­ren­tielle : A

• Classe de protec­tion (IP) : IP20

• Type de raccor­de­ment haut / bas pour produits modu­laires : Borne à vis

• Couple de serrage : 2,80 - 2,80 Nm

• Section de raccor­de­ment des bornes amont et aval à vis : rigide : 1 - 25 mm², souple : 1 - 16 mm²

• Puis­sance dissipée totale sous IN : 8,10 W

• Endu­rance élec­trique en nombre de cycles : 2 000

• Endu­rance méca­nique nombre de manœuvres : 4 000

• Type de raccor­de­ment : Borne à vis

• Aligne­ment des bornes hautes/basses pour produits modu­laires : Borne décalée

• Hauteur : 83 mm

• Largeur : 35 mm

• Profon­deur : 70 mm

Fiche technique Interrupteur différentiel Hager 63A - HAGER CDA765F
