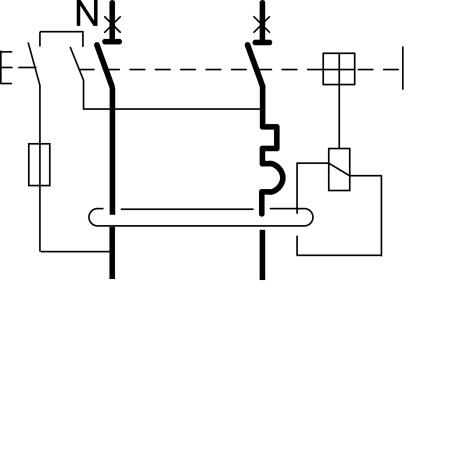

Interrupteur différentiel Hager 63A 30mA Type-AC 2P à vis - CDC764F

Hager CDC764F - Interrupteur différentiel 63A 30mA Type-AC 2P à vis

Hager, fondée en Allemagne il y a plus de 60 ans, est une entreprise familiale experte en équipements électriques pour les secteurs de l'habitat et du tertiaire.

Le Hager CDC764F est un interrupteur différentiel bipolaire 2P (1P+N) 63A 30mA type AC à bornes décalées, destiné à la protection des personnes contre les contacts indirects et les fuites de courant à la terre sur installations monophasées 230 V.

Il s’utilise en tête de rangée pour sécuriser les circuits fortement chargés (chauffage, cuisson, prises spécialisées), en offrant une détection différentielle 30mA type AC, un montage rapide sur 2 modules rail DIN et un câblage facilité par bornes à vis décalées acceptant jusqu’à 25 mm² rigide.

En résumé, le CDC764F est un interrupteur différentiel 63A robuste, compact et conforme EN 61008‑1, idéal pour garantir une protection durable des tableaux résidentiels et petits tertiaires.

E-catalogue Interrupteur différentiel Hager 63A - HAGER CDC764F

Caractéristiques techniques

• Marque : Hager

• Référence fabricant : CDC764F

• Gamme produits : Interrupteurs différentiels 2P 63A 30mA type AC à bornes décalées pour installations résidentielles et petit tertiaire sur rail DIN

• Type de pôles : 1P+N

• Courant assigné nominal : 63 A

• Courant diffé­ren­tiel assigné : 30 mA

• Pouvoir de ferme­ture et de coupure : 0,63 kA

• Courant condi­tionnel de court-­cir­cuit assigné Inc selon EN 61008-1 : 6 kA

• Couple de serrage nominal :

• borne haute : 2,80 - 2,80 Nm

• borne basse : 2,80 - 2,80 Nm

• Tension assi­gnée d'em­ploi Ue : 230 - 230 V

• Type de tension d'ali­men­ta­tion : AC

• Tension assi­gnée d'iso­le­ment : 500 V

• Tension assi­gnée de tenue aux chocs : 4 000 V

• Tension maxi d'uti­li­sa­tion : 253 V

• Fréquence : 50 - 50 Hz

• Nombre de modules : 2

• Compa­tible avec montage Rail DIN : Oui

• Type de protec­tion diffé­ren­tielle : AC

• Classe de protec­tion (IP) : IP20

• Type de raccor­de­ment :

• haut pour produits modu­laires : Borne à vis

• bas pour produits modu­laires : Borne à vis

• Couple de serrage : 2,80 - 2,80 Nm

• Section de raccor­de­ment des bornes amont et aval à vis:

• en câble rigide : 1 - 25 mm²

• en câble souple : 1 - 16 mm²

• Puis­sance dissipée totale sous IN : 8,10 W

• Tropi­ca­li­sa­tion/­hu­mi­di­té/Exé­cu­tion : Exécu­tion I

• Alti­tude max.  2 000 m

• Endu­rance élec­trique en nombre de cycles : 2 000

• Endu­rance méca­nique nombre de manœuvres : 4 000

• Type de raccor­de­ment : Borne à vis

• Aligne­ment des bornes : hautes / basses pour produits modu­laires : Borne décalée

• Dimen­sions :

• Hauteur : 83 mm

• Largeur : 35 mm

• Profon­deur : 70 mm

Fiche technique Interrupteur différentiel Hager 63A - HAGER CDC764F
