Disjoncteur IC60N 4P 63A 10kA courbe D Schneider A9F75463

SCHNEIDER A9F75463 - Disjoncteur IC60N 4P 63A 10kA courbe D

Présent dans plus de 100 pays, Schneider Electric accompagne les entreprises et les particuliers dans la transformation numérique de la gestion énergétique et des automatismes.

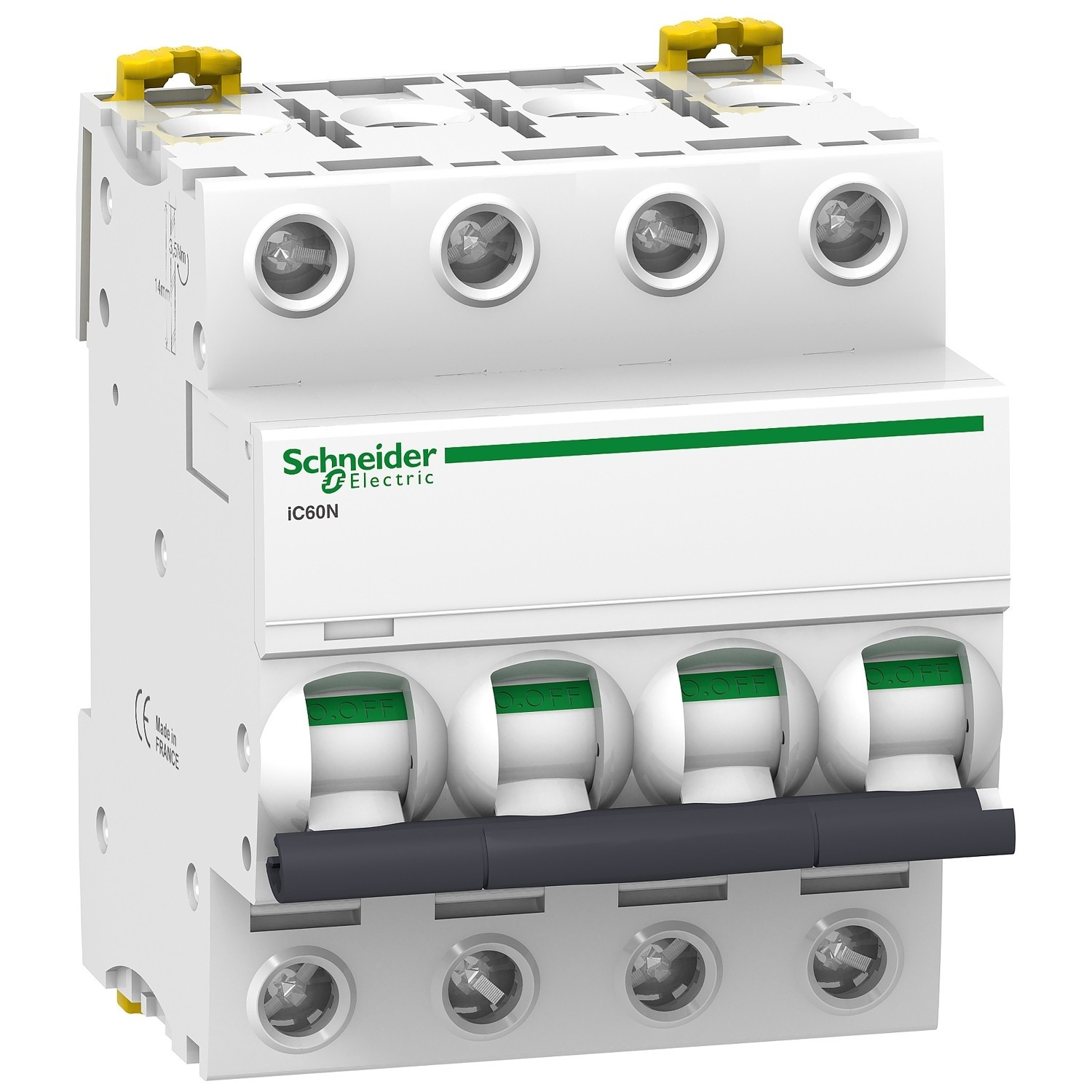

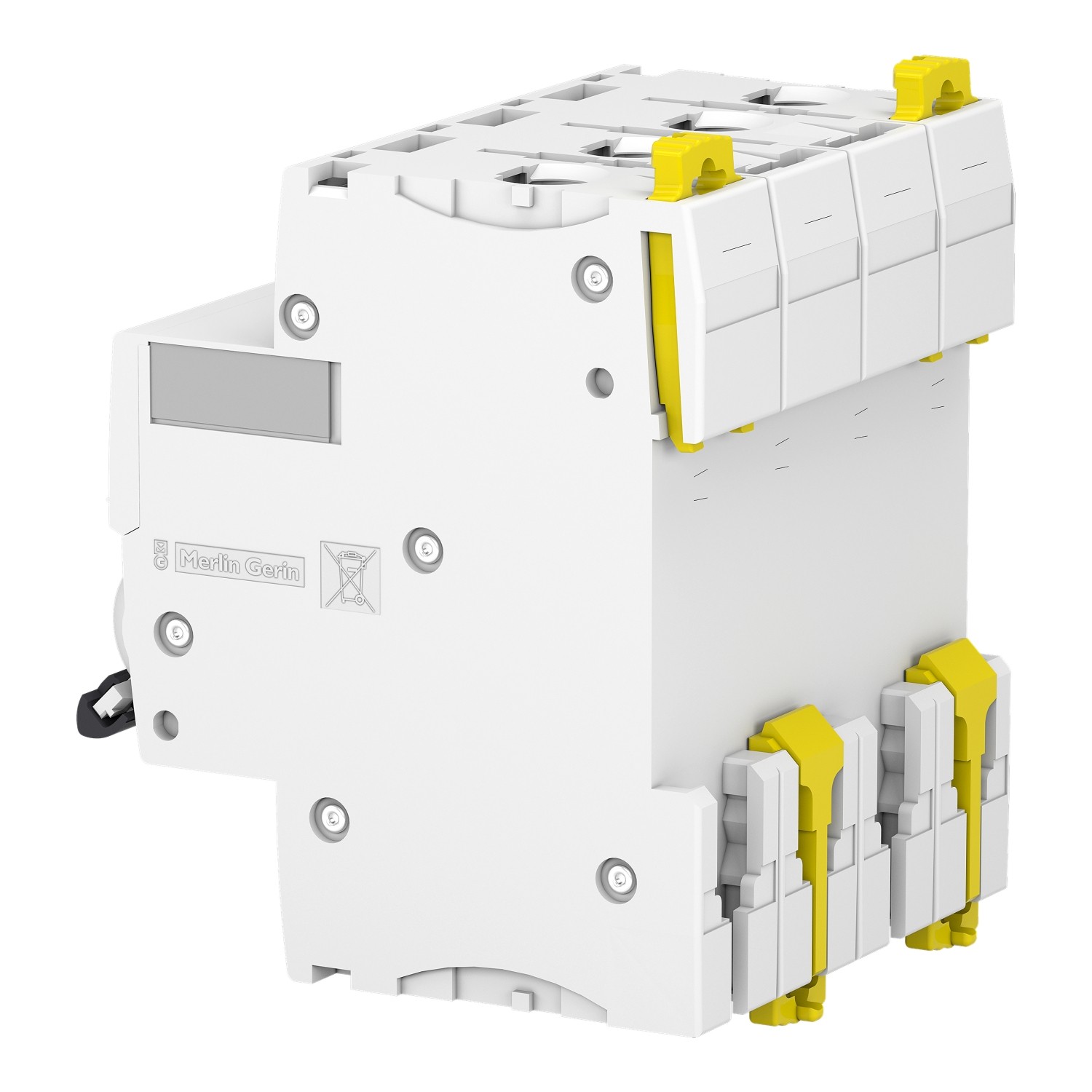

Le SCHNEIDER A9F75463 est un disjoncteur modulaire miniature Acti9 iC60N 4 pôles 63 A courbe D destiné à la protection et à la commande des circuits de distribution basse tension dans les bâtiments tertiaires et industriels.

Ce disjoncteur s’utilise pour protéger les circuits contre les courts-circuits et les surcharges, avec comme principaux atouts une aptitude au sectionnement industriel (IEC/EN 60947-2), une courbe D adaptée aux charges à forts courants d’appel, la compatibilité avec les auxiliaires et blocs différentiels Vigi, ainsi que les systèmes Visitrip et VisiSafe pour une détection rapide de défaut et une sécurité renforcée.

En résumé, le SCHNEIDER A9F75463 est un disjoncteur Acti9 iC60N 4P 63 A performant et polyvalent, recommandé pour la distribution et la protection de circuits en environnement tertiaire/industriel nécessitant un haut niveau de sécurité, de sélectivité et d’évolutivité grâce aux auxiliaires compatibles.

E catalogue Disjoncteur IC60N 4P 63A 10kA courbe D - Schneider A9F75463

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F75463

• Gamme produits : Acti9 iC60N

• Fonctions : Disjoncteur miniature basse tension pour protection contre les surcharges et courts-circuits et pour le sectionnement industriel selon IEC/EN 60947-2

• Nombre de modules : 8 pas de 9 mm soit 72 mm de largeur totale (4 pôles)

• Tension nominale de fonctionnement : jusqu’à 400 Vca conformément à IEC/EN 60898-1 et jusqu’à 415 Vca conformément à IEC/EN 60947-2

• Type de tension : AC/DC

• Courant nominal de fonctionnement : 63 A

• Charge maximale : pouvoir de coupure jusqu’à 6000 A selon IEC/EN 60898-1 et jusqu’à 10 kA selon IEC/EN 60947-2 suivant tension indiquée sur la fiche Schneider

• Type de charge : circuits de distribution tertiaire/industrielle avec courants d’appel élevés compatibles courbe D

• Nature du cable pour connexion : conducteurs rigides ou souples selon les sections indiquées dans la documentation technique Acti9 iC60N (voir notice Schneider)

• Type connexion/raccordement : bornes à vis pour connexion par bornes hautes et basses sur rail DIN

• Manette pour commutation manuelle : oui levier en face avant pour commande manuelle marche/arrêt et indication de position avec fonction VisiSafe

• Produits auxiliaires associables : auxiliaires de commande et de signalisation, modules de communication et blocs différentiels résiduels Vigi Acti9 (ajoutables latéralement)

• Mode de pose : montage fixe sur rail DIN dans coffrets ou tableaux modulaires

• Type de fixation : fixation par encliquetage sur rail DIN symétrique

• Hauteur : 85 mm

• Largeur : 72 mm soit 8 modules de 9 mm

• Profondeur : 78,5 mm

• Couleur : blanc (teinte standard Acti9)

• Classe de protection (IP) : IP20

• Temperature d'utilisation : plage typique de fonctionnement de la gamme Acti9 iC60N (par exemple autour de –25 °C à +60 °C selon fiche technique détaillée Schneider pour ce modèle)

• Qualité du matériau : boîtier isolant plastique autoextinguible de qualité industrielle conforme aux exigences de la gamme Acti9 iC60N

• Norme et certification : conforme IEC/EN 60898-1 et IEC/EN 60947-2 avec aptitude au sectionnement industriel

• Garantie : 2 ans

• Utilisation recommande : protection et commande de circuits de distribution dans les bâtiments tertiaires et industriels avec besoin de haut pouvoir de coupure, de courbe D et d’intégration dans les systèmes Acti9 avec auxiliaires et différentiel Vigi

Fiche produit Disjoncteur IC60N 4P 63A 10kA courbe D - Schneider A9F75463
